3.5.3.1 Leírás
Ez a rendkívül fejlett beültetőfej két olyan, azonos típussorozatú, egymáshoz kapcsolt beültető-
fejből áll (ikerfej), amelyek a Pick&Place-elven működnek. A TwinStar alkalmas különösen igé-
nyes és nagy alkatrészek feldolgozására. A beültetőfej két alkatrészt visz el, a beültetési pozícióig
tartó úton optikailag központosítva és a szükséges beültetési helyzetbe forgatva őket. Azután sza-
bályozott levegőbefúvás segítségével lágyan és pozícióhelyesen lehelyezi őket a nyomtatott
áramköri lapra.
A TwinStar számára új pipetták (5xx típus) lettek kifejlesztve. Egy adapter segítségével azonban
használhatók a 4xx típusú Pick&Place-fej pipettái is és a 8xx és 9xx típusú Collect&Place fejek
pipettái is.
3.5.3.2 Műszaki adatok

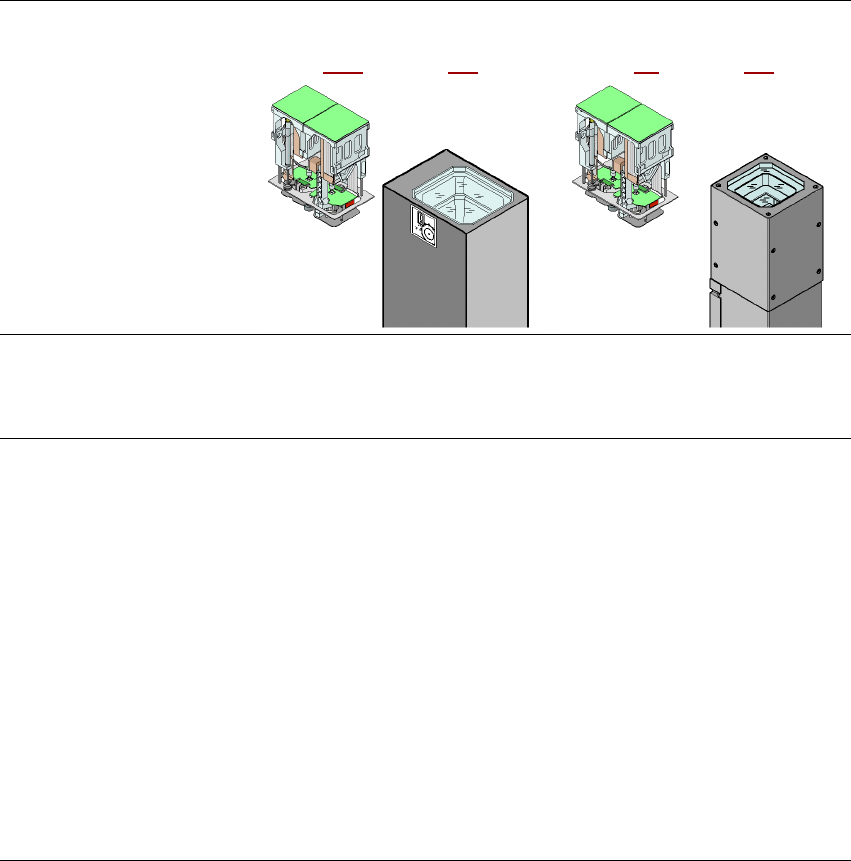

Optikai központosítás AR-kamera, stacioner P&P,
típus: 33, 55 x 45, digitális
(Lásd 3.8.4
. szakasz, 166. oldal)
AR-kamera, stacioner P&P,
típus: 25, 16 x 16, digitális
(Lásd 6.6. szakasz, 404. oldal)
AR-spektrum
a
0402 ... SO, PLCC, QFP, BGA, külön-
leges alkatrészek, Bare Die, Flip-Chip
0201 ... SO, PLCC, QFP, foglalat,
csatlakozódugó, BGA, különleges
alkatrészek, Bare Die, Flip-Chip,
Shield
AR-specifikáció
b
max. magasság
min. lábraszter
min. lábszélesség
min. gömb-raszter
min. gömb-átmérő
min. méretek
max. méretek
max. súly
25 mm (nagyobb kérésre)
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
55 x 45 mm² (egyszeres mérés)
Kétpipettás üzemmód esetén
50 x 50 mm² vagy
69 x 10 mm²
Egypipettás üzemmód esetén
85 x 85 mm² vagy
125 x 10 mm²
Max. 200 x 125 mm² (korlátozásokkal)
100 g
c
25 mm (nagyobb kérésre)
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
16 x 16 mm² (egyszeres mérés)
55 x 55 mm² (többszörös mérés)
100 g
c
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Beültetőfej
139
Programozható felrakási erő 1,0 N - 15 N
2,0 N - 30 N
d
1,0 N - 15 N
2,0 N - 30 N
d
Pipetta-típusok 5 xx (standard)
4 xx + adapter
8 xx + adapter
9 xx + adapter
megfogók
5 xx (standard)
4 xx + adapter
8 xx + adapter
9 xx + adapter
megfogók
A két Pick&Place-fej
pipettatávolsága
70,8 mm 70,8 mm
X-/Y-pontosság
e
± 26 µm / 3, ± 35 µm / 4 ± 22 µm / 3, ± 30 µm / 4
Szögpontosság ± 0,05° / 3, ± 0,07° / 4 ± 0,05° / 3, ± 0,07° / 4
Megvilágítási szintek 6 6
A megvilágítási szintek beál-
lításának lehetősége
256
6
256
6
a) Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az ügy-
félspecifikus szabványok és az alkatrészek tokozásának tűrése is befolyásolja.
b) Ha a beültetőterületen C&P fej és TwinStar fej van kombinálva, csökkennek a maximális méretek.
c) Standard pipetták használata esetén.
d) SIPLACE High-Force fej, 6.5
. szakasz, 403. oldal.
e) Gyártósemleges IPC szabvány szerint mért pontossági érték
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Portálrendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011
140
3.6 Portálrendszer
3.6.1 Portálok helyzete
3.6.1.1 X4I automaták portáljának helyzete
3
3.6 - 1 ábra A portálok helyzete az X4I-automatán
a, s, d, f (1. portál, 2. portál, 3. portál, 4. portál)
X1 X-tengely, 1. portál
Y1 Y-tengely, 1. portál
X2 X-tengely, 2. portál
Y2 Y-tengely, 2. portál
X3 X-tengely, 3. portál
Y3 Y-tengely, 3. portál
X4 X-tengely, 4. portál
Y4 Y-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
2. beültetőterület
1. beültetőterület
