Üzemeltetési útmutató SIPLACE X-sorozat Az automata m ű szaki adatai Az SR.70x.xx szoftververziótól K iadás 01/2011 NYÁK szállítórendszer 159 3.7.8 A NYÁK-görbület meghatározása 3.7.8.1 NYÁK-görbülés a száll ítás alatt N…
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
NYÁK szállítórendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011
158
3.7.7 Nyomtatott áramköri lapok szélességei
3
3
3.7 - 6 ábra Maximális NYÁK szélességek - 535 mm-es fix szállítási élek, SIPLACE Quad Lane Transport
Szállítási mód NYÁK
szélesség
1R adagoló
[mm]
NYÁK
szélesség
1L adagoló
[mm]
NYÁK
szélesség
2R adagoló
[mm]
NYÁK
szélesség
2L adagoló
[mm]
SIPLACE Quad Lane Max. 114 Max. 114 Max. 114 Max. 114
SIPLACE Quad Lane Dual Lane
üzemmódban
Max. 178,5 Max. 178,5
SIPLACE Quad Lane Single Lane
üzemmódban
Max. 306,5
3
Max.
114 mm
3
267,5 mm
3
535 mm
3
Mozgó
szállítószalag-szél
3
Fix
szállítószalag-szél
3
Max.
114 mm
3
Max.
114 mm
3
Max.
114 mm
3
2L adagoló
3
2R adagoló
3
1L adagoló
3
1R adagoló
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 NYÁK szállítórendszer
159

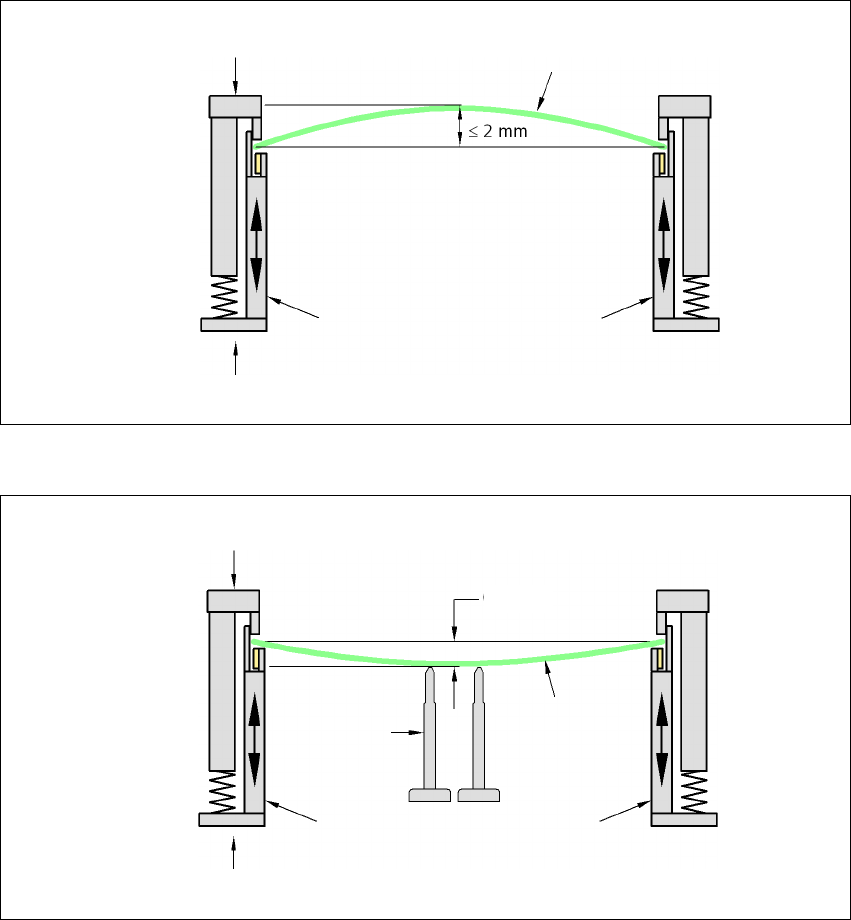

3.7.8 A NYÁK-görbület meghatározása
3.7.8.1 NYÁK-görbülés a szállítás alatt
NYÁK-görbülés a szállítási irányra keresztben a NYÁK átlójának max. 1 %-a, de nem több, mint
2 mm
3
NYÁK-görbülés szállítási irányban + NYÁK-vastagság < 5,5 mm
3
Fix szorítóél
Mozgó szorítószerkezet
Nyomtatott áramköri lap
Szállító-oldalpanel
Fix szorítóél
Szállítószalag
Nyomtatott áramköri lap
NYÁK-szállítási irány
5,5 mm
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
NYÁK szállítórendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011
160
3.7.8.2 NYÁK-görbülés beültetésnél
2 mm görbülés esetén a helyi továbbító jelek és tintapontok fókuszálásánál a NYÁK közepén
problémák léphetnek fel. A digitális kamera fókusza 2 mm. Minden tűrés figyelembe vétele esetén
ez az érték 1,5 mm-re redukálódik. Ezen túlmenően vegye figyelembe, hogy a görbüléssel csök-
ken a AR-magasság.
3
3
NYÁK-görbülés lefelé max. 0,5 mm
3
→ Ennek az értéknek az elérésére használjon mágnescsap-alátámasztásokat.
Mozgó szorítószerkezet
Fix szorítóél
Nyomtatott áramköri lap
Szállító-oldalpanel
Nyomtatott
áramköri lap
Mágnescsap-
alátámasztás
Mozgó szorítószerkezet
Fix szorítóél
Szállító-oldalpanel
0,5 mm
