Üzemeltetési útmutató SIPLACE X-sorozat Az automata m ű szaki adatai Az SR.70x.xx szoftververziótól Kiadás 01/2011 X-szállítók 195 FIGYELEM! 3 V egye figyelembe a helyek használatára vonatkozó biztonsági utasítá sokat a …
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
X-szállítók Az SR.70x.xx szoftververziótól Kiadás 01/2011
194
3.9.6.1 Műszaki adatok
3
3.9.6.2 A felületi tárak száma helyenként és automatánként
3.9.6.3 Felületitár-tartó alkalmazása az X sorozat alkatrészkocsiján
→ Helyezze a tartó mindkét elülső csúszó vezetőjét (1. poz. a 3.9 - 19 ábrán, 195. oldal) a beve-
zető segédeszközre (6. poz. a 3.9 - 19
ábrán, 195. oldal).
→ Csúsztassa a tartót a vezetőprofilok (7. poz. a 3.9 - 19
ábrán, 195. oldal) mentén előre. A tartó
az elülső (1. poz.) és hátsó (2. poz. a 3.9 - 19
ábrán, 195. oldal) csúszó vezetőivel csúszik a
vezetőprofilokon.
→ Csúsztassa tovább a tartót addig, amíg mindkét "elülső" (4. poz. a 3.9 - 19
ábrán, 195. oldal)
központosító stift eltűnik a központosító furatokban (10. poz. a 3.9 - 19
ábrán, 195. oldal).
→ Közben ügyeljen a tartó mindkét "hátsó" (3. poz. a 3.9 - 19
ábrán, 195. oldal) központosító stift-
jére. Ezeknek probléma nélkül be kell csúszniuk a központosító léc hornyaiba (8. poz. a 3.9 -
19 ábrán, 195. oldal).
→ A tartó ütközési pontján a reteszelőkilincsek (9. poz. a 3.9 - 19
ábrán, 195. oldal) rákattannak
a tartó reteszelőgörgőire (5. poz.).
3
A felületi tár tartója a kezelőfelületről reteszelhető és oldható. A tartó beültetés közbeni cseréje
ilyen módon megszakítás nélkül elvégezhető.
Méretek H x SZ x M 429 mm x 376 mm x 200 mm
Helyfoglalás az alkatrészasztalon 32 hely
a
a) A maradék 8 helyen X-szállítók helyezhetők el. Reteszelő- és tartószegélyek alkalmazása esetén az oldalt
kiálló rögzítőkar miatt a helykínálat 6-ra csökken.
Elhelyezési lehetőség az X sorozat automatáin 2. és 4. hely
Szoftver
Állomási szoftver az SR.601.xx verziótól
Programozórendszer a SIPLACE Pro 3.0 verziótól
Beültetőfej-spektrum TwinStar, CPP
Beültető automata 2. hely 4. hely
X4 1 1
X3 2 1
X2 2 2
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 X-szállítók
195
FIGYELEM! 3
Vegye figyelembe a helyek használatára vonatkozó biztonsági utasításokat a 2.6.5.1
szakasz-
ban, a 84. oldalon.
3

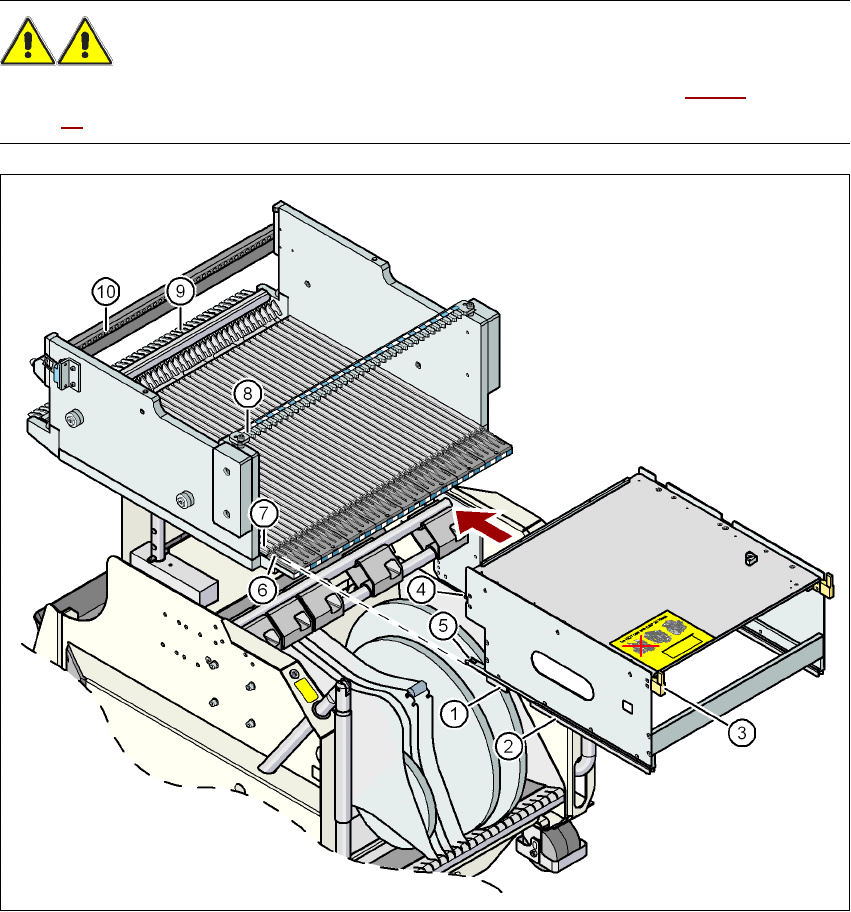

3.9 - 19 ábra Felületitár-tartó behelyezése az X sorozat alkatrészkocsiján
3
(1) Elülső csúszó vezető (6) Bevezetési segítség
(2) Hátulsó csúszó vezető (7) Vezetősín (Omega-Profil)
(3) Központosító stift "hátsó" (8) Nyílás a központosító lécben a "hátsó"
központosító stift fogadására
(4) Központosító stift "elülső" (9) Reteszelőkilincsek
(5) Reteszelőgörgő (10) Központosító furatok az alkatrészasztalon az
"elülső" központosító stift fogadására
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Alkatrészkocsi, SIPLACE X-sorozat Az SR.70x.xx szoftververziótól Kiadás 01/2011
196
3.10 Alkatrészkocsi, SIPLACE X-sorozat
Cikk-sz. 00119722-xx Alkatrészkocsi, SIPLACE X-sorozat
A SIPLACE X-sorozat automatáira max. négy SIPLACE X-sorozatú alkatrészkocsi csatlakoztat-
ható fel. A helyek számozása a következő ábrán látható.
3
3.10 - 1 ábra Alkatrészkocsik helyei, SIPLACE X-sorozat
(1) 1. hely
(2) 2. hely
(3) 3. hely
(4) 4. hely
(T) NYÁK-szállítási irány
Az alkatrészkocsik önálló modulok, amiket egy külső szerelőhelyen szállítókkal lehet felszerelni.
Az alkatrészkocsik cseréjéhez ezért csak a termelési folyamat rövid megszakítására van szükség.
