Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
360
UTALÁS 6
– Tolja a zárólemezt "Tár reteszelve" állásba.
– Behelyezés előtt úgy állítsa be a tárat, hogy a központosító stifteket (2. poz. és 6. poz. a 6.1
- 7. ábrán, 359. oldal) a központosító furatba és a hosszirányú lyukba lehessen csúsztatni.
→ Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 7
ábrán, 359. oldal).
→ Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe be-
kattanjanak.
6.1.1.10 Helyfelismerés
A pipettacserélő minden tára két illesztőjelöléssel rendelkezik, egy a pozíció, egy pedig a szög-
helyzet meghatározására való.
6

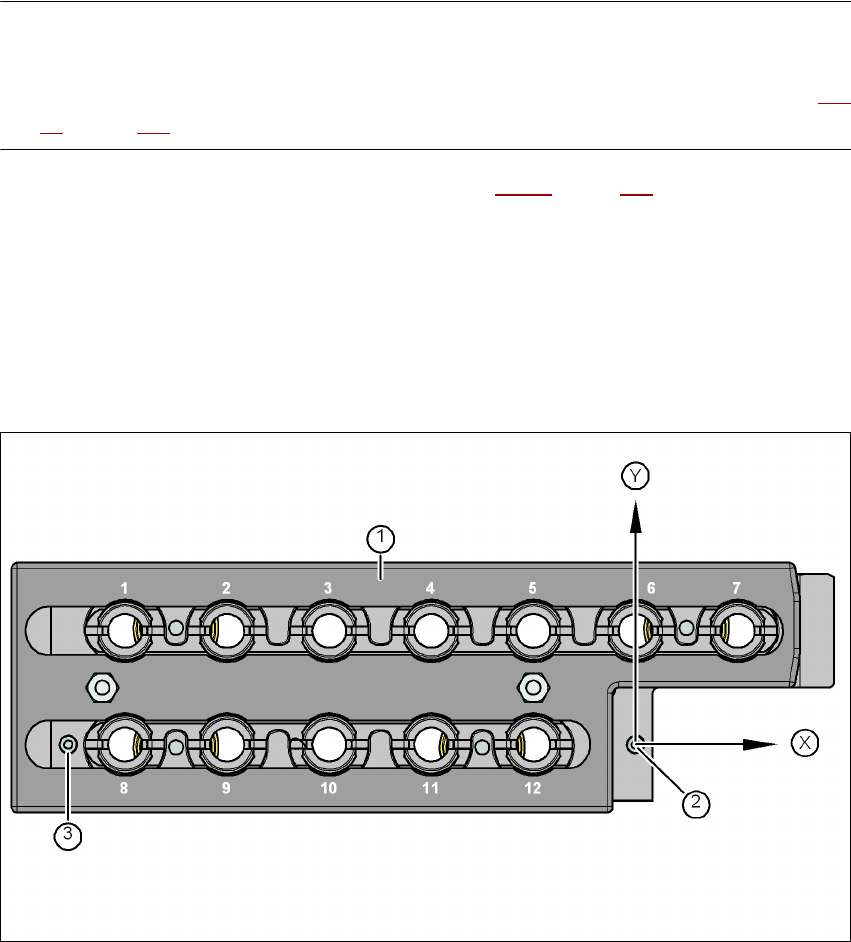

6.1 - 8 ábra Pipettatár- garázsszámozás, jelzések a pozíció és a szöghelyzet meghatározásához
(1) Zárólemez "Tár kioldva" állásban
(2) Illesztőjel a pozíció meghatározásához
(3) Illesztőjel a szöghelyzet meghatározásához
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
361
6.1.1.11 Pipettacserélő "2. sor" a SpeedStar számára
Cikk-sz. 00119716-xx 2. pipettacserélő, X-sorozat, C&P20
A "2. sor" pipettacserélő a következő helyekre szerelhető fel:
X4-automata: 1., 2., 3. és 4. hely (lásd: 6.1 - 3
. ábra, 354. oldal)
X3-automata: 1., 3. és 4. hely (lásd: 6.1 - 4
. ábra, 355. oldal)
X2-automata: 1. és 3. hely (lásd: 6.1 - 5
. ábra, 356. oldal)
A kiegészítő csomag a pipettacserélőn kívül a szerelőkészletet tartalmazza.
6

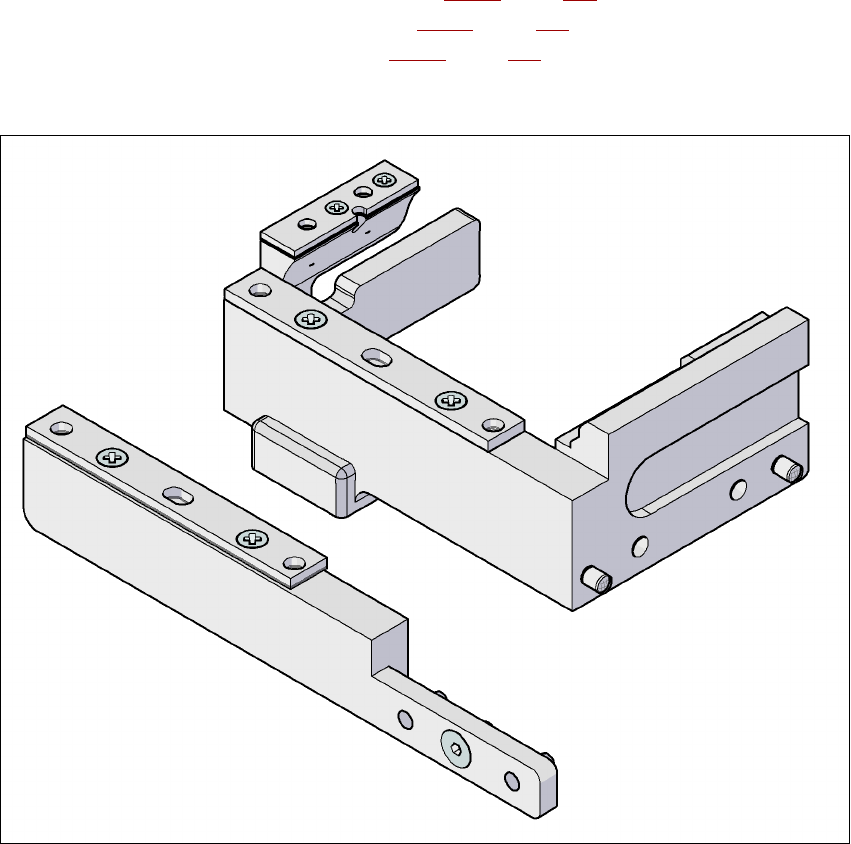

6.1 - 9 ábra Szerelőkészlet a "2. sor" pipettacserélő számára
6
6
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
362
6.1.2 Pipettacserélő a SIPLACE MultiStar-hoz és a SpeedStar-hoz
Cikk-sz. 00119741-xx Pipettacserélő CPP, X-sorozat
6
6.1 - 10 ábra Pipettacserélő a SIPLACE MultiStar-hoz és a SpeedStar-hoz
(1) Pipettatár 20xx-pipettákhoz
(2) Pipettatár 28xx-pipettákhoz
6.1.2.1 Leírás
Ez a pipettacserélő mind a CPP-fejhez, mind pedig a C&P20-fejhez használható. A tárak egy kö-
zös tartólapon helyezkednek el, két hengeres szeggel vannak központosítva és 4 patentkapoc-
csal vannak rögzítve. A pontos helyzetet a táron lévő két illesztőjel határozza meg. A tárak
megfelelő elhelyezkedését a pipettacserélő tartólapján mikrokapcsolók felügyelik annak ér-
dekében, hogy elkerülhető legyen a beültetőfej összeütközése egy esetlegesen magasra nyúló
tárral. 6 Mind a 6 tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó vagy nem megfele-
lően elhelyezett tár esetén leállítja az automatát. Ezenkívül a pipettacserélő a pipettatár kódolása
alapján felismeri, hogy a CPP-fejhez való 20xx-pipettatárról vagy 28xx-pipettatárról vagy a
C&P20-fejhez való 10xx-tárról van-e szó.
SpeedStar használata esetén semmilyen pipettatárat nem szabad a MultiStar-hoz használni.
A pipettaállomás kétféle kivitelben létezik, egy a SIPLACE X4/X3/X2 számára és egy a SIPLACE
X4I számára. A pipettaállomáson az alkatrészeket le lehet fújni a MultiStar, ill. a SpeedStar
