Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-sorozat AR-kamera a MultiStar számára Az SR .70x.xx szoftververziótól Kiadás 01/2011 408 6.7.2 AR-kamera C&P , típus : 38, 16 x 16, digitális Cikk-sz. 001 19783-xx 0…
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 AR-kamera a MultiStar számára
407
6.7.1.1 Alkatrész spektrum
Azoknak az alkatrészeknek az áttekintése, amelyek a stacioner kamerával vannak központosítva,
a 3.5.2.3
. fejezetben található, 131. oldal.
6.7.1.2 Műszaki adatok
6
6
6.7.1.3 Helyzet
A stacioner kamerák helyzetét és a hozzájuk tartozó konfigurációkat a 3.8.2 szakasz ismerteti.
162
. oldal.
AR-méretek 0,5 x 0,5 mm² - 55 x 45 mm²
AR-spektrum 0402, MELF, SO, PLCC, QFP, elektrolit-kondenzátorok, BGA
Min. lábraszter 0,3 mm
Min. lábszélesség 0,15 mm
Min. gömb-raszter 0,35 mm
Min. gömb-átmérő 0,2 mm
Látómező 65 x 50 mm²
Világítási mód Felülvilágítás (hat szabadon programozható szint)
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
AR-kamera a MultiStar számára Az SR.70x.xx szoftververziótól Kiadás 01/2011
408
6.7.2 AR-kamera C&P, típus: 38, 16 x 16, digitális
Cikk-sz. 00119783-xx 01005-kamera a CPP-fejhez
6.7.2.1 Leírás
Javasoljuk, hogy a 30-es típusú AR-kamera helyett ezt az AR-kamerát szereljék fel az AR-fejre,
ha a CPP-fejet 01005-alkatrészeket tartalmazó nyomtatott áramköri lapok tömeggyártására hasz-
nálják.
6.7.2.2 Felépítése
6

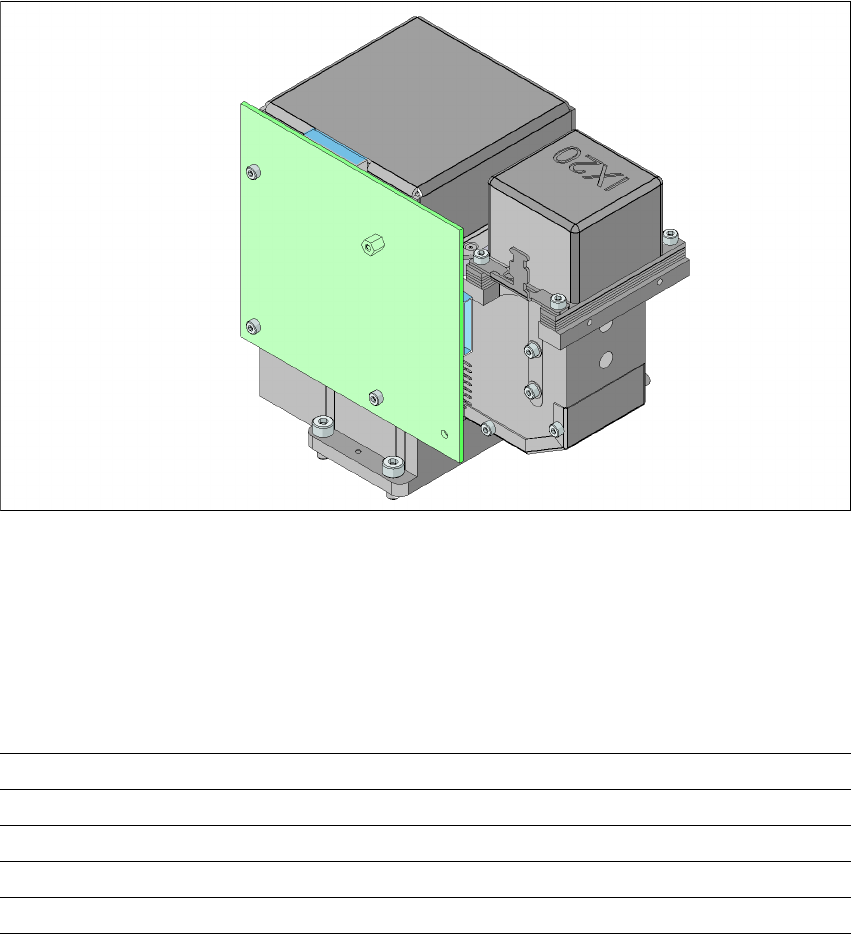

6.7 - 2 ábra C&P AR-kamera, típus: 38, 16 x 16, digitális
(1) AR-kameraoptika és megvilágítás
(2) Kameraerősítő
(3) Megvilágítás vezérlés
6.7.2.3 Műszaki adatok
6
AR-méretek 0,18 x 0,18 mm² - 16 x 16 mm²
AR-spektrum 01005 ...16 x 16 mm²
Min. lábraszter 0,25 mm
Min. lábszélesség 0,1 mm
Min. gömb-raszter 0,25 mm
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 NYÁK-kamera, multicolor, típus: 24, digitális
409
6
6
6
6
6
6.8 NYÁK-kamera, multicolor, típus: 24, digitális
6.8.1 Felépítése
Cikk-sz. 00119774-xx NYÁK-kamera, X-sorozat, multicolor, típus: 24
6
6.8 - 1 ábra NYÁK-kamera, multicolor, típus: 24, digitális
(1) NYÁK-kameraoptika és megvilágítás
(2) Kameraerősítő
(3) Megvilágítás vezérlés
6
Min. gömb-átmérő 0,14 mm
Látómező 20,5 x 20,5 mm²
Világítási mód Felülvilágítás (öt szabadon programozható szint)
