4.3.20 A korrózióvédőszer eltávolítása a vezetősínekről
Az automatákat a kiszállítás előtt korrózióvédőszerrel kezeltük.
VIGYÁZAT! 4
– Távolítsa tehát el a korrózióvédő szert az összes tengelyről és csapágyról, amikor az első
üzembe helyezés alkalmával a gép tengelyeit elmozgatja.
– Végezze el az összes tengely és csapágy utánzsírozását a karbantartási útmutatóban leírt
gépzsírral.
Ha a korrózióvédőszer keveredik a tengelyek csapágyzsírjával, akkor a csapágyak és a vezető-
sínek élettartama jelentős mértékben lerövidülhet.
VIGYÁZAT! 4
A vezetősínek és a mérőlécek tisztításánál semmi esetre sem kerülhet alkohol a vezetőkocsikba.
Az alkohol károsítja a vezetőkocsikban levő csapágyzsírt.
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Alkatrészkocsi hozzáigazítása a NYÁK-szállítási magassághoz
283
4.4 Alkatrészkocsi hozzáigazítása a NYÁK-szállítási
magassághoz
Az X-szállítókhoz való alkatrészkocsi néhány mozdulattal beállítható a következő nyomtatott
áramköri lap-szállítási magasságokra:
830 mm ± 15 mm
900 mm ± 15 mm
930 mm ± 15 mm (Standardmagasság)
950 mm ± 15 mm (SMEMA-magasság) 4
4

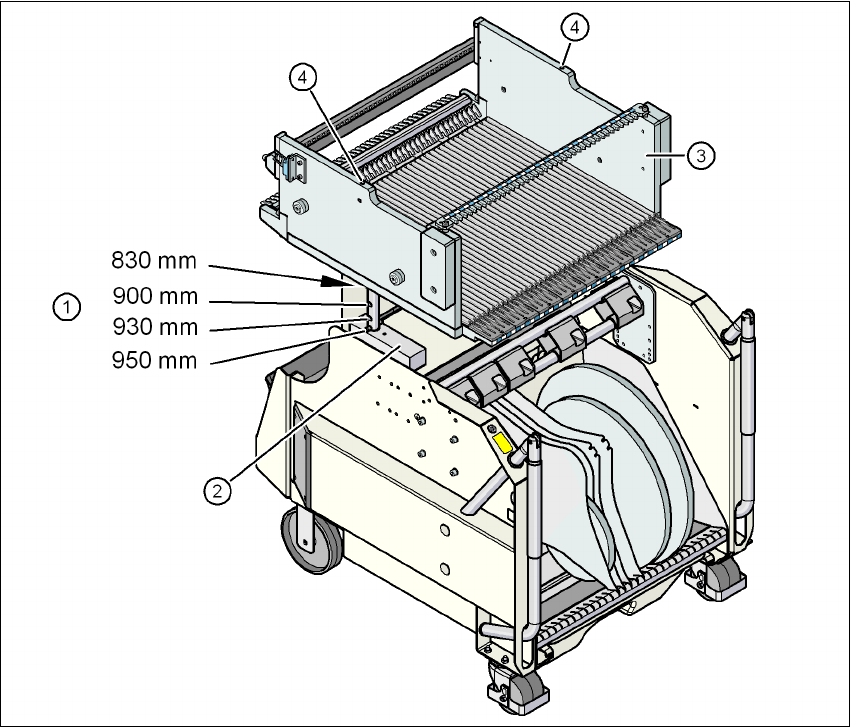

4.4 - 1 ábra Alkatrészkocsi (SIPLACE X-sorozat) 950 mm-es NYÁK-szállítási magassággal
(1) Furatok a vezetőoszlopokon a 900, 930 és 950 mm-es NYÁK-szállítási magassághoz
830 mm szállítási magasságnál az alkatrészasztal a tuskóra (2) fekszik fel.
(2) Tuskó
(3) Alkatrészasztal
(4) M8-as furatok a szerelési segédeszköz rögzítéséhez
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Alkatrészkocsi hozzáigazítása a NYÁK-szállítási magassághoz Az SR.70x.xx szoftververziótól Kiadás 01/2011
284
4.4.1 Figyelmeztető utasítások
FIGYELEM! 4
Csak az ASM Assembly Systems cég technikusai és tanúsított személyek számára megengedett
az alkatrészkocsik magasságának elállítása.
→ Ehhez kapcsolódóan vegye figyelembe a vonatkozó balesetvédelmi előírásokat.
→ Ha az alkatrészasztal magasságát állítani kívánja, vegyen le róla minden szállítót.
4.4.2 Szerszámok és segédeszközök
Az alkatrészkocsi magasságállításához a következő szerszámokra és segédeszközökre van
szükség:
– Kalapács
–Kiütő, 8 mm
– Szerelési segédeszköz (cikk-sz. 03015976-xx)
–Emelőszerkezet az alkatrészkocsi-asztal megemelésére, teherbírás legalább 80 kg
4.4.3 Alkatrészkocsi magasságának módosítása
FIGYELEM! 4
→ Vegye le az összes szállítót az alkatrészasztalról.
→ A magasságállításhoz szerelje fel a szerelési segédeszközt az alkatrészasztalra. Ez meg-
akadályozza az alkatrészasztal deformációját annak emelésekor vagy süllyesztésekor.
→ Rögzítse a szerelési segédeszközt (1. poz. a 4.4 - 2
ábrán, 285. oldal) a két M8 x 50-es im-
buszcsavarral (3. poz a 4.4 - 2
ábrán, 285. oldal) az alkatrészasztalhoz (4. poz a 4.4 - 2 ábrán,
285
. oldal).
→ Akassza be az emelőszerkezet kampóját a függesztőszembe (2. poz. a 4.4 - 2
ábrán, 285.
oldal).
→ Emelje meg kissé az alkatrészasztalt, amíg a spirálfeszítő csapok (6. poz. a 4.4 - 2
ábrán,
285
. oldal) szabaddá válnak.
→ Mindkét oldalon óvatosan üsse ki a kiütővel a spirálfeszítő csapot.
→ Helyezze be a spirálfeszítő csapot a kívánt NYÁK-szállítási magasság furataiba (lásd 4.4 - 1
ábra, 283
. oldal).
