Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 NYÁK vonalkód leolvasó
417
Méretek 55 x 42 x 22 mm³
Súly 125 g
1D-kódfajták UPC, EAN, Codabar 2/5 Interleaved, Code 39,
Code 128, Code 99
2D-kódfajták Data Matrix ECC 200
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
NYÁK-beigazítás Az SR.70x.xx szoftververziótól Kiadás 01/2011
418
6.11 NYÁK-beigazítás
Cikk-sz. 00119677-xx Egyszeres szállítószalag NYÁK-beigazítás, SIPLACE HF/X/D3
(nem alkalmas X4I-hez)
Cikk-sz. 00119678-xx Dupla szállítószalag NYÁK-beigazítás, SIPLACE HF/X/D3
(nem alkalmas X4I-hez)
6.11.1 Leírás
A feldolgozandó nyomtatott áramköri lapok hosszúság/szélesség aránya olykor 1:2 vagy kedve-
zőtlenebb. Ez azt jelenti, hogy a NYÁK rövidebb oldal mutat a NYÁK szállítási irányba. A szállítás
alatt az ilyen nyomtatott áramköri lapok kissé elfordulhatnak, így az illesztőjelek a NYÁK-kamera
keresőablakán kívülre kerülhetnek. A "NYÁK-beigazítás" opció gondoskodik róla, hogy ezek a
nyomtatott áramköri lapok ismét pontosan a stophelyzetben álljanak.
Amennyiben a szállítási irányban nyílásokkal rendelkező nyomtatott áramköri lapokat dolgoznak
fel, akkor az mechanikus stopperrel rendelkező automatáknál (HS-50, S-25 HM, F5 HM) és olyan
automatáknál, amik ezt a helyzetet lézer-fénysorompóval ellenőrzik (X-sorozat, HF-sorozat, HS-
60, S-27 HM) különböző, eltérő megmunkálási helyzetekhez vezethet. A "NYÁK-beigazítás" op-
cióval biztosítható, hogy a nyomtatott áramköri lapok minden NYÁK szállítószalag (konvejor)
esetében ugyanabban a pozícióban álljanak meg. A "NYÁK-beigazítás" opció kapható az egysze-
res és a dupla szállítószalaghoz is.
6

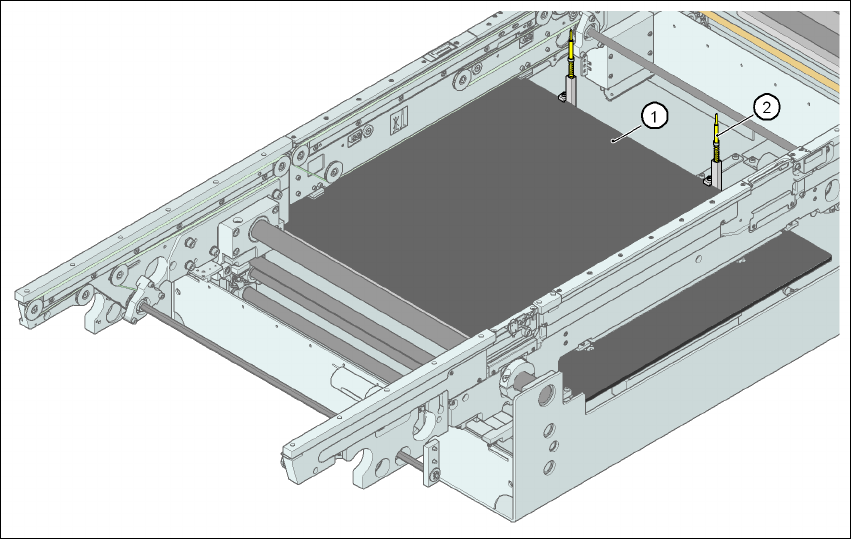

6.11 - 1 ábra NYÁK-beigazítás
(1) Emelőasztal
(2) NYÁK-ütköző
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Siemens-interfész
419
A nyomtatott áramköri lap a beültetőterületre szállítódik, amíg a lézer-fénysorompó ki nem adja a
stop-jelet NYÁK szállítószalagnak (konvejor). Azután az emelőasztal a NYÁK-ütközőkkel felemel-
kedik egy felső helyzetbe, amiben a nyomtatott áramköri lap még nincs befogva és így a szállító-
szalag még mozgathatja. A két NYÁK-ütköző a nyomtatott áramköri lap magasságában található,
a NYÁK-alátámasztások (mágneses csapok) már érintik a nyomtatott áramköri lapot. A két szál-
lítószalag a nyomtatott áramköri lapot a NYÁK-ütközőknek ütközteti, ezalatt beigazítva azt. Az-
után az emelőasztal a felső véghelyzetbe emelkedik, befogja a nyomtatott áramköri lapot és
eloldja azt a NYÁK-ütközőktől, hogy az ütközők ne befolyásolják a beültetési folyamatot. A beül-
tetési folyamat után az emelőasztal és a NYÁK-beigazító lesüllyed és a nyomtatott áramköri lap
továbbhalad.
6
6.12 Siemens-interfész
Cikk-sz. 00116808-xx SIPLACE Interface HF/X/D3
A X-sorozat beültető automatáin a szállító interfészt a SMEMA szabvány szerint kell konfigurálni.
Azonban fennáll annak lehetősége is, hogy az interfészt a Siemens szabvány szerint használják.
Ez akkor nagy előny, ha X-sorozatú automatát régebbi SIPLACE-gépsorba integrálnak. A régebbi
automaták utólagos felszerelése a SMEMA szabványhoz ez esetben nem szükséges.
A X-sorozatú automaták szállító interfészét egyszerűen konfigurálja a Siemens szabványra és
kösse össze őket a megfelelő interfészkábellel.
Erről közelebbi információt a "Siemens szállító interfész utólagos felszerelési útmutatójá"-ban ta-
lálhat, cikk-sz. 00194343-01.
