Üzemeltetési útmutató SIPLACE X-so rozat Felállítás és üzembe helyezés Az SR.70x.xx szoftververziótól K iadás 01/2011 Az automata felállítása 273 4.3.16.4 A géplábak és a rögzített bal oldali NYÁK-szállítási él távolsága…
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
272
4.3.16.3 A géplábak és a rögzített jobb oldali NYÁK-szállítószalag-szél távolsága
NYÁK-dupla szállítószalagnál
4
4.3 - 25 ábra A géplábak és a rögzített jobb oldali NYÁK-szállítási él távolsága kétszeres NYÁK-dupla
szállítószalagnál milliméterben - standard szállítási szélesség
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
273
4.3.16.4 A géplábak és a rögzített bal oldali NYÁK-szállítási él távolsága
NYÁK-dupla szállítószalagnál
4

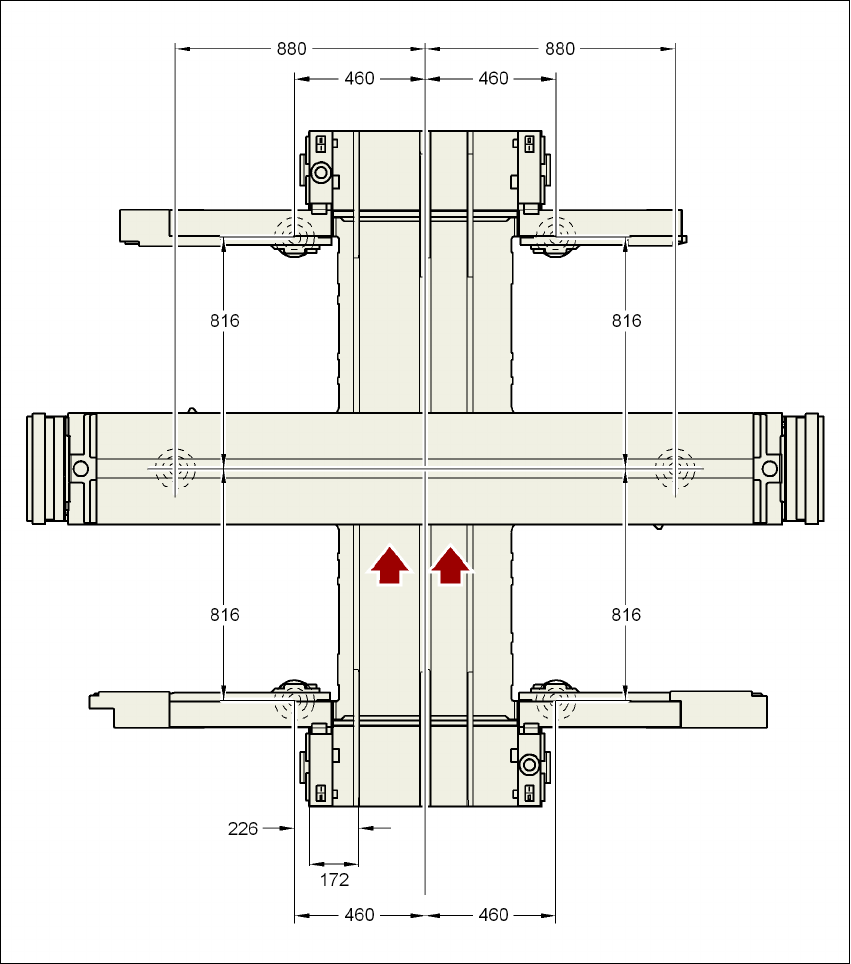

4.3 - 26 ábra A géplábak és a rögzített bal oldali NYÁK-szállítási él távolsága kétszeres NYÁK-dupla
szállítószalagnál milliméterben - standard szállítási szélesség
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
274
4.3.16.5 A géplábak és Quad Lane Transport távolsága
4
4
4
4

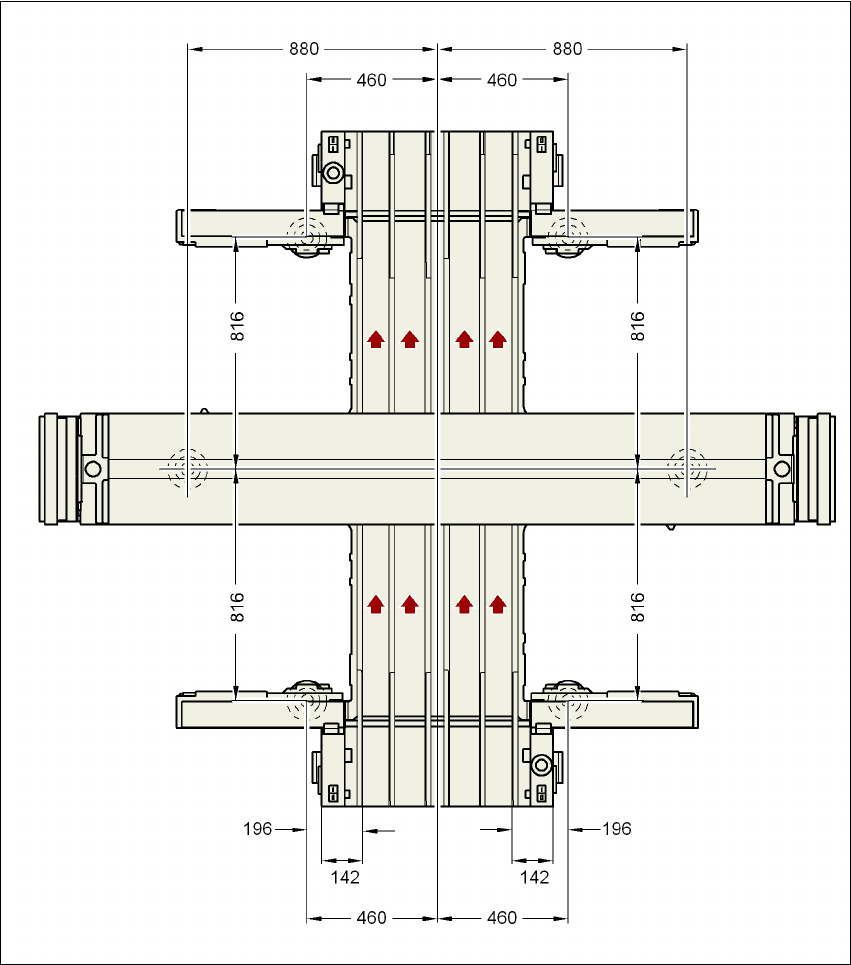

4.3 - 27 ábra A géplábak és Quad Lane Transport távolsága milliméterben -
fix szállítási él kívül, távolság 535 mm
