4.3.10.5 Földelőkábel felszerelése az ajtók számára
→ A következőképpen rögzítse a gépkereten az ajtókhoz való mindkét földelőkábelt (4. poz. a
4.3 - 15
ábrán, 254. oldal):
4

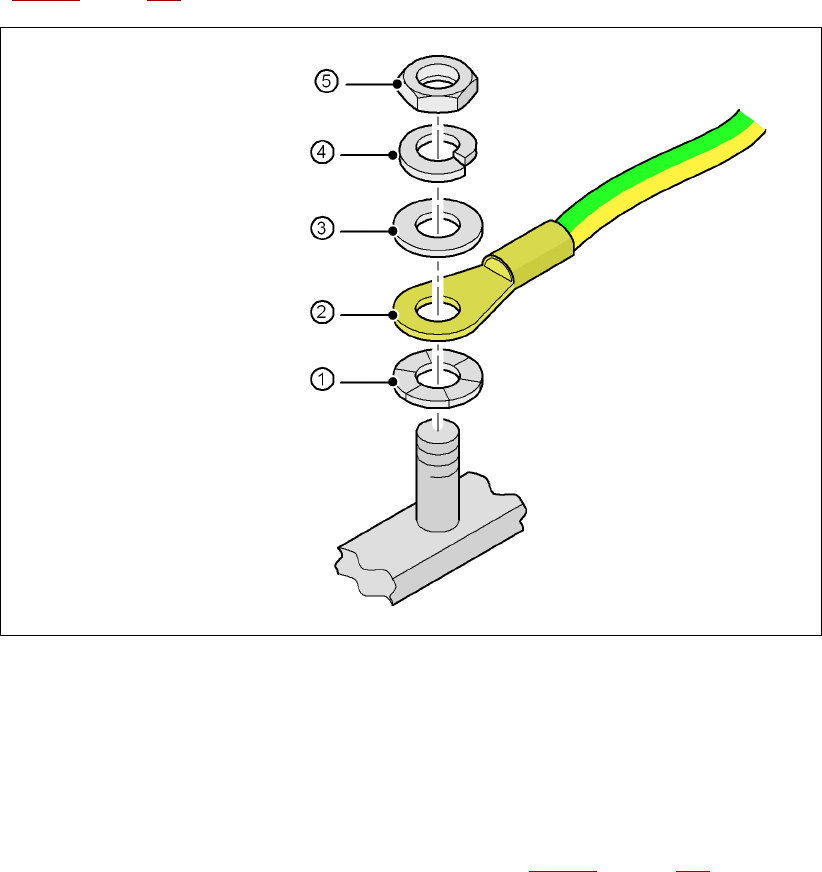

4.3 - 16 ábra Földelőkábel felszerelése
4
4
4
4
4
4.3.10.6 A védőburkolat-kapcsoló ellenőrzése és beállítása
→ Ellenőrizze a védőburkolat-kapcsoló működését (2. poz. a 4.3 - 17 ábrán a 258. oldalon).
→ Szükség esetén állítsa be a védőburkolat-kapcsolót (lásd Szervizutasítás).
4
Hatlapú anya M5
Rugós alátét, M5, DIN 7980
Tárcsa M5, DIN 125
Kábelsaru, gyűrű formájú
Érintkező-alátét
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
258
4.3.10.7 "Lenti" benyúlás elleni védőlemez felszerelése
Az automatát csak egy "lenti" benyúlás elleni védőlemezzel szállítunk ki. Ha az automatát egy
gépsorba telepítik, akkor nem szükséges benyúlás elleni védőlemez a közvetlenül szomszédos
ki- és bemeneti szállítószalag között.
FIGYELEM! 4
Alapvetően az első automata beadási oldalára és az utolsó automata kiadási oldalára szerelje fel
a "lenti" benyúlás elleni védőlemezt (cikk-sz. 03045426-01) 4 darab M4x12 imbuszcsavarral.
Ezáltal megakadályozza, hogy a személyzet illetéktelenül az automata belsejébe nyúljon.
4

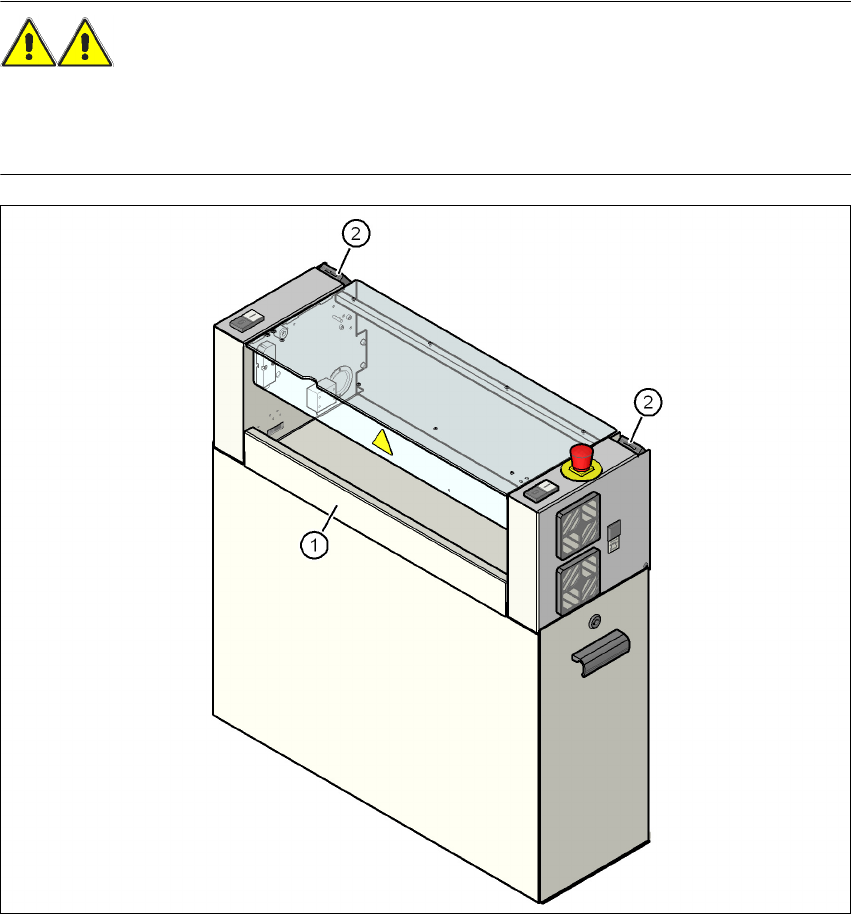

4.3 - 17 ábra A "lenti" benyúlás elleni védőlemez felszerelése a NYÁK-kiadási oldalon
(1) "Lenti" benyúlás elleni védőlemez, cikk-sz. 03045426
(2) Védőfedél-kapcsoló
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
259
4.3.11 Box-PC fiók felszerelése a SIPLACE X4/X3/X2-re
4.3.11.1 Box-PC fiók - az elektromos csatlakozási helyek
4

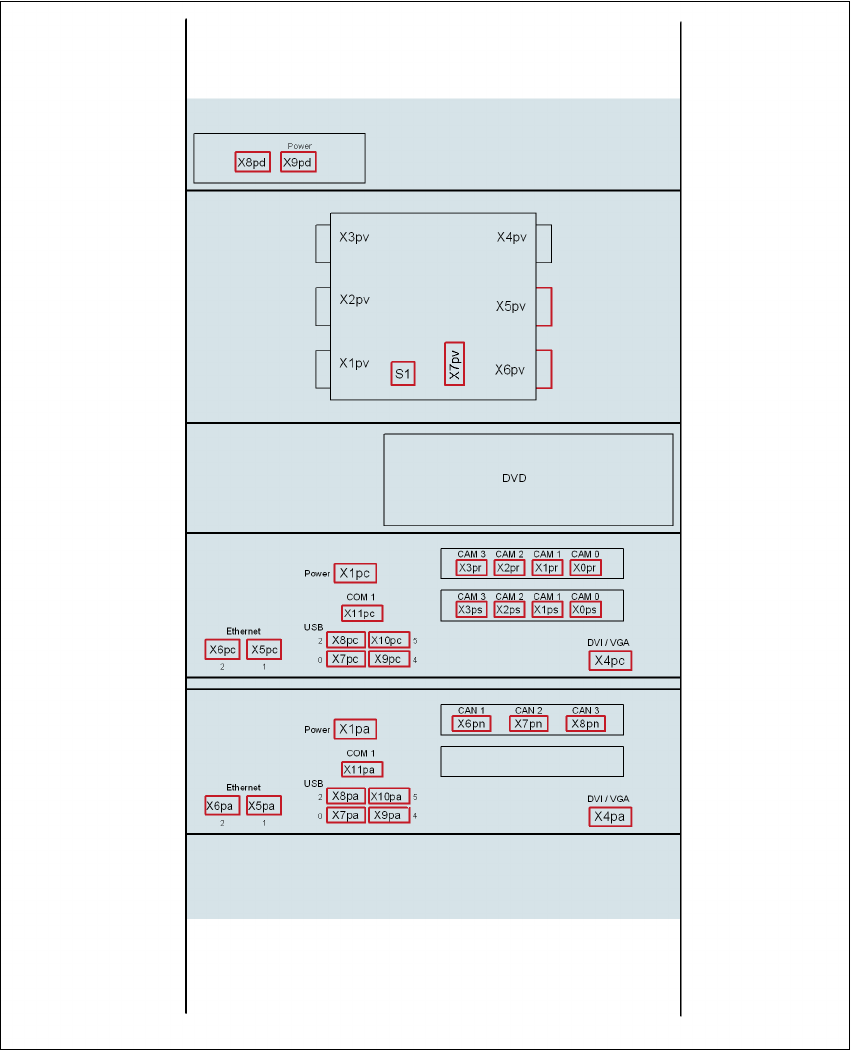

4.3 - 18 ábra Box-PC fiók SIPLACE X4/X3/X2-höz, elülső oldal - csatlakozódugó csatlakoztatása
USB-Hub
Videomultiplexer
Vezérlő számítógép
Gépvezérlő
