Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat A hulladékheveder-vezet ő csatorna hozzáillesztése az AR-magassághoz Az SR.70x.xx szoftververziótól Kiadás 01/2011 288 4.6.1 Biztonsági utasítások FIG…
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A hulladékheveder-vezető csatorna hozzáillesztése az AR-magassághoz
287
→ Szabályozza be úgy a toldást (2. poz. a 4.5 - 1 ábrán, 286. oldal) hogy az alsó él és a talaj
közötti távolság 320 mm + 20 mm legyen (lásd 4.5 - 1
ábra, 286. oldal).
4.6 A hulladékheveder-vezető csatorna hozzáilleszté-
se az AR-magassághoz
Ha olyan szállítót használnak, ami feldolgoz olyan hevedert, melynek zsebmagassága > 12 mm,
akkor az elválasztólemezt (1. poz. a 4.6 - 1
. ábrán) el kell távolítani.
4

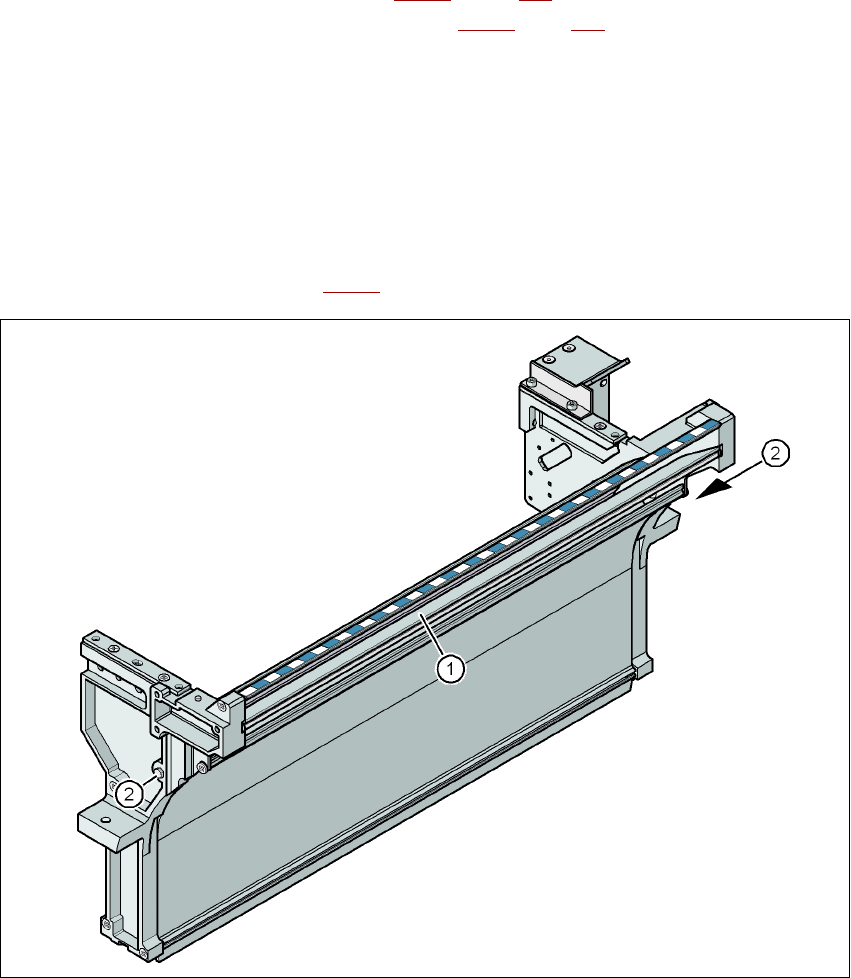

4.6 - 1 ábra Hulladékheveder-vezető csatorna, SIPLACE X-sorozat
(1) Elválasztólemez ha a heveder > 12 mm leszerelhető
(2) Csavar DIN 93384 - M4x20, 2 darab
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
A hulladékheveder-vezető csatorna hozzáillesztése az AR-magassághoz Az SR.70x.xx szoftververziótól Kiadás 01/2011
288
4.6.1 Biztonsági utasítások
FIGYELEM! 4
→ Az elválasztólemez leszereléséhez a főkapcsolóval kapcsolja ki az automatát.
→ Válassza le az automatát az elektromos áram- és a sűrítettlevegő-ellátásról.
→ Biztosítsa az automatát az újbóli bekapcsolás ellen, a 2.10
szakaszban (a 94. oldaltól) leírtak
szerint.
→ Várakozzon, amíg a vágóberendezés üzemi nyomása 0 MPa-ra nem süllyed.
→ Ne nyúljon a hulladékheveder-vezető csatorna belsejébe.
4.6.2 Az elválasztólemez eltávolítása
→ Lazítsa meg mindkét hatlapfejű csavart (2. poz. a 4.6 - 1 ábrán, 287. oldal).
→ Egyidejűleg nyissa ki mindkét vízszintes feszítőt (1. poz. az 4.6 - 1
ábrán, 287. oldal).
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata üzembe helyezése
289
4.7 Az automata üzembe helyezése
4.7.1 Az automata üzembe helyezése az ügyfélnél
→ Ellenőrizze az összes szerkezeti csoport rögzítését.
→ Az X/Y-tengely szállítási biztosításának eltávolítása előtt törölje le a lineáris vezetősíneket
egy nem szálazó törlőruhával. Ehhez ne használjon oldószereket (lásd a 4.3.20
. fejezetet a
282
. oldalon).
→ Kapcsolja be a gépet és végezze el a referenciajáratást.
→ Másolja át a beültetőprogramot a számítógépre és tesztelje.
→ Ellenőrizze a gép-nullapontot egy 3 - 4 órás bejáratási idő után.
→ Az ügyfél beültetőprogramja alapján az ügyfél kezelőszemélyzetével együtt szereje fel a szál-
lítókat.
→ Vezesse be őket a szállítók kezelésébe a JobGuide alapján.
→ Ellenőrizze az összes beszerelt ügyfélspecifikus opció (különösképpen a szoftver) működé-
sét és adott esetben rendelje meg a szükséges pótalkatrészeket a megrendelési űrlapon
vagy faxon.
4.7.2 Az ügyfél személyzetének betanítása
→ Mutasson be minden beszerelt ügyfélspecifikus opciót, különösen a szoftvert / szoftverkom-
patibilitást.
→ Mutassa be a programozóknak a hálózati számítógép / a SIPLACE Pro programszerkesztőit.
→ Tanítsa be a kezelőket és beállítókat az állomásszoftver használatára.
→ Magyarázza el a jelszavas védelmet.
→ Tanítsa be az ügyfél személyzetét az üzemeltetési és karbantartási útmutatónak megfelelő-
en.
4.7.3 Próbajáratás, ill. a gyártás indítása
→ Tesztelje a gyártósort a teszt-NYÁK-kal vagy az ügyfél egyik nyomtatott áramköri lapjával.
→ Vegye fel az ügyféltermékre és teljesítményre vonatkozó adatokat, készítse elő és dokumen-
tálja azokat a telepítési jelentésben.
→ Készítsen biztonsági mentést az adatokról és adja át őket az ügyfélnek.
