Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
A kezelőfelület Az SR.70x.xx szoftververziótól Kiadás 01/2011
310
Megnyílik következő nézet
5

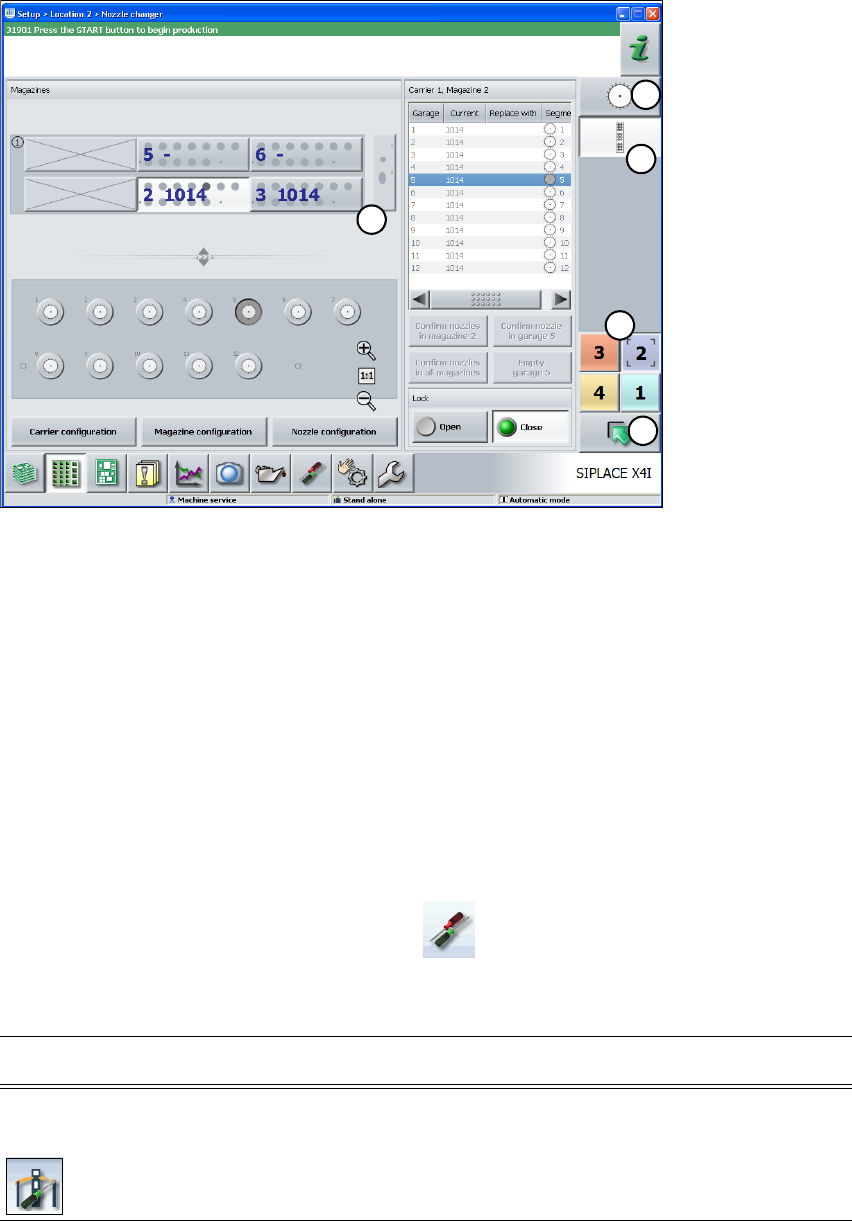

5.5 - 4 ábra Kezelőfelület "Pipettacserélő" nézetben (a SIPLACE X4I példáján)
(1) Függőleges ikonsor "Pipettacserélő"
(2) "Pipettacserélő" feldolgozási terület
(3) "Egy szinttel feljebb" gomb, az előző nézetbe történő visszajutáshoz (itt: "Szállítók, alkatré-
szek és pipetták" nézet, lásd az előző ábrát)
(4) Gombok egy másik portálra történő közvetlen átváltáshoz
(5) Gomb a "Fej-konfiguráció"-ra történő közvetlen átváltáshoz
5.5.5 Beállítások
A "Beállítások" nézetben különböző felhasználói beállításokat, szoftveropciókat és gépopciókat
lehet módosítani.
Kattintson az ikonsorban a "Beállítások"-ra .
A jobb oldalon egy kiegészítő ikonsor jelenik meg. A következő táblázatban az ikonok és a beál-
lítások rövid leírása található.
1
5
2
3
4
Ikon Beállítások Leírás
Gépbeállítások Csak "Bővített gyártás"-hoz, "Szerviz, vevő"-höz vagy "Szerviz,
SIPLACE"-hez.
Az üzemmód és az opciók beállítása (pl. futási opciók).
Gép leállítása.
Váltás az operációs rendszerre.
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A kezelőfelület
311
5.5.6 Alkalmazásorientált kezelés színes jelölésekkel
A kezelőfelületen az ikonokat, gombokat és nézeteket színekkel ki lehet emelni. A különböző szí-
nes kiemelések miatt azonnal látja, mikor van pl. szükség a kezelő beavatkozására vagy mikor
vannak figyelmeztetések.
Az állomásszoftverben a következő színjelölések használatosak:
5
Felhasználói be-
állítások
A kezelői szint beállítása (lásd 5.3.3. fejezet, 300. oldal).
A nyelv beállítása. Szabvány suerint "Német" vagy "Angol" nyelv
választható. További nyelvek telepítéséhez egy Nyelv-CD áll ren-
delkezésre.
További opciókat a "Bővített gyártás" kezelői szinttől kezdve lehet
beállítani.
Gépopciók A "Gyártás" kezelői szinten semmilyen opciót nem lehet módosíta-
ni.
Gépopciók konfigurációja.
Szoftver opciók Csak "Szerviz, vevő"-höz vagy "Szerviz, SIPLACE"-hez.
Itt különböző tesztfunkciókat lehet aktiválni.
A kapcsolódó kül-
ső rendszerek át-
tekintése
Az összes kapcsolódó külső rendszer (pl. OIS, SetupCenter) kijel-
zése. A kapcsolódási állapot és a foglalt tároló kijelzése vagy a
kapcsolódó rendszerek törlése.
Ikon Beállítások Leírás
Szín Állapot Jelentés
Piros Riasztás Szükség van a kezelő beavatkozására.
Csak a "Szállítók, alkatrészek és pipetták" nézetben.
Narancssárga Figyelem Ez utalás a kezelő számára.
A kezelő közvetlen beavatkozására azonban nincs szükség.
Csak a "Szállítók, alkatrészek és pipetták" nézetben.
Zöld Feldolgozás alatt Az ikon vagy gomb a gép ellenőrzése alatt áll és az állapot
rendben van.
Csak a "Gyártás", a "Szállítók, alkatrészek és pipetták", a
"Nyomtatott áramköri lapok", az "Érzékelők és funkciók ellen-
őrzése" és a "Szerviz" nézetben.
Villogó zöld Várakozás
nyomtatott
áramköri lapra
Felváltja a "Busy" állapotot, ha a gép már gyártási üzemmód-
ban van, de nem gyárt, mivel nincs nyomtatott áramköri lap.
Tegyen be egy nyomtatott áramköri lapot.
Csak "Gyártás" nézetben.
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Riasztási információk és online-súgó Az SR.70x.xx szoftververziótól Kiadás 01/2011
312
5.6 Riasztási információk és online-súgó
Ha a munkavégzés során a beültető automatán riasztások lépnek fel, akkor a riasztási üzenet a
kezelőfelület állapotmezőjében piros színben jelenik meg. Ariasztási információ ikonaktív.
Az ikonsoron a pirossal kiemelt gomb jelzi, hogy a kezelő beavatkozására van szükség.
5

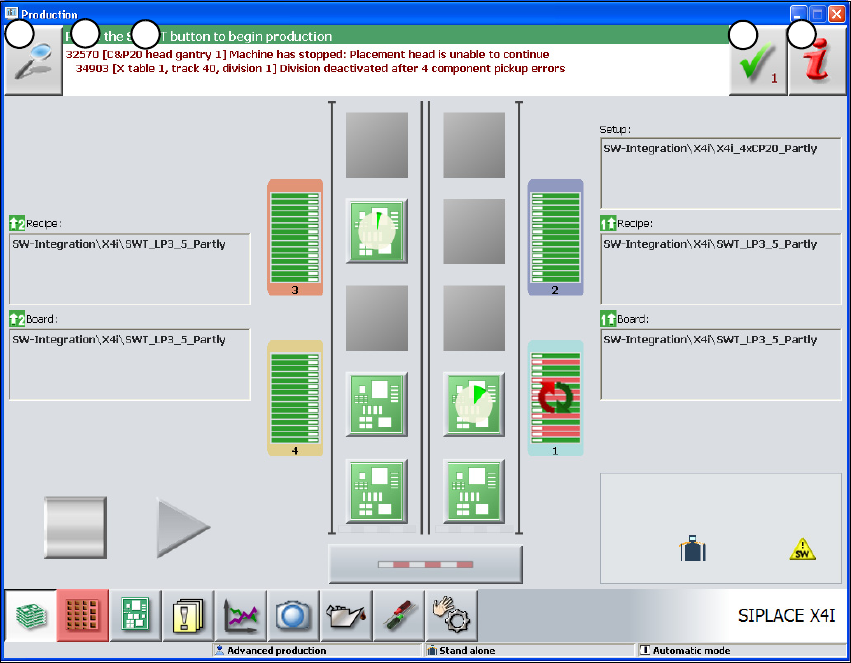

5.6 - 1 ábra "Gyártás" nézet riasztási üzenettel (a SIPLACE X4I példáján)
(1) Riasztási szám
(2) Riasztási üzenet: rövid információ a riasztáshoz
(3) "Részletek" ikon: részletes információk behívásához (pl. hibaforrás, fellépés időpontja)
(4) "Riasztás nyugtázás" ikon: a riasztás kijelzés törléséhez
(5) "Riasztási információ" ikon: az aktuális riasztáshoz tartozó súgó behívásához
1
2
3
4
