5.10.4.3 Heveder behelyezése az X-szállítóba
5

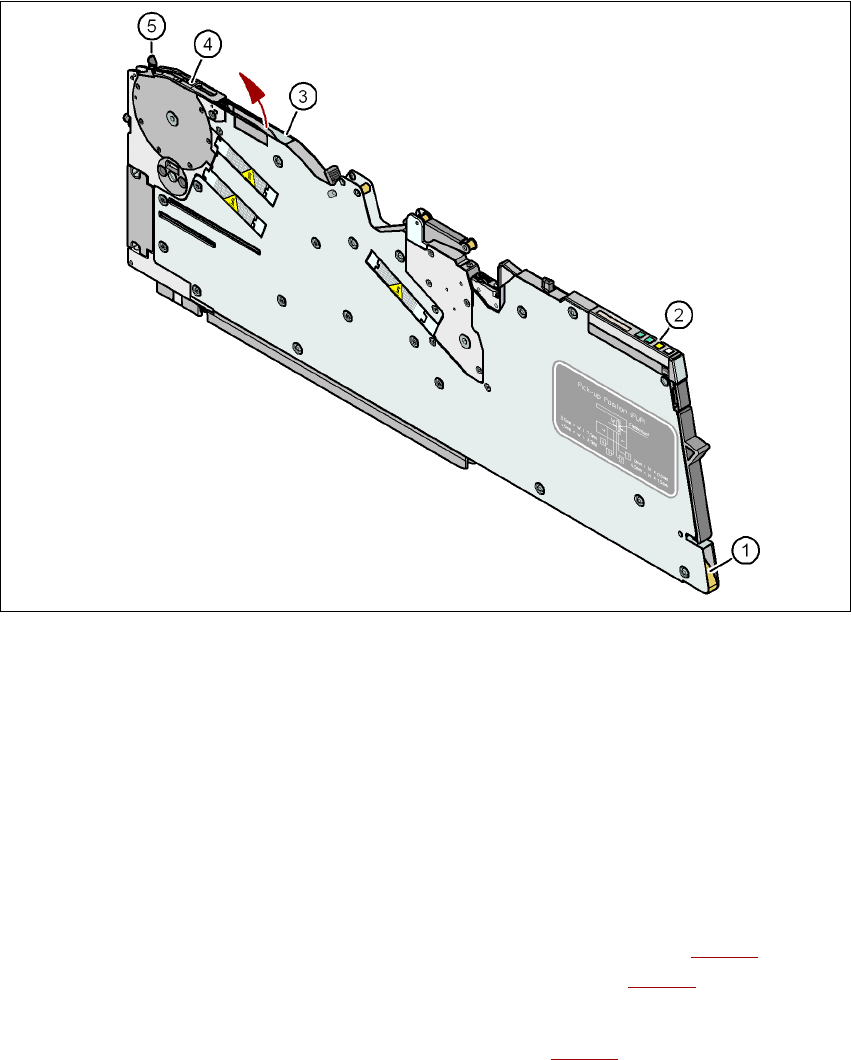

5.10 - 4 ábra Alkatrészheveder behelyezése
(1) A hevedervezető csatorna belépőnyílása
(2) Kezelőpult
(3) A hevedervezető csatorna kilépőnyílása
(4) Átvevő ablak
(5) Kar az átvevő ablak levételéhez
5
→ Tartsa úgy a hevedert, hogy a továbbító lyukak a szállítási irányba nézve a bal oldalon legye-
nek.
→ Tolja be a hevedert a hevedervezető csatorna belépőnyílásába (1. poz. az 5.10 - 4
ábrán) és
tovább, amíg a heveder kilép a hevederkilépő nyíláson (3. poz. az 5.10 - 4
ábrán).
→ Húzza ki felfelé a hevedert és hajtsa vissza a fedőfóliát a heveder felső oldalára.
→ Vezesse át a heveder kezdetét az átadó ablak (2. poz. az 5.10 - 5
ábrán) és tovább, amíg a
heveder felütközik a csapszeges keréken.
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Szállítók felszerelése
333
5

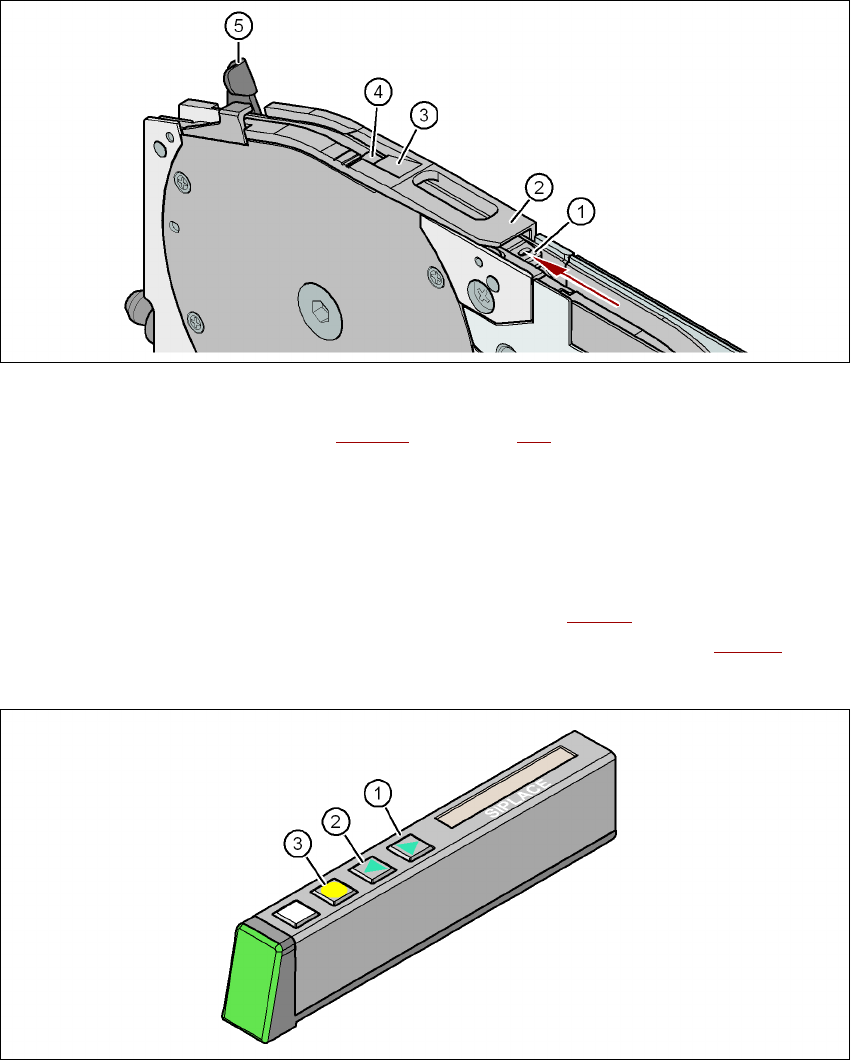

5.10 - 5 ábra A hevederszállító átvevő ablaka
(1) Hevedertámasz, kivehető (lásd a 5.10.4.4. fejezetet a 335. oldalon)
(2) Átvevő ablak
(3) Behúzó perem a fedőfóliához
(4) Alkatrészek elviteli tartománya
(5) Kar az átvevő ablak levételéhez és reteszeléséhez
→ Nyomja meg a kezelőpult ELŐRE nyomógombját (1. poz. az 5.10 - 6
ábrán) annyi ideig, hogy
a zárófólia hajtásának helye az alkatrészek elviteli tartományába (4. poz. az 5.10 - 5
ábrán)
érjen.
5
5.10 - 6 ábra Szállító kezelőpultja
(1) ELŐRE nyomógomb a heveder előre továbbításához
(2) HÁTRA nyomógomb a heveder hátra továbbításához
(3) FÓLIA nyomógomb a zárófólia megfeszítéséhez
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Szállítók felszerelése Az SR.70x.xx szoftververziótól Kiadás 01/2011
334
→ Tolja a kart (5. poz. a 5.10 - 5 ábrán, 333. oldal) előre, hogy az átvételi ablak (2. poz. a 5.10
- 5 ábrán, 333. oldal) az első reteszelési pozícióba emelkedjen.
→ Húzza a fedőfóliát oldalirányban az átvételi ablak mentén előre és az átvételi ablak alatt kife-
lé.
→ Hajtsa vissza a fedőfóliát, míg az felfekszik a behúzó peremre (3. poz. a 5.10 - 5
ábrán, 333.
oldal).
UTALÁS 5
Csak akkor engedje le az átvételi ablakot, ha a zárófólia a behúzóperemen fekszik.
→ Hajtsa vissza a kart (5. poz. a 5.10 - 5
ábrán, 333. oldal) az átvételi ablak lesüllyesztéséhez.
→ Vezesse át a fedőfóliát a zárófólia-himbán (2. poz. az 5.10 - 7
ábrán) tovább a fóliafogó ke-
rekekig (1. poz. az 5.10 - 7
ábrán).
5
5.10 - 7 ábra Zárófólia vezetése a fóliafogó kerekekhez
(1) Zárófólia-fogó kerekek
(2) Zárófólia
5
→ Nyomja meg a kezelőpult FÓLIA nyomógombját (3. poz. a 5.10 - 6 ábrán, 333. oldal) addig,
amíg a zárófólia megfeszül. A zárófólia-himba lesüllyed és leállítja a hajtómotort.
→ Vágja le a hevedert szorosan a szállító elülső vége mellett.
