4.2.3.6 A bekapcsolási-áram korlátozó hídjainak ellenőrzése
A bekapcsolási-áram korlátozót a tápfeszültségtől függően kell konfigurálni. Ez a bekapcsolási-
áram korlátozó áramköri lapján, bedugható hidak segítségével történik (1. poz. a 4.2 - 7
ábrán,
226
. oldal).
4

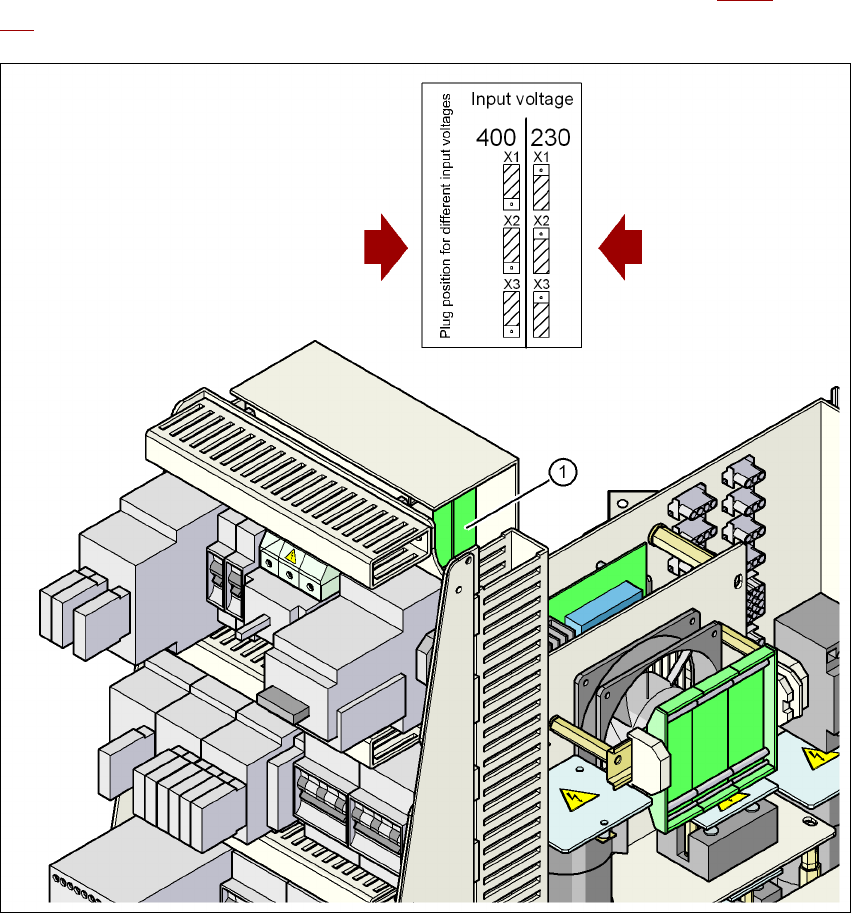

4.2 - 7 ábra A bekapcsolási-áram korlátozó áramköri lapjának és csatlakozódugójának helyzete
4
(1) A bekapcsolási-áram korlátozó áramköri lapja
X1, X2, X3 Csatlakozódugó a bekapcsolási-áram korlátozó konfigurálásához az áramköri lapon
→ Ellenőrizze a hidakat, és amennyiben szükséges, végezze el a korrekciót.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 200 V~
3 x 208 V~
3 x 230 V~
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
227
4.3 Az automata felállítása
4.3.1 Az automata nyomtatott áramköri lap-szállítási magassága
Az automata a következő nyomtatott áramköri lap-szállítási magasságokra állítható be:
830 mm ± 15 mm 4
900 mm ± 15 mm 4
930 mm ± 15 mm (Standardmagasság) 4
950 mm ± 15 mm (SMEMA-magasság) 4
UTALÁS 4
Nyomtatott áramköri lap-szállítási magasságnak nevezik a nyomtatott áramköri lap szállító sza-
lag felső széle és a gép lábának alsó széle közötti távolságot.
4.3.2 Figyelmeztető utasítások
VESZÉLY! 4
Csak ASM AS-technikusoknak illetve tanúsított személyeknek megengedett az automata felállí-
tása és üzembe helyezése.
→ Ehhez kapcsolódóan vegye figyelembe a vonatkozó balesetvédelmi előírásokat.
→ Soha ne feküdjön az automata alá a gép lábainak szereléséhez. Minden szerkezeti egység
és alkatrész szerelhető az alkatrészasztalok számára való szabad térből. Amennyiben mégis
szerelési munkákat végez az automata alsó oldalán, akkor a munkákat megfelelő intézkedé-
sekkel kiegészítőleg biztosítani kell. A villástargonca mint egyedüli támasz nem megenge-
dett!
→ Ügyeljen rá, hogy a portálok a nyomtatott áramköri lap-továbbítóterület felett álljanak, így
nem szűkítik be a szerelés alatt a fej mozgásterét. Ezáltal kizárható a sérülésveszély.
→ Az automata magasságállításához két személy szükséges:
– az egyik személy a szükséges szerelési munkákat végzi,
– a másik személy a megemelt automata stabilitását figyeli a szerelés alatt.
→ Lábai védelmére viseljen speciális erősítésű lábbelit. Egy gépláb kb. 20 kg.
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
228
4.3.3 Szerszámok és segédeszközök
Az automata magasságállításához a következő szerszámokra és segédeszközökre van szükség:
– 36-os villáskulcs, cikk-szám 00096286-01
36-os kulcsméret a gép lábának magasságállítására szolgáló M24x2x120-as beállítócsa-
varhoz 4
– 135 - 145 méretű állítható kulcs a középső géplábak beállításához
Cikk-sz. 00376519-xx 4
– 65-ös villáskulcs, cikkszám 00353827-01
65-ös kulcsméret a középső gépláb M24-es hatlapú ellenanyájához 4
– Imbuszkulcs, 10-es méret, cikkszám 00373926-01
A középső gépláb távtartóit rögzítő M12x80-as imbuszcsavarokhoz 4
– Imbuszkulcs, 19-es méret, cikk-szám 00373928-01
A négy külső gépláb szorítóelemeinek ideiglenes leszorítására szolgáló M24x90-es im-
buszcsavarokhoz 4
– Nyomatékkulcs imbuszkulcs betéttel, 19-es méret, meghúzás nyomatéka 130 Nm
a négy külső gépláb végleges összeszereléséhez
– Villástargonca
Villahosszúság: min. 1800 mm 4
Teherbírás: min. 6000 kg 4
Villahossz: Lásd: 4.3 - 1
. ábra, 229. oldal 4
– Vízszintmérő: Pontosság 0,02 mm/m
– Légpárnás szállítórendszer: SIPLACE HSxx, cikk-sz. 00119002-xx
