Üzemeltetési útmutató SIPLACE X-sorozat Állomásb ő vítések Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserél ő 379 6.1.3.6 Összeszerelés A pipettacseré l ő az alkatrészkocsi-behúzókészüléken van rögzítve. 6 6.1…
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
378
6.1.3.5 A TwinStar pipettacserélőjének helyzete a X2-automatán
Az 1. - 4. helyre egy-egy pipettacserélő szerelhető a TwinStar számára.
1. pipettacserélők az 1. és a 3. helyen (1. poz. a 6.1 - 24
ábrán): egyenként 12 tárral
2. pipettacserélők az 2. és a 4. helyen (5. poz. a 6.1 - 24
ábrán): egyenként 10 tárral
Ezáltal 4 pipettacserélős teljes kapacitás adódik 44 tárral és összesen 88 pipetta-garázzsal.
6
6.1 - 24 ábra A TwinStar pipettacserélőjének helyzete a X2-automatán
(1) 1. pipettacserélő (TH)
(2) Standard tár
(3) Tár különleges pipettákhoz vagy megfogókhoz
(4) Selejtalkatrész gyűjtőtartály
(5) 2. pipettacserélő (TH)
UTALÁS 6
Ha a 4. helyen MTC van, akkor oda nem szerelhető pipettacserélő.
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
379
6.1.3.6 Összeszerelés
A pipettacserélő az alkatrészkocsi-behúzókészüléken van rögzítve.
6

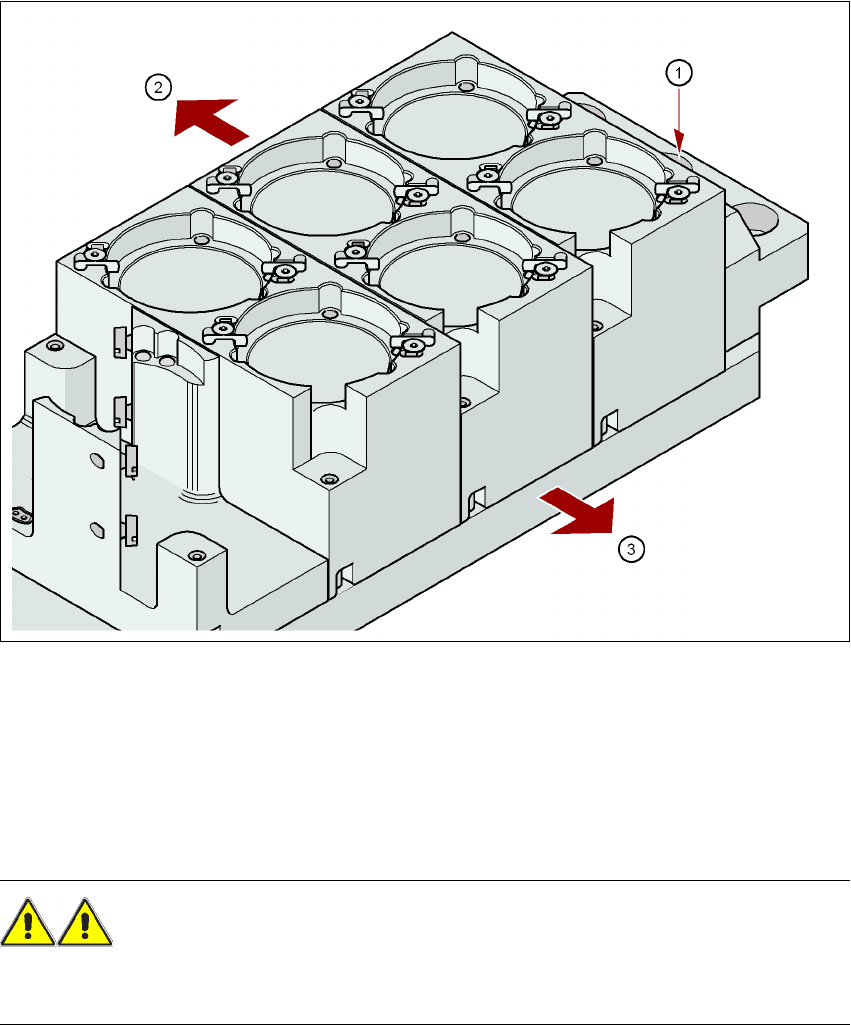

6.1 - 25 ábra Szerelési pozíció
(1) Jelölőfurat
(2) Kezelői oldal
(3) A nyíl a NYÁK szállítószalag (konvejor) irányába mutat
6
→ Úgy állítsa be a pipettacserélőt, hogy a jelölőfurat (1. poz.) a kezelő felől nézve balra kerüljön.
FIGYELEM! 6
Minden beültetőfejhez csak a hozzá tartozó pipettacserélőt telepítse. Vegyes elrendezésnél
fennáll a fej ütközésének veszélye!
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
380
6.1.3.7 Pipettacserélő a TwinStar számára a beültetőterületen 2 portállal és
dokkolt MTC-vel
Cikk-sz. 00119747-xx Pipettacserélő tartó, TwinStar, X-sorozat MTC-vel
TwinStar és MTC kombinációja esetén két portállal rendelkező beültetőterületen nem alkalmaz-
ható a standard pipettacserélő a TwinStar-hoz. Ez két helyet érint:
– X4: 2. és 4. hely
– X3: 4. hely
Erre az esetre szolgál az opcionális pipettacserélő a TwinStar-hoz a beültetőterületen 2 portállal
és dokkolt MTC-vel.
UTALÁS 6
Ezen pipettacserélő opció alkalmazása esetén vegye figyelembe, hogy max. 85 x 85 mm², ill.
125 x 10 mm² AR-méretek feldolgozása lehetséges.
6
6.1 - 26 ábra Pipettacserélő a TwinStar számára a beültetőterületen 2 portállal és dokkolt MTC-vel
