Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat Szállítás és kiszállítási konfiguráció Az SR.70x.xx szoftve rverziótól Kiadás 01/2011 212 4.1.4 Az automata szállí tása a szállítóládában 4.1.4.1 Szol…
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Szállítás és kiszállítási konfiguráció
211
4

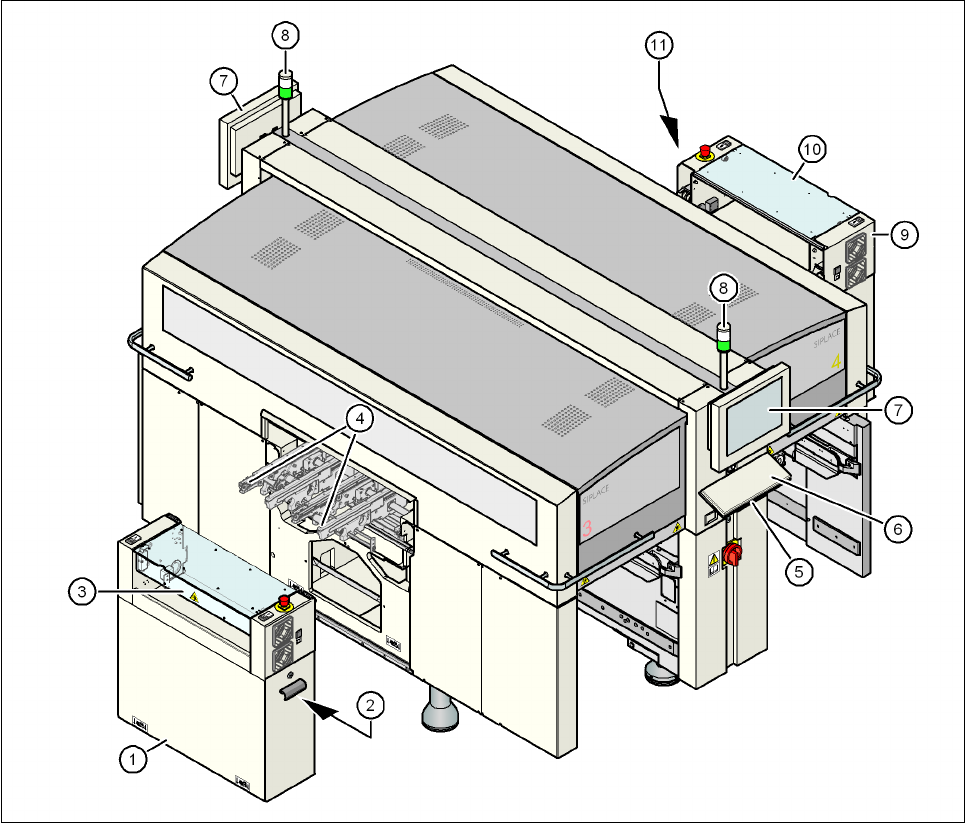

4.1 - 2 ábra Az automaták szállítási konfigurációja
(1) A toldalék a NYÁK-kiadási oldalon - szállításnál leszerelt állapotban van
(2) Tengelyegység a NYÁK-kiadási oldalon - X4I, X4: 2. és 3. portál, X3: 3. portál, X2: 1. és 3. portál
(3) Szállítószalag-burkolat
(4) Kimeneti szállítószalag
(5) Alátétlemez a billentyűzethez
(6) Billentyűzet
(7) Monitor
(8) Jelzőlámpa
(9) Box-PC fiók a NYÁK-beadási oldalon
(10) Toldalék a NYÁK-beadási oldalon - szükség esetén leszerelhető
(11) Tengelyegység a NYÁK-beadási oldalon - X4I, X4 és X3: 1. és 4. portál
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Szállítás és kiszállítási konfiguráció Az SR.70x.xx szoftververziótól Kiadás 01/2011
212
4.1.4 Az automata szállítása a szállítóládában
4.1.4.1 Szolgáltatási ajánlat
Az ASM Assembly Systems szolgáltatásként felkínálja az X-sorozat automatáinak teljes integrá-
cióját a termelősorba. A Know-how és a rendelkezésre álló szerszámok és segédeszközök segít-
ségével a beszerelés optimálisan végrehajtható. Azonban ennek feltétele, hogy az előzőleg
rögzített szükséges infrastrukturális intézkedéseket az adott telephelyen elvégezzék.
Kérjük, vegye figyelembe, hogy az automata legbiztonságosabban mindig szállítóládában vagy
legalább raklapon szállítható. Evvel elkerülheti az automata súlyos károsodását, pl. ha a gép lábai
akadályba ütköznének.
4.1.4.2 Biztonsági utasítások
FIGYELEM! 4
– Vegye figyelembe a nehéz áruk szállítására vonatkozó balesetvédelmi előírásokat.
– Amennyiben az automata szállítására nem a 212
oldalon a 4.1.4.3 fejezetben meghatározott
villástargoncát használ, azt kockáztatja, hogy a gép felborul.
– Viseljen speciális lábbelit, hogy a lábak becsípődésének veszélyét minimálisra csökkentse.
4.1.4.3 Szállítóeszköz
A raklapon illetve szállítóládában lévő automata szállítására használjon a következő specifikáci-
ónak megfelelő villástargoncát:
Villahossz min. 1800 mm
Teherbírás min. 6000 kg
Villa szabad nyílása min. 350 mm 4
4
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Szállítás és kiszállítási konfiguráció
213
4.1.4.4 A villástargonca felfekvési pontjai a szállítóládán illetve a raklapon
A villástargoncát csak a 209 oldalon a 4.1 - 1 ábrán (A)-val jelölt helyeknél alkalmazza. Javasoljuk,
hogy a későbbi használat céljából őrizze meg a szállítóládát illetve a raklapot és a csomagolást.
FIGYELEM! 4
Amennyiben mégis szállítóláda vagy raklap nélkül szállítja az automatát, feltétlenül vegye figye-
lembe a következő szakaszban található információkat. Evvel elkerülheti az automata súlyos
károsodását.
4
4
4
4.1.5 Az automata szállítása szállítóláda vagy raklap nélkül
4.1.5.1 Biztonsági utasítások
FIGYELEM! 4
→ Vegye figyelembe a nehéz áruk szállítására vonatkozó balesetvédelmi előírásokat.
→ Viseljen speciális lábbelit, hogy a lábak becsípődésének veszélyét minimálisra csökkentse.
→ A szállítás előtt teljes egészében olvassa el ezt a szakaszt, hogy elkerülhesse az automata
súlyos károsodását.
→ Szállításkor feltétlenül ügyeljen rá, hogy a gép minden lába szabadon lebegjen a padló felett.
Mert ha szállítás közben a gép lábai súrolják a padlót és akadályba ütköznek, akkor megsé-
rülhetnek a géplábak menetei a gépkeretben!
4.1.5.2 Szállítóeszköz
Az automata szállítására a következő specifikációnak megfelelő villástargoncát használjon:
Villahosszúság Min. 1800 mm
Teherbírás Min. 6000 kg
Villatávolság, ha a villa párhuzamos a nyomtatott áramköri
lap szállítási irányával
420 mm
Villatávolság, ha a villa merőleges a nyomtatott áramköri
lap szállítási irányára
800 mm - 900 mm
