Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-sorozat Dokkolóállomás a SIPLACE X-sorozat alkatrészko csijához Az SR.70x.xx szoftv erverziótól Kiadás 01/2011 386 6 6 6.2.3 A do kkolóállomás méretei fe lcsatlakozt ato…
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Dokkolóállomás a SIPLACE X-sorozat alkatrészkocsijához
385
6

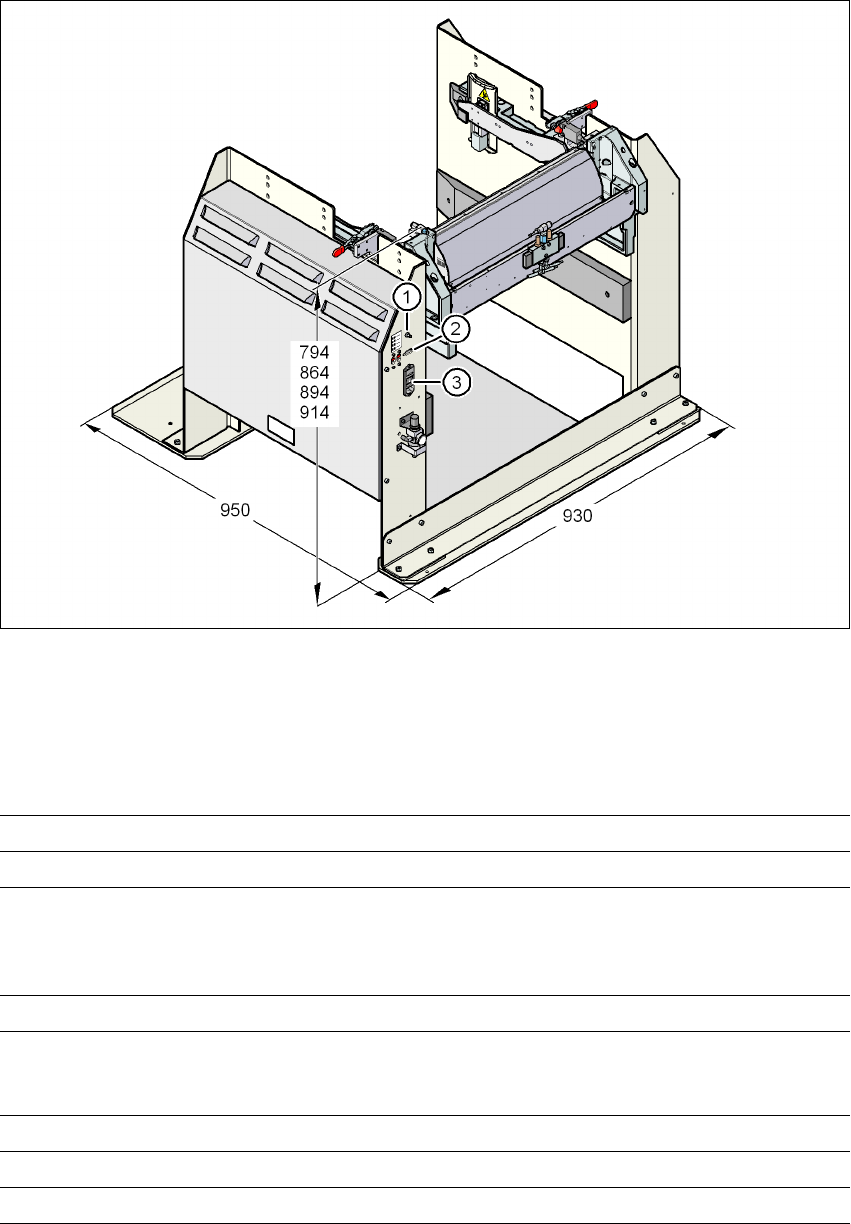

6.2 - 2 ábra Dokkolóállomás - méretek milliméterben, csatlakozási helyek
6.2.2 Műszaki adatok
6
Méretek
Hosszúság x szélesség 950 mm x 930 mm
Magasság 794 mm ha a NYÁK-szállítási magasság 830 mm
864 mm ha a NYÁK-szállítási magasság 900 mm
894 mm ha a NYÁK-szállítási magasság 930 mm
914 mm ha a NYÁK-szállítási magasság 950 mm
Súly 120 kg
Sűrített levegő csatlakoztatási értékei
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Sűrített levegő csatlakozóhely Csatlakozódugó KS 2-M5-A
Sűrített levegő felhasználás 50 Nl/min.
a
Csatlakozási feszültség 88 - 264 V~
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Dokkolóállomás a SIPLACE X-sorozat alkatrészkocsijához Az SR.70x.xx szoftververziótól Kiadás 01/2011
386
6
6
6.2.3 A dokkolóállomás méretei felcsatlakoztatott alkatrészkocsival
6

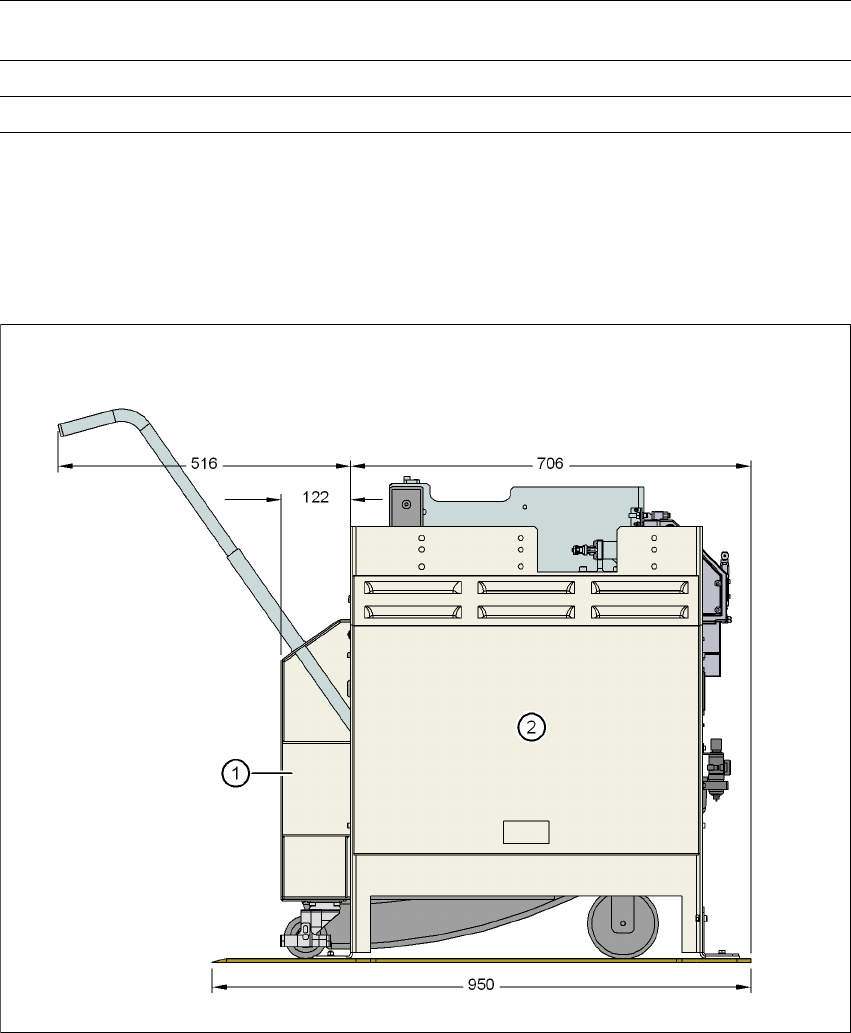

6.2 - 3 ábra Dokkolóállomás felcsatlakoztatott alkatrészkocsival - méretek mm-ben
(1) Alkatrészkocsi
(2) Dokkolóállomás
Névleges áram 3,5 A (230 V~)
7 A (115 V~)
Névleges látszólagos teljesítmény 0,8 kW
Biztosíték 2 x 8 A
a) Normális atmoszferikus nyomási feltételek mellett 20°C-on és 1013 hPa nyomáson
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Dokkolóállomás a SIPLACE X-sorozat alkatrészkocsijához
387
6.2.4 Kezelő- és kijelzőelemek
6
6.2 - 4 ábra Dokkolóállomás - kezelő- és kijelzőelemek
