Üzemeltetési útmutató SIPLACE X-sorozat Az automata m ű szaki adatai Az SR.70x.xx szoftververziótól Kiadás 01/2011 X-szállítók 193 3.9.6 Felületi tártartó SIPLAC E X sorozatú alkatrészkocsihoz Cikk-sz. 00141285-xx Felüle…
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
X-szállítók Az SR.70x.xx szoftververziótól Kiadás 01/2011
192
3.9.5.1 Leírás
Az energia-/adatinterfész segítségével az X-szállítómodulok az automatán és az előszerelő he-
lyen kívül is üzembe helyezhetők. Az interfész egy omega-profilú alumíniumkeretből áll (7. poz. a
3.9 - 15
ábrán, 189. oldal) a szállítómodulok tartásához és vezetéséhez. A szállítómodul az X-AR-
kocsihoz hasonlóan a csúszóvezetésekkel kerül felhelyezésre az omega-profilra és tolódik előre,
míg a szállítómodul elülső központosító csapja teljesen bele nem süllyed a tartófuratba (9. poz. a
3.9 - 15
ábrán, 189. oldal). A reteszelő kilincs (8. poz. a 3.9 - 15 ábrán, 189. oldal) ebben a pozí-
cióban reteszeli a szállítómodult. A szállítómodul eltávolításához egyszerűen nyomja meg a kire-
teszelő gombot (1. poz. a
3.9 - 15
ábrán, 189. oldal). A reteszelő kilincs (8. poz. a 3.9 - 15 ábrán, 189. oldal) lefelé nyomódik
és elengedi a szállítómodult. A kihajtható lábak (6. poz. a 3.9 - 15
ábrán, 189. oldal) stabilizálják
az energia- és adatinterfész helyzetét, különösen széles szállítómodulok esetén.
Az elektronikaház (5. poz. a 3.9 - 15
ábrán, 189. oldal) fogadja be az energia- és adatinterfész
vezérlő elektronikáját. A kezelőpult (2. poz. a 3.9 - 15
ábrán, 189. oldal) indító és megállító nyo-
mógombból és az állapot kijelzéséhez két LED-ből áll. A kommunikáció a számítógéppel az adat-
kábelen (3. poz. a 3.9 - 15
ábrán, 189. oldal) keresztül történik. Az áramellátó kábel (4. poz. a 3.9
- 15 ábrán, 189. oldal) az együttesen leszállított áramellátásra kerül csatlakoztatásra.
3.9.5.2 Használat
Az energia- és adatinterfész X-szállítómodulok ellenőrzésére, állagmegóvására és javítására
szolgál. Ezen túlmenően a NYÁK-gyártásnál előszerelésre is használható. Az energia- és adatin-
terfészt ehhez az alaplapra (10. poz. a 3.9 - 19
ábrán, 195. oldal) rögzítik. A tekercstartó (11. poz.
a 3.9 - 19
ábrán, 195. oldal) is az alaplapra van szerelve. Behelyezett alkatrészheveder esetén
ellenőrizheti vagy újra megadhatja a lépéstávolságot, az elhozatali pozíciót és a szállítási sebes-
séget. Egy nagyon részletes kezelési útmutató írja le az interfész kezelését és ehhez a szerviz-
munkákat.
3.9.5.3 Szállítási terjedelem
– Single Slot EAIF
a
– Tápegység, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Alaplap tekercskarral
– Kezelési útmutató
a) EAIF = Energia- és adatinterfész
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 X-szállítók
193
3.9.6 Felületi tártartó SIPLACE X sorozatú alkatrészkocsihoz
Cikk-sz. 00141285-xx Felületi tárak tartója, X-sorozat
3

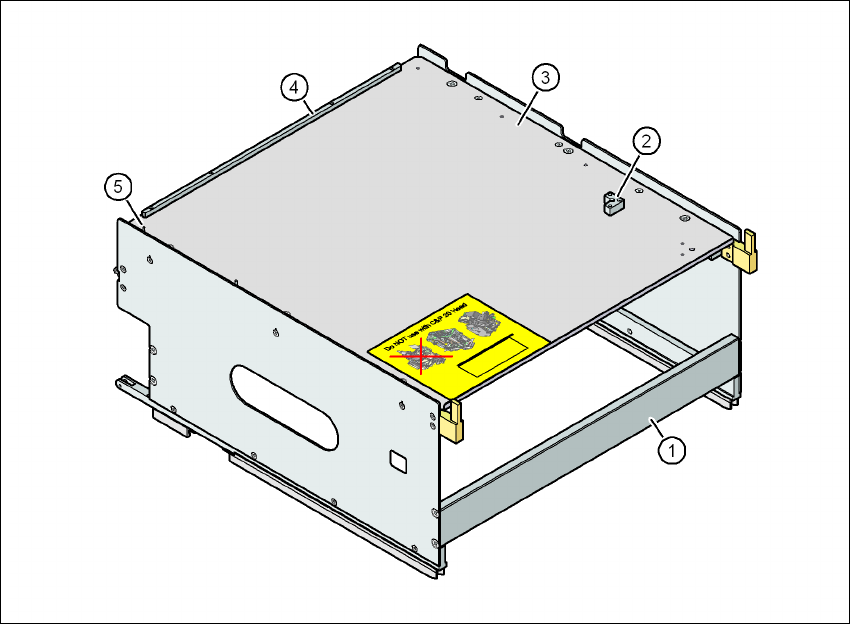

3.9 - 18 ábra Felületi tárak tartója
(1) Tartó SIPLACE X sorozatú felületi tárakhoz
(2) Tartószöglet 2. JEDEC felületi tárhoz
(3) Felületitár-tartó
(4) Ütközőszegélyek a JEDEC felületi tárhoz
(5) Illesztőcsap - a JEDEC felületi tár nullpontja
3
Az egyedileg felhelyezett JEDEC felületi tárak vagy Wafflepack tárak mágnesekkel rögzíthetők a
felületitár-tartóhoz. Két JEDEC felületi tár felhelyezésekor azokat reteszelő és tartószegélyekkel
rögzítse az MTC felületitár-tartóinál alkalmazott módon.
Alkatrész: Cikk-sz.:
Mágnes 00316593-xx
Reteszelő és tartószegély JEDEC tárhoz 00372615-xx
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
X-szállítók Az SR.70x.xx szoftververziótól Kiadás 01/2011
194
3.9.6.1 Műszaki adatok
3
3.9.6.2 A felületi tárak száma helyenként és automatánként
3.9.6.3 Felületitár-tartó alkalmazása az X sorozat alkatrészkocsiján
→ Helyezze a tartó mindkét elülső csúszó vezetőjét (1. poz. a 3.9 - 19 ábrán, 195. oldal) a beve-
zető segédeszközre (6. poz. a 3.9 - 19
ábrán, 195. oldal).
→ Csúsztassa a tartót a vezetőprofilok (7. poz. a 3.9 - 19
ábrán, 195. oldal) mentén előre. A tartó
az elülső (1. poz.) és hátsó (2. poz. a 3.9 - 19
ábrán, 195. oldal) csúszó vezetőivel csúszik a
vezetőprofilokon.
→ Csúsztassa tovább a tartót addig, amíg mindkét "elülső" (4. poz. a 3.9 - 19
ábrán, 195. oldal)
központosító stift eltűnik a központosító furatokban (10. poz. a 3.9 - 19
ábrán, 195. oldal).
→ Közben ügyeljen a tartó mindkét "hátsó" (3. poz. a 3.9 - 19
ábrán, 195. oldal) központosító stift-
jére. Ezeknek probléma nélkül be kell csúszniuk a központosító léc hornyaiba (8. poz. a 3.9 -
19 ábrán, 195. oldal).
→ A tartó ütközési pontján a reteszelőkilincsek (9. poz. a 3.9 - 19
ábrán, 195. oldal) rákattannak
a tartó reteszelőgörgőire (5. poz.).
3
A felületi tár tartója a kezelőfelületről reteszelhető és oldható. A tartó beültetés közbeni cseréje
ilyen módon megszakítás nélkül elvégezhető.
Méretek H x SZ x M 429 mm x 376 mm x 200 mm
Helyfoglalás az alkatrészasztalon 32 hely
a
a) A maradék 8 helyen X-szállítók helyezhetők el. Reteszelő- és tartószegélyek alkalmazása esetén az oldalt
kiálló rögzítőkar miatt a helykínálat 6-ra csökken.
Elhelyezési lehetőség az X sorozat automatáin 2. és 4. hely
Szoftver
Állomási szoftver az SR.601.xx verziótól
Programozórendszer a SIPLACE Pro 3.0 verziótól
Beültetőfej-spektrum TwinStar, CPP
Beültető automata 2. hely 4. hely
X4 1 1
X3 2 1
X2 2 2
