5.9.4 Tartó kiegészítő hevedertekercshez
5
5.9 - 2 ábra Tartó kiegészítő hevedertekercshez
(1) Tartó kiegészítő hevedertekercshez, cikk-szám 00141217-xx
(2) Befogókészülék a tartóhoz
5
Az X-sorozat szállítói akkor tudják problémamentesen feldolgozni a hevedereket, ha szállító és a
hevedertekercs közötti oldalsó eltérés 60 mm-nél nem nagyobb. Ha előre adott felszerelés miatt
az oldalsó eltérés nem tartható, kiegészítő hevedertekercshez (1. poz.) való tartó használatát ja-
vasoljuk. Dugja a tartót egyszerűen a befogószerkezetbe (2. poz.) és csúsztassa el addig, amíg
a maximálisan megengedett eltérés 60 mm alá csökken. Az alkatrészkocsi összesen 5 befogó-
szerkezettel rendelkezik. Minden hevedertekercs-tartó két hevedert képes befogadni, azaz legfel-
jebb tíz 15" (381 mm) méretű tekercs helyezhető el a hevederkonténer felett.
Max. 60 mm
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Ellenőrzés végrehajtása Az SR.70x.xx szoftververziótól Kiadás 01/2011
326
5.9.5 Elválasztólemezek behelyezése a hevederkonténerbe
→ Az elválasztó lemeznek különböző élei vannak, és kétféleképpen helyezhető be a heveder-
konténerbe. Bedugható-tengely használata esetén az elválasztólemez a bedugható-tengely
nyílásával felfelé néz (lásd a 4. poz.t az 5.9 - 3
ábrán). Ha Ön nem használ bedugható-ten-
gelyt, akkor az elválasztólemez lekerekített éle mutat felfelé (lásd az 5. poz.t az 5.9 - 3
ábrán).
→ Helyezze be az elválasztó lemezeket, ahogy az a 5.9 - 3
. ábrán látható és figyeljen oda, hogy
a hevederkonténer legkisebb beosztása 2-es beosztás legyen. Így elkerülheti a beültetési hi-
bákat.
→ Ellenőrizze, hogy az elválasztólemezek mindhárom vezetőcsíknál azonos reteszelési hely-
zetben vannak-e. Máskülönben az elválasztólemez elferdül vagy elhajlik.
5

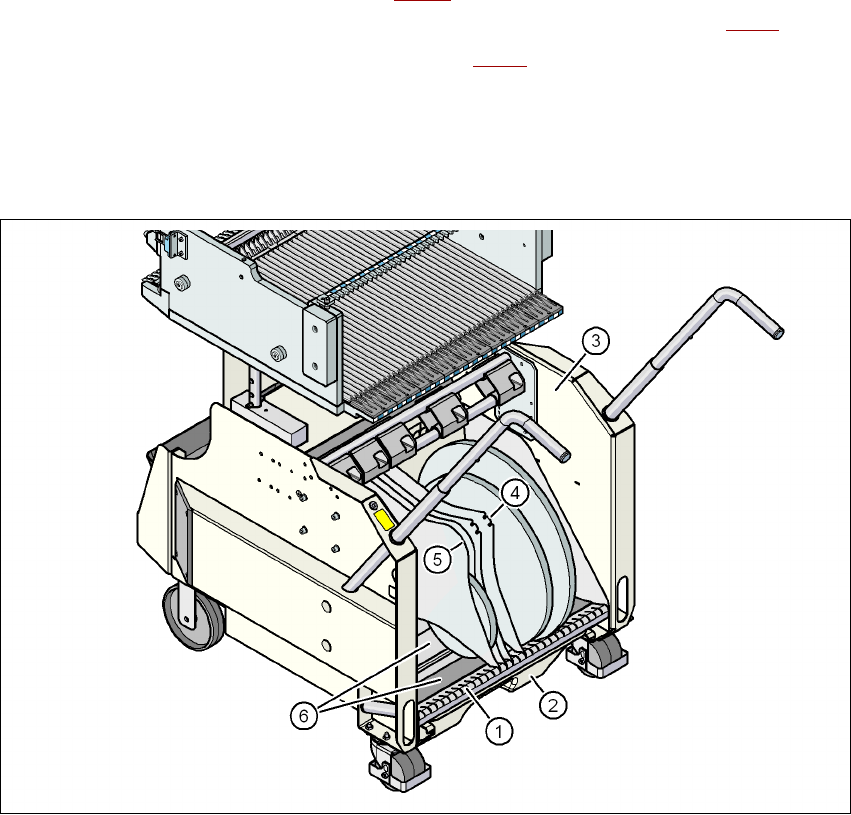

5.9 - 3 ábra Elválasztólemezek a hevederkonténerben
(1) Vezetőcsík az elválasztó lemezekhez
(2) Hevederhulladék-tartály
(3) Hevederkonténer
(4) Az elválasztólemez helyzete, ha használnak bedugható-tengelyt
(5) Az elválasztólemez helyzete, ha nem használnak bedugható-tengelyt
(6) A hevedertekercsek csúszófelületei
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Szállítók felszerelése
327
5.10 Szállítók felszerelése
5.10.1 Útmutatás a szállítók kezelésére vonatkozóan
A szállítók precíziós készülékek. Ezért körültekintően bánjon velük.
→ Kerülje, hogy a szállítók akadályokba ütközzenek.
→ Ne hagyja a szállítókat leesni.
→ Állagmegóvásukhoz csak alkalmas szerszámot használjon.
5.10.2 X-szállítók levétele az alkatrészasztalról
5
5.10 - 1 ábra X-szállítók levétele az alkatrészasztalról
(1) Levevő fogó
(2) Állapotkijelzés
(3) LCD-kijelző
(4) Kilincs az X-szállító reteszeléséhez
5
Üzemkész állapotban az állapotjelző (2. poz. a 5.10 - 1 ábrán, 327. oldal) zölden világít, ha az
aktuális felszerelés tartalmazza az X-szállítót. Ha a szállító nincs az aktuális felszerelésben, az
állapotkijelző sötét marad.
