Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat Az automata felállítása Az SR.70x .xx szoftververziótól Kiadás 01/2011 260 4 4.3 - 19 ábra Box-PC fiók SIPLACE X4/X3/X2-höz, hátulsó oldal - csatlakoz…
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
259
4.3.11 Box-PC fiók felszerelése a SIPLACE X4/X3/X2-re
4.3.11.1 Box-PC fiók - az elektromos csatlakozási helyek
4
4.3 - 18 ábra Box-PC fiók SIPLACE X4/X3/X2-höz, elülső oldal - csatlakozódugó csatlakoztatása
USB-Hub
Videomultiplexer
Vezérlő számítógép
Gépvezérlő
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
260
4

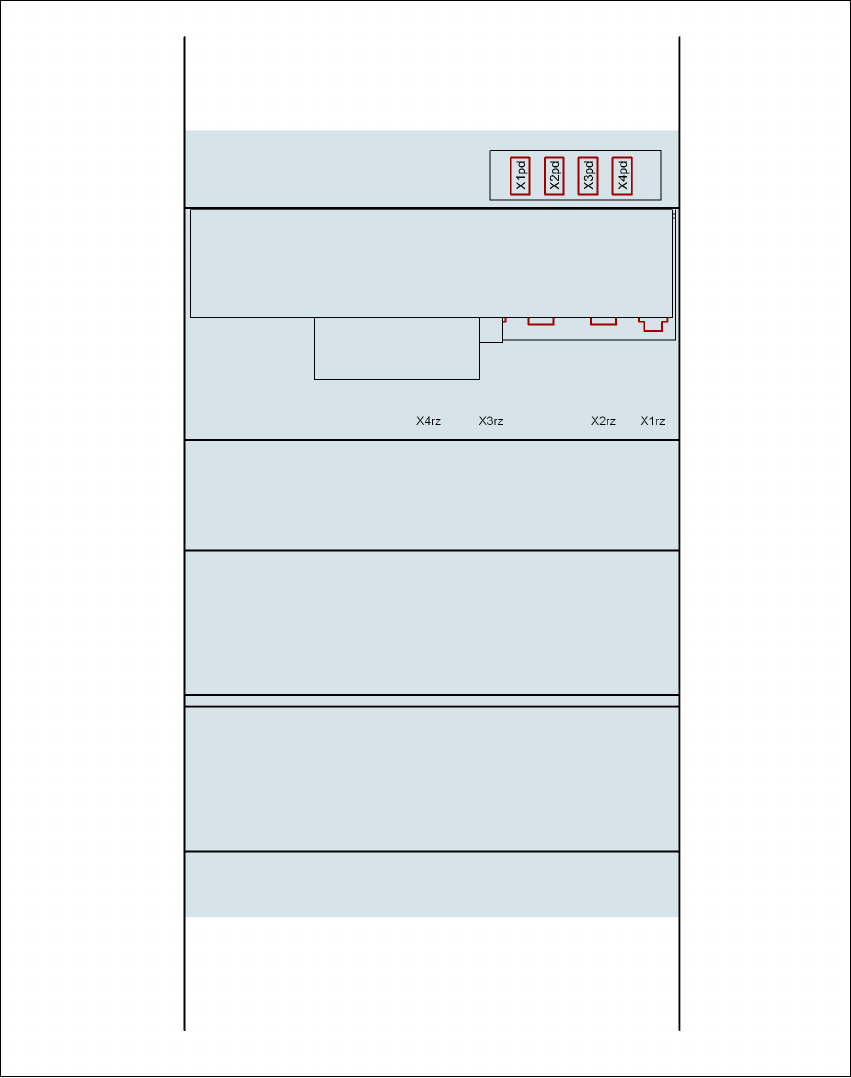

4.3 - 19 ábra Box-PC fiók SIPLACE X4/X3/X2-höz, hátulsó oldal - csatlakozódugó csatlakoztatása
USB-Hub
DC/DC-konverter
Vezérlő számítógép
Gépvezérlő
Box-PC fiók feszültségelosztója
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
261
4.3.11.2 X4/X3/X2 Box-PC fiók - dugaszolható csatlakozók az elülső oldalon
4
→ Ellenőrizze a következő dugaszolható csatlakozásokat is:
4
Box-PC fiók, elülső oldal
(4.3 - 20
ábra, 263. oldal)
Csatlakozódugó
Csatlakozó kábel
UTALÁSCsatlakozódugó Kábel
X0pr
a
X0pr 03009778 Ütközésig bedugaszolni
X1pr
a
X1pr 03009838 Ütközésig bedugaszolni
X2pr
a
X2pr 03009755 Ütközésig bedugaszolni
X3pr
a
X3pr 03009756 Ütközésig bedugaszolni
X0ps
a
X0ps 03009798 Ütközésig bedugaszolni
X1ps
a
X1ps 03009818 Ütközésig bedugaszolni
X2ps
a
X2ps 03009757 Ütközésig bedugaszolni
X3ps
a
X3ps 03009758 Ütközésig bedugaszolni
X6pc X6pc 03010478 Ütközésig bedugaszolni
X5pv X5pv 03051749 Csavarokkal rögzíteni
X6pv X6pv 03051750 Csavarokkal rögzíteni
a) Ez a csatlakozó kamerákhoz való.
Box-PC fiók, elülső oldal
(4.3 - 20
ábra, 263. oldal)
Csatlakozódugó
Csatlakozódugó Kábel
X1pa X4rz (Box-PC, hátulsó oldal) 03050908-W2
X1pc X4rz (Box-PC, hátulsó oldal) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (Box-PC, hátulsó oldal) 03052633-W1
