Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen Az SR.70x.xx szoftververziótól Kiadás 01/2011 A jelz ő lámpák állapotkijelzései 315 5.7 A jelz ő lámpák állapotkijelzései A jelz ő lámpák jelzik az automata üzem …
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Riasztási információk és online-súgó Az SR.70x.xx szoftververziótól Kiadás 01/2011
314
Válassza ki a riasztási listában a riasztás kijelzést, amelyről információkat szeretne kapni.
Az információk megjelenítéséhez kattintson a "Súgó megjelenítése" (4) gombra.
Egy másik riasztáshoz tartozó riasztási információkat a súgórendszer (5) indexe segítségével, a
riasztási szám megadásával lehet keresni és megjeleníteni.
5.6.3 A színek jelentése a riasztási információkban az online-súgóban
5
5.6.4 Összefüggésérzékeny online súgó
Az aktuális nézethez tartozó információk megjelenítéséhez, az ikonra történő kattintással
elindul az állomás-számítógép súgórendszere. A riasztási információkkal megnyílik a súgó-
rendszer főablaka. Az információk ekkor az éppen látható nézetre vonatkoznak, ahonnét a súgó
elindításra került. A tartalomjegyzék, az index és a keresőfunkciók segítségével az online-súgó
valamennyi tartalma elérhető.
Szöveg jelölés Jelentés
Piros szöveg Riasztási szám és riasztási üzenet
Fekete szöveg A riasztás lehetséges oka(i)
Zöld szöveg Utasítások a riasztások elhárítására
Kék, aláhúzott szöveg Kiegészítő információk behívása
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A jelzőlámpák állapotkijelzései
315
5.7 A jelzőlámpák állapotkijelzései
A jelzőlámpák jelzik az automata üzemállapotait és hibás funkcióit.
5.7.1 Funkció-leírás

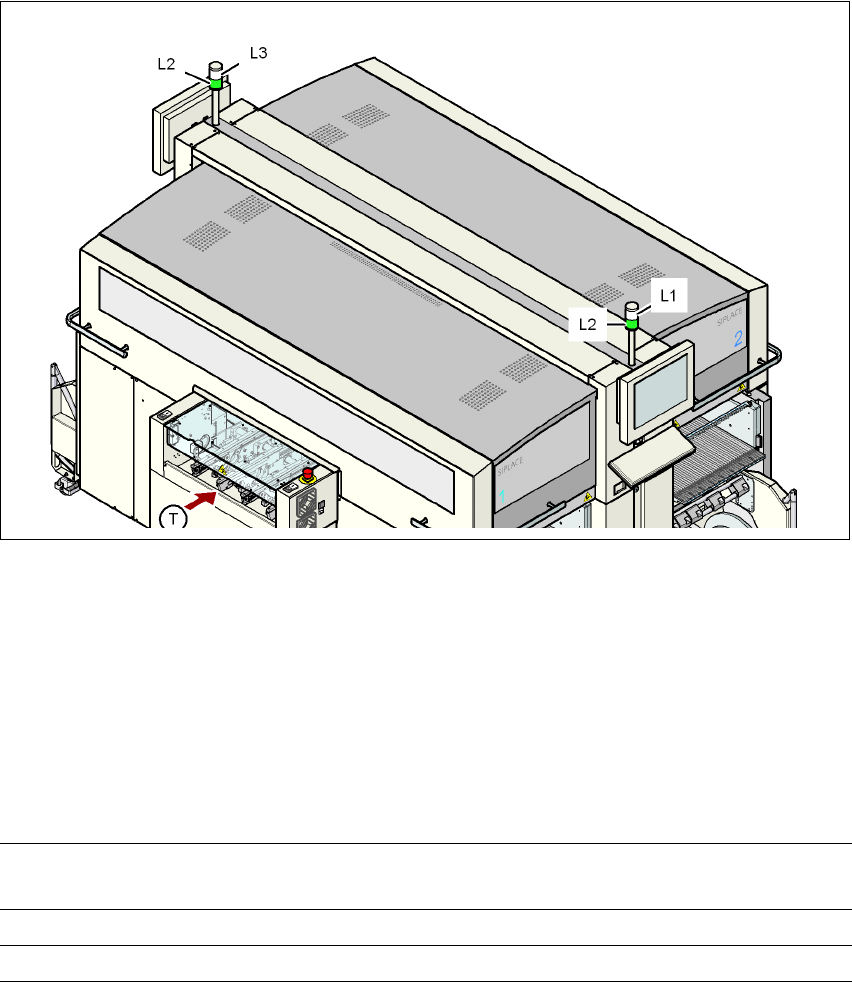

5.7 - 1 ábra Üzemállapot jelzőlámpák
L1 fehér jelzőlámpa, a jobboldalon
L2 zöld jelzőlámpa, két lámpa párhuzamosan van kapcsolva
L3 fehér jelzőlámpa, a baloldalon
T NYÁK-szállítási irány
5
5
5.7.2 Villogási frekvenciák
5
Normál villogás Zöld jelzőlámpa: 700 ms ki, 700 ms be
Fehér jelzőlámpa: 500 ms ki, 500 ms be
Rövid ideig tartó villogás 100 ms be, 1000 ms ki
Gyors villogás 100 ms be, 200 ms ki
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
A jelzőlámpák állapotkijelzései Az SR.70x.xx szoftververziótól Kiadás 01/2011
316
5.7.3 Zöld jelzőlámpák
Oldalanként egy-egy zöld lámpa van. A két lámpa párhuzamosan van kapcsolva úgy, hogy mindig
szinkronban vannak. A zöld lámpa jelzi, hogy az automata gyártási üzemmódban van vagy hogy
le lett állítva.
UTALÁS 5
Referencia felvétel, kézi funkció vagy kalibrálási folyamat alatt a zöld és fehér lámpák kombináci-
ója használatos - lásd a 5.7.5. fejezetet, 320. oldal.
Állapot Jelentés
Ki Az automata le lett állítva (kezelő által vagy riasztás miatt)
Normál villogás Az automata gyártási üzemmódban fut, de pillanatnyilag nem gyárt
az alábbi okok egyike vagy mindegyike miatt:
– Várakozás NYÁK-ra a bemenő területen
– és/vagy várakozás arra, hogy a kimenő terület szabad legyen
("Szállítási torlódás" vagy várakozás arra, hogy egy NYÁK-ot
elvigyenek)
Rövid ideig tartó villogás Az automata le lett állítva
és
az automata pillanatnyilag nem tud gyártani: valamit még végre kell
hajtani, például:
– várakozás megbízásra és felszerelési adatokra
– referencia felvétel, egy része (például: szállító-pozíciófelisme-
rés, pipettakonfiguráció ellenőrzése) még folyamatban van.
– A tengelyeket a gyártás fogadása előtt mozgatni kell.
Be Az automata akkor is gyárt, ha figyelmeztetés került kiadásra.
