Az automata m ű szaki adatai Üzemeltetési útmutató SIPLACE X-sorozat Portálrendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011 146 3.6.4 Az Y -tengely felépítése 3 3.6 - 6 ábra Y -tengely felépítése (1) Y -lineáris mo…
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Portálrendszer
145
Az X-tengely lényegében a következő fő alkatrészekből áll:
– Portálkirakó (1)
– Fejtartó X-lineáris motorral (primer rész) (2)
– Lineáris útmérő rendszer (3)
– Vezetőrendszer (4)
– Permanens mágnes (az X-lineáris motor szekunder része) (5)
– Kábelvezető (8)
3
A fejtartó (2) a következő komponenseket fogadja be:
– Alsó-portálkamera (a NYÁK érzékelő rendszer NYÁK-kamerája) (6)
– Fejlemez-csomag (7)
–Mérőrendszer mérőfeje
– Collect&Place-fej vagy SIPLACE TwinStar
A portálkirakó (1. poz. a 3.6 - 5
ábrán, 144. oldal) szénszálas kompozitanyagból készül. Ez a tech-
nológia rendkívül csekély súly mellett extrém merevséget biztosít az alkatrésznek.
Az X tengelyt egy lineáris motor hajtja. A hajtás szekunder része egy permanens mágnesből áll,
amit a portálkirakóra szerelnek, a primer rész a fejtartóra van csavarozva. A fejtartót úgy szer-
kesztették meg, hogy minden beültetőfej-típus felerősíthető rá - ez a SIPLACE automatákkal járó
nagyfokú rugalmasság további jele.
3.6.3 Az X-tengely műszaki adatai
3
Meghajtás Közvetlen, lineáris motor
Max. sebesség 2,5 m/s
A portálok elmozdulási útja 480 mm (SIPLACE X4, X3, X2)
456 mm (SIPLACE X4I: 2. portál és 4. portál)
477 mm (SIPLACE X4I: 1. portál és 3. portál)
Útmérő rendszer Lineáris fém mérőléc
A mérőléc hossza 520 mm
Felosztás 1 µm
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Portálrendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011
146
3.6.4 Az Y-tengely felépítése
3

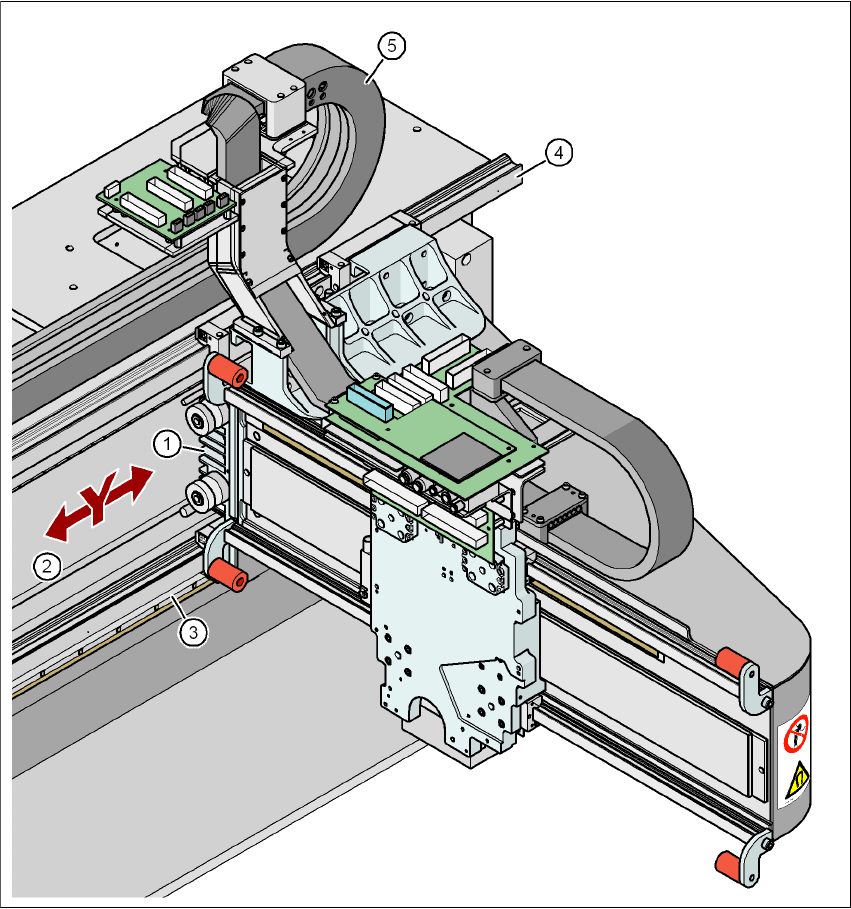

3.6 - 6 ábra Y-tengely felépítése
(1) Y-lineáris motor (primer rész)
(2) Permanens mágnes (az Y-lineáris motor szekunder része)
(3) Lineáris útmérő rendszer
(4) Vezetőrendszer
(5) Kábelvezető
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Portálrendszer
147
Az Y-tengely lényegében a következő fő alkatrészekből áll:
– Y-lineáris motor (primer rész) (1)
– Permanens mágnes (az Y-lineáris motor szekunder része) (2)
– Lineáris útmérő rendszer (3)
– Vezetőrendszer (4)
– Kábelvezető (5)
Az Y tengelyt egy lineáris motor hajtja. A hajtás szekunder része permanens mágnesekből áll, és
a gép-állványra van szerelve. A primer rész a portálra van csavarozva.
3.6.5 Az Y-tengely műszaki adatai
3
Meghajtás Közvetlen, lineáris motor
Max. sebesség 2,5 m/s
A portálok elmozdulási útja 839 mm (SIPLACE X4I)
1430 mm (SIPLACE X4, X3, X2)
Útmérő rendszer Lineáris fém mérőléc
A mérőléc hossza 1850 mm
Felosztás 1 µm
