Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat Az automata felállítása Az SR.70x .xx szoftververziótól Kiadás 01/2011 278 4.3.17.3 Az automat a beigazítása a sorba → A villástargoncával állítsa az …
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
277
FIGYELEM! 4
Az automata megemelése előtt feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
– A villatávolságnak 800 és 900 mm közöttinek kell lennie. A villástargonca felfekvési felületeit
a 4.3 - 29
ábrán láthatja a 276. oldalon. A felfekvő felület külső távolsága 1120 mm. Kifeje-
zetten tilos a villatávolságot annyira megnövelni, hogy a villa az automatát a gépkeret oldalsó
részénél emelje. Ennek következménye a gépkeret deformálódása volna.
→ Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen. Ha egy szi-
lárd alátétet helyeznek a villa és az automata közé, az megakadályozza az automata felbo-
rulását emeléskor. Így elkerülhető a gép lábainak egyoldalú terhelése, ami a lábak
rögzítésének deformálódásához vezetne. Javasoljuk, hogy az automata emelését egy máso-
dik személy figyelje és biztosítsa, hogy az automata a villástargoncával történő megemelé-
sekor ne boruljon el.
4.3.17.2 Amit szállításkor feltétlenül figyelembe kell venni
FIGYELEM! 4
Szállításkor feltétlenül ügyeljen rá, hogy a gép minden lába szabadon lebegjen a padló felett. Ha
szállítás közben a gép lábai súrolják a padlót vagy akadályba ütköznek, akkor megsérülhetnek a
géplábak rögzítése a gépkeretben!
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
278
4.3.17.3 Az automata beigazítása a sorba
→ A villástargoncával állítsa az automatát a sor szabad helyére.
FIGYELEM! 4
Lassan süllyessze le az automatát. Ezalatt egy második személy ellenőrizze, hogy a géplá-
bak egyidejűleg támaszkodjanak le a padlóra. A géplábak egyoldalú, gyors felütközése a
géplábak rögzítésének deformálódásához vezet.
4
4.3.17.4 Igazítsa be az automatát a légpárnás szállítórendszerrel
→ Helyezze a gépkeret alá a légpárnás szállítórendszer négy légpárnáját.
→ Emelje meg az automatát és igazítsa be a sorhoz képest.
→ Ellenőrizze a szomszédos automata nyomtatott áramköri lap-szállító rendszerétől mért távol-
ságot. Ennek 1 mm és 3 mm közöttinek kell lennie.
→ Süllyessze le az automatát.
4
4.3 - 30 ábra A légpárnás szállítórendszer felfekvési helyei
(1) A légpárnás szállítórendszer felfekvő felületei
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
279
4.3.18 Az automata végleges beigazítása
→ Fektesse a vízszintmérőt X- és Y-irányban is a nyomtatott áramköri lap szállító oldalpanelére,
az 1. beültetőterületen (lásd 4.3 - 31
ábra). A NYÁK-továbbítási szélesség előre beállított:
Egyszeres szállítószalag 210 mm
Dupla szállítószalag, 1. adagoló 100 mm
Dupla szállítószalag, 2. adagoló 210 mm 4
UTALÁS: 4
Dupla szállítószalag esetén az X-irányú beállításhoz mindig csak az automata külső oldalpa-
nelére fektesse a vízszintmérőt.
→ Mérje meg a NYÁK-szállító szalag felső széle és a talaj közötti távolságot. Ennek a távolság-
nak 800 mm-nek, 900 mm-nek, 930 mm-nek ill. 950 mm-nek kell lennie.
4

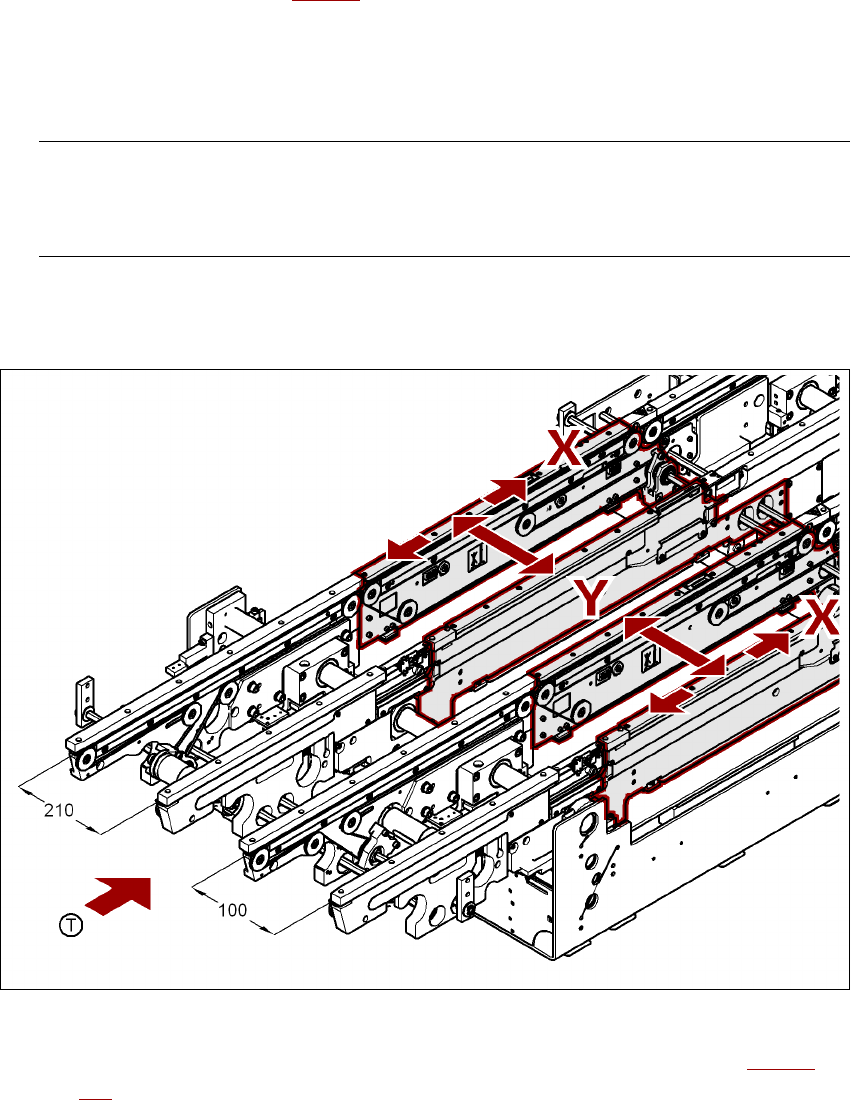

4.3 - 31 ábra Az automata X- és Y-irányú beigazítása
→ A 36-os villáskulccsal állítsa be az M24x2x120 méretű beállítócsavart (1. poz. a 4.3 - 32 áb-
rán, 280
. oldal) úgy, hogy a szükséges NYÁK-szállítási magasságnál a vízszintmérő libellája
ne mutasson eltérést a nullponttól.
