Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat Biztonsági utasítások az automata szállításá hoz Az SR.70x.xx szoftververziótól Kiadás 01/2011 62 2.4 B iztonsági ut asítások az automat a szállításához 2 Az automata…

100%1 / 450
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Lézerosztályozás
61
2.3.3 2. lézerosztály
A következő szerkezeti egységek a 2. lézerosztályba tartoznak:
– Lézer-fénysorompó, 1. beültetőterület a NYÁK szállítószalagon (konvejor)
– Lézer-fénysorompó, 2. beültetőterület a NYÁK szállítószalagon
– Nyomtatott áramköri lap vonalkódolvasó
– AR-érzékelő a SpeedStar-on
– AR-érzékelő a MultiStar-on
2
2.3.4 3B lézerosztály
A 3D-koplanaritásérzékelő a 3B lézerosztályhoz van hozzárendelve.
2
UTALÁS: 2
Ha a 3D-koplanaritásérzékelőt telepítették, akkor a teljes berendezés a 2. lézerosztályba tarto-
zik.
2
Lézersugárzás
Ne nézzen a sugárba!
2
Lézersugárzás
Ne tegyék ki sugárnak!
2
Lézersugárzás
Ne nézzen a sugárba!
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Biztonsági utasítások az automata szállításához Az SR.70x.xx szoftververziótól Kiadás 01/2011
62
2.4 Biztonsági utasítások az automata szállításához
2

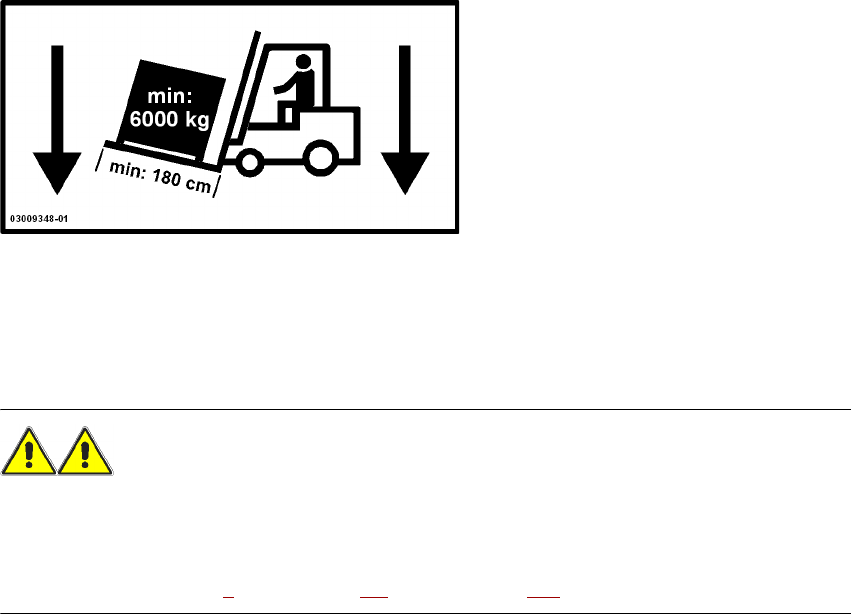

Az automata szállítására a következő specifikációnak megfelelő villástargoncát használjon:
Villahossz min. 1800 mm
Teherbírás min. 6000 kg
Villa szabad nyílása min. 350 mm 2
FIGYELEM
DŐLÉSVESZÉLY! 2
Amennyiben a villástargonca szükséges specifikációját nem tartják be, fennáll annak veszélye,
hogy a villástargonca az automatával együtt felborul.
Az automata szállítása a 4 fejezetben, a 4.1 szakaszban, a 209. oldalon van leírva.
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Biztonsági utasítások az automata üzemeltetéséhez
63
2.5 Biztonsági utasítások az automata üzemeltetéséhez
2.5.1 Biztonsági útmutatások a védőfedelek lezárásához
Annak érdekében, hogy minden sérülési kockázatot kizárjon a gép védőfedeleinek lezárásánál,
az üzemeltetőnek a személyzetet fel kell szólítania arra, hogy a védőfedeleket kizárólag az alábbi
leírás szerint kezelje.
VIGYÁZAT!
UJJBECSÍPÉS VESZÉLYE
AVÉDŐFEDELEK SZAKSZERŰTLEN LEZÁRÁSA ESETÉN 2
2

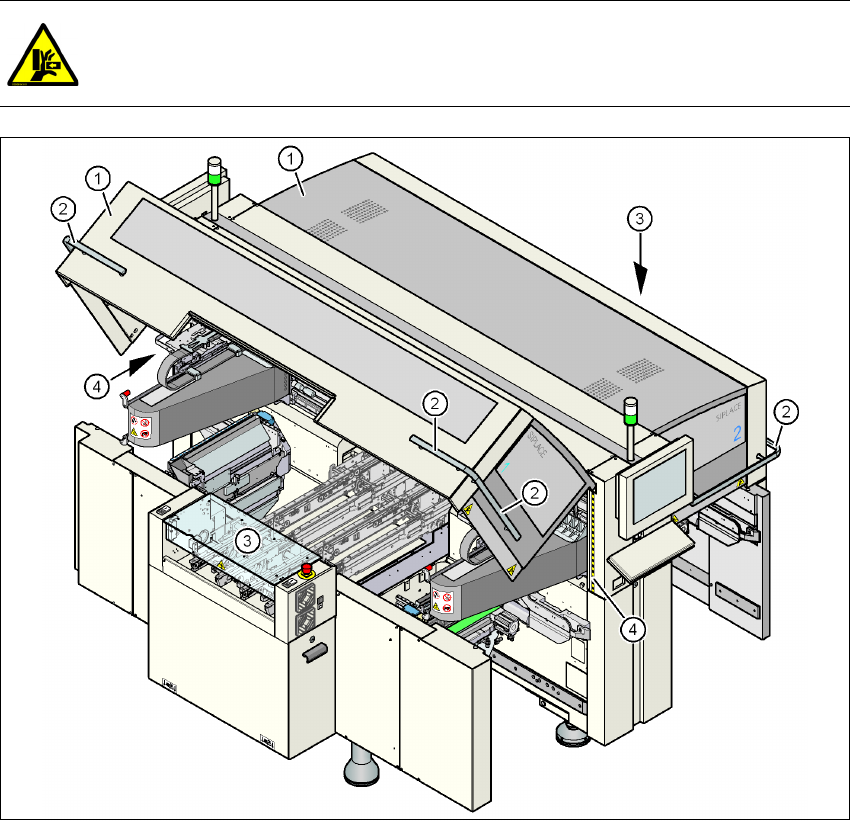

2.5 - 1 ábra Biztonsági útmutatások a védőfedelek lezárásához
(1) Védőfedelek
(2) Fogórudak
(3) Borítólapka a NYÁK szállítószalag (konvejor) felett
(4) Figyelmeztető csík
