Az automata m ű szaki adatai Üzemeltetési útmutató SIPLACE X-sorozat Alkatrészkocsi, SIPLACE X-sorozat Az SR.70x.xx szoftververziótól Kiadás 01/2011 200 3.10.4 Illeszt ő jelek a SIPLACE X-sorozatú alkatrészkocsin 3 3.10 …
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Alkatrészkocsi, SIPLACE X-sorozat
199
3.10.2 Leírás
A hevedertekercs-konténer (3. poz. a 3.10 - 3. ábrán) standard kivitelben max. 17" (432 mm) mé-
retű hevedertekercseket fogad be.
A hevederkonténer és az alkatrészkocsi között balról és jobbról két darab 5 mm-es nyílás található
(4. poz. a 3.10 - 3
ábrán, 198. oldal) ) a listák befogadására.
Az alváz alsó oldalán található a kihúzható hevederhulladék tartály (5. poz. a 3.10 - 3
. ábrán, 198.
oldal). A levágott hevederhulladék egy csúszdán át a hevederhulladék-tartályba kerül, amit a hul-
ladék szaporodásának függvényében üríteni kell.
A fogók (6. poz. a 3.10 - 3
ábrán, 198. oldal) ) fel vagy le hajthatók.
UTALÁS 3
Az automata üzemeltetéséhez valamennyi alkatrészkocsit, Matrix-Tray-Changer-t vagy
Wafflepack Changer-t fel kell csatlakoztatni az automatára. A szabad helyekre Dummy-szállítók
behelyezését a 2.6.5.1 szakaszban, a 84. oldalon leírtak alapján végezze el.
3.10.3 Műszaki adatok
3
3
Hosszúság x szélesség 727 x 592 mm²
752 x 592 mm² hulladéktartállyal
Az alkatrészasztal magassága 819,5 mm ha a NYÁK-szállítási magasság 830 mm
889,5 mm ha a NYÁK-szállítási magasság 900 mm
919,5 mm ha a NYÁK-szállítási magasság 930 mm
939,5 mm ha a NYÁK-szállítási magasság 950 mm
NYÁK-szállítási magasság 830 mm ± 15 mm (opció)
900 mm ± 15 mm (opció)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (SMEMA-opció)
A felhajtott fogók magassága 969 mm
Helyek száma 40 (8 mm X - hevederszállító)
Súly
Szállító nélkül
Szállítóval minden helyen
80,4 kg
139,6 kg
Hevedertekercs átmérő
Standard
Maximum
Max. 432 mm (17")
483 mm (19")
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Alkatrészkocsi, SIPLACE X-sorozat Az SR.70x.xx szoftververziótól Kiadás 01/2011
200
3.10.4 Illesztőjelek a SIPLACE X-sorozatú alkatrészkocsin
3

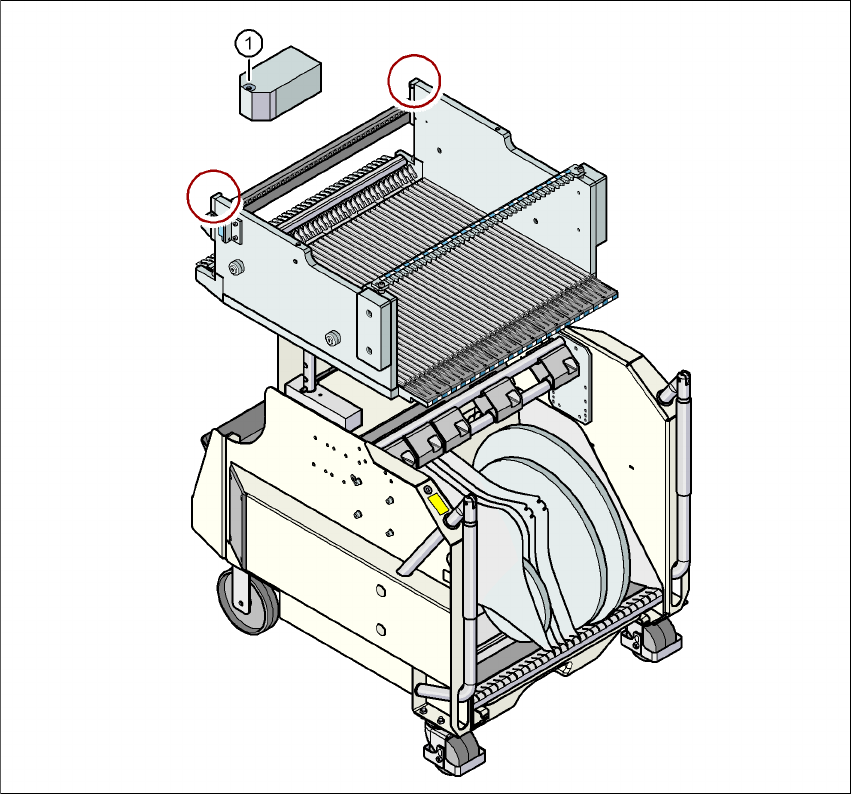

3.10 - 4 ábra Illesztőjelek a SIPLACE X-sorozatú alkatrészkocsin
(1) Illesztőjelek az alkatrészkocsin
A SIPLACE X-sorozat alkatrészkocsijának felcsatlakoztatása után a gép megméri az alkatrész-
kocsi illesztőjeleit.
A 0,5 mm-nél kisebb élhosszúságú alkatrészek esetén, azaz a 0402 és kisebb méretű alkatré-
szeknél az első alkatrész elvitele előtt megtörténik az alkatrész helyzetének meghatározása a he-
vedertáskáéval együtt.
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Alkatrészkocsi, SIPLACE X-sorozat
201
3.10.5 A SIPLACE-X sorozatú alkatrészkocsi méretei
3

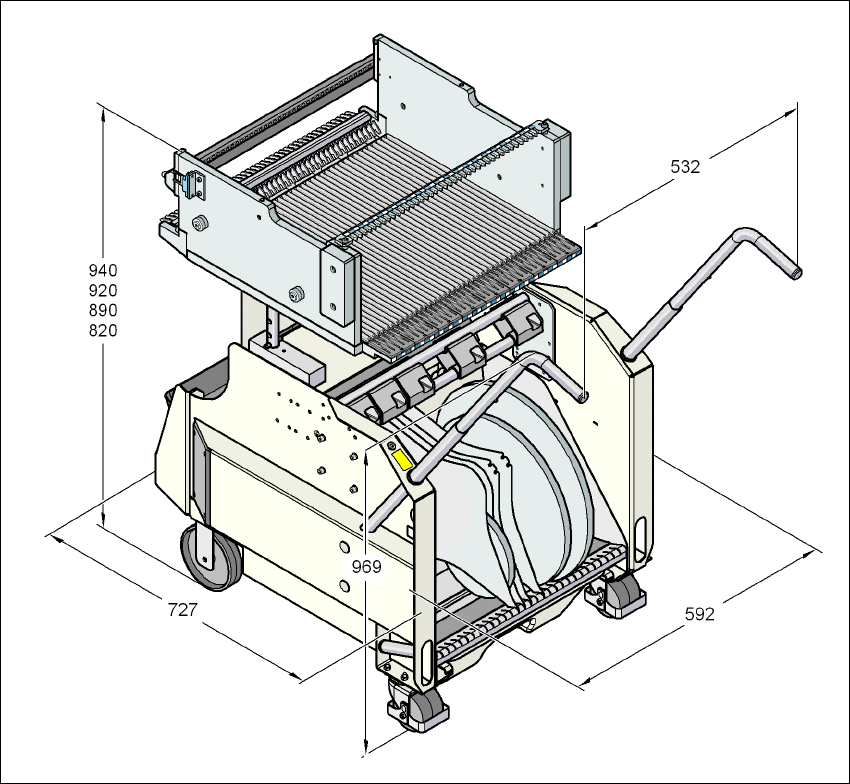

3.10 - 5 ábra A SIPLACE X-sorozatú alkatrészkocsi méretei, minden méret milliméterben
