參數設 置 : 應用實 例 1: 在 IC 元件中的應用 , 可測出 IC 腳短路 ﹑移位 等不良 . 參數設置如下 : OK NG Ok Rang e 的設置不 适宜太大 一般為 0 至 80 之間 16 Ok Rang e 的設置不 适宜太大 , 至
算法算法原理: 獲得檢測窗口內的亮度梯度.
窗口內各像素沿著長邊方向的亮度差就
是”Distribution”.”Width”
值是用來屏蔽掉窗口內灰塵或其它瑕疵的檢測結果
的影響,
有些灰塵或其它瑕疵會給亮度值起很大的干擾並影響我們的檢測結果的
精準.
檢測窗口的像素的灰度值分布圖
IC Bridge
根據右面Sample的計算原理
IC腳未短路時Sample值較低
<<Distribution>>
得出最後一行數據,
然後選取最小
一個數值作為“
Sample
根據右面Sample的計算原理
IC腳短路時Sample值較高
窗口內各像素沿著長邊方向的亮度差就
值是用來屏蔽掉窗口內灰塵或其它瑕疵的檢測結果
有些灰塵或其它瑕疵會給亮度值起很大的干擾並影響我們的檢測結果的
檢測窗口的像素的灰度值分布圖
檢測窗口內的像素分布
檢測窗口外的像素分布
(僅僅是超過檢測窗口的
一排的像素)
由于雜物等影響而使圖像受到
干擾從而使該點的像素值異常,
15
干擾從而使該點的像素值異常,
在下一步的處理之後可有效的
降低這種干擾.
選取每列的最大值和最小值,最後
得出兩行數據
將最大值減去最小值,再將相鄰三
個數值進行平均
然後選取最小
Sample
”值
計算Sample值的詳細過程
參數設置:
應用實例1:
在IC元件中的應用,可測出IC腳短路﹑移位
等不良. 參數設置如下:
OK NG
Ok Range
的設置不
适宜太大
一般為0
至
80之間
16
Ok Range
的設置不
适宜太大
,
至

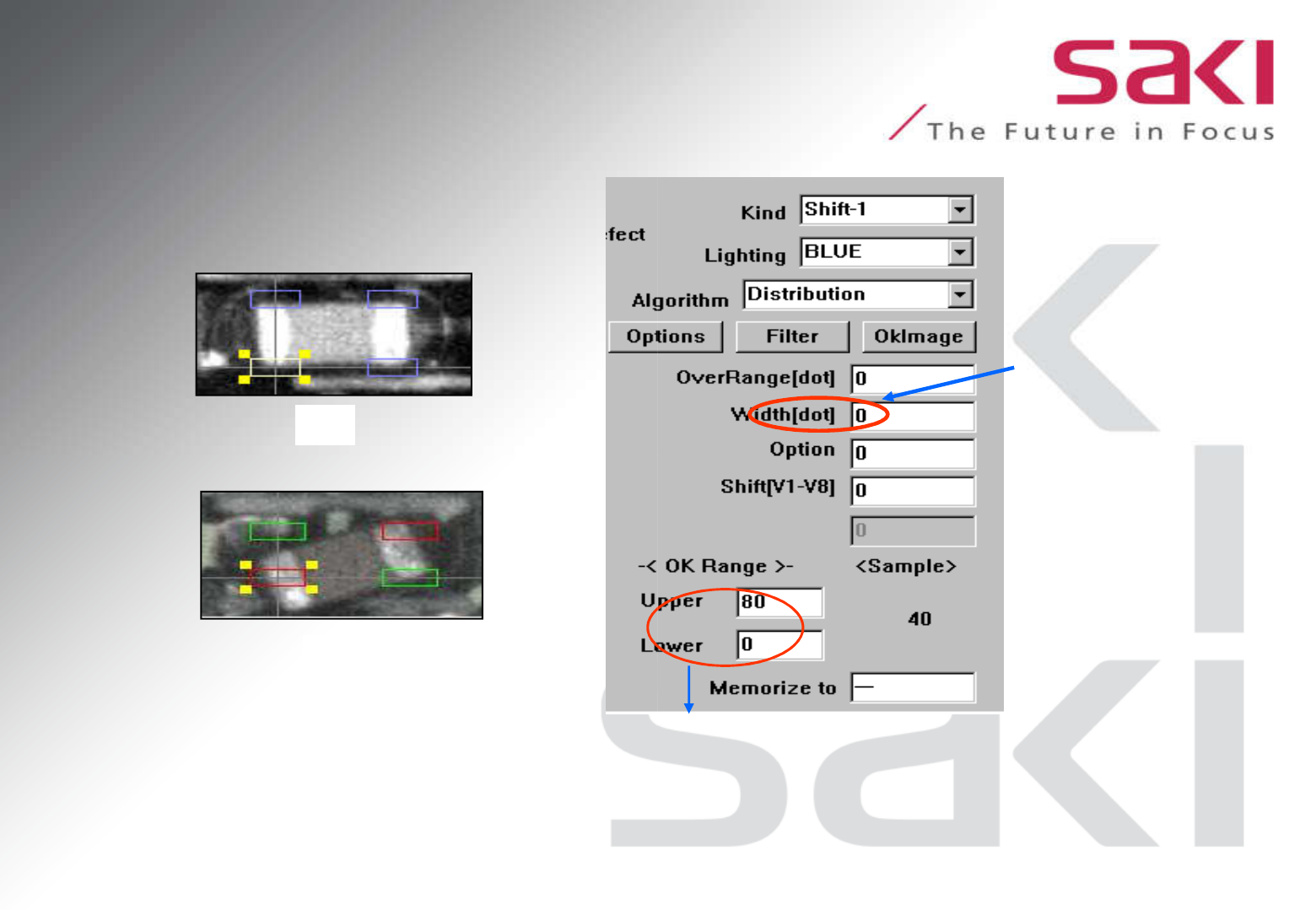

應用實例2:
在Chip料中的應用,可測出移位不
良.參數設置如下:
OK
NG
OK Range
的設置由物料及其周邊的環境來決定
適當的
設置此
參數可
有效的
降低由
17
降低由
于髒物
帶來的
干擾
的設置由物料及其周邊的環境來決定
