增加一個 新的檢測 窗口 复制當前 的窗口 當前的窗口內被設 置好的缺陷檢測標 準將被複製到其它 ” kind ” 相同的所有 窗口內 刪除與當前 的窗口 ” kind ” 相同 的所有窗口 Windows Edit 移動 窗口 定義用于掃描圖像 的攝像機 刪除當前一個 ( 或多個 ) 窗口 在 X 方向复制 當前窗口 在 Y 方向复制 當前窗口 跳過或恢復當 前一個 ( 或多個 ) 窗口的檢測 複製窗口設置 , 但忽略當前窗口的 針腳…
Library類型名
元件絲印名稱 Library名稱
元件類形
照明
方式
名稱
算法
類型
名稱
注解3
注解2
檢測
項目
列表
設定OK
範圍
對右上
角屏幕
的檢測
元件進
行放大
跳到下一個檢測窗口
跳到下一個相同類型的
檢測窗口
跳到下一個NG
的檢測窗口
跳到下一個相同類型的NG
檢測窗口
手動
檢測
注解1 更新同類形Library按鈕 檢測項目類型
注解4
參數設
定不同
的算法
有不同
設置跳過該
元件的檢測
78
有不同
的參數
設置項
計算
結果
存儲
計算
結果
的檢測窗口
保存當前檢測元件的圖片
可對當前檢測元件作出注解
退出編輯界面並且不
保存所作的修改
保存設置並返
回主程式界面
增加一個
新的檢測
窗口
复制當前
的窗口
當前的窗口內被設
置好的缺陷檢測標
準將被複製到其它
”kind”相同的所有
窗口內
刪除與當前
的窗口
”kind”相同
的所有窗口

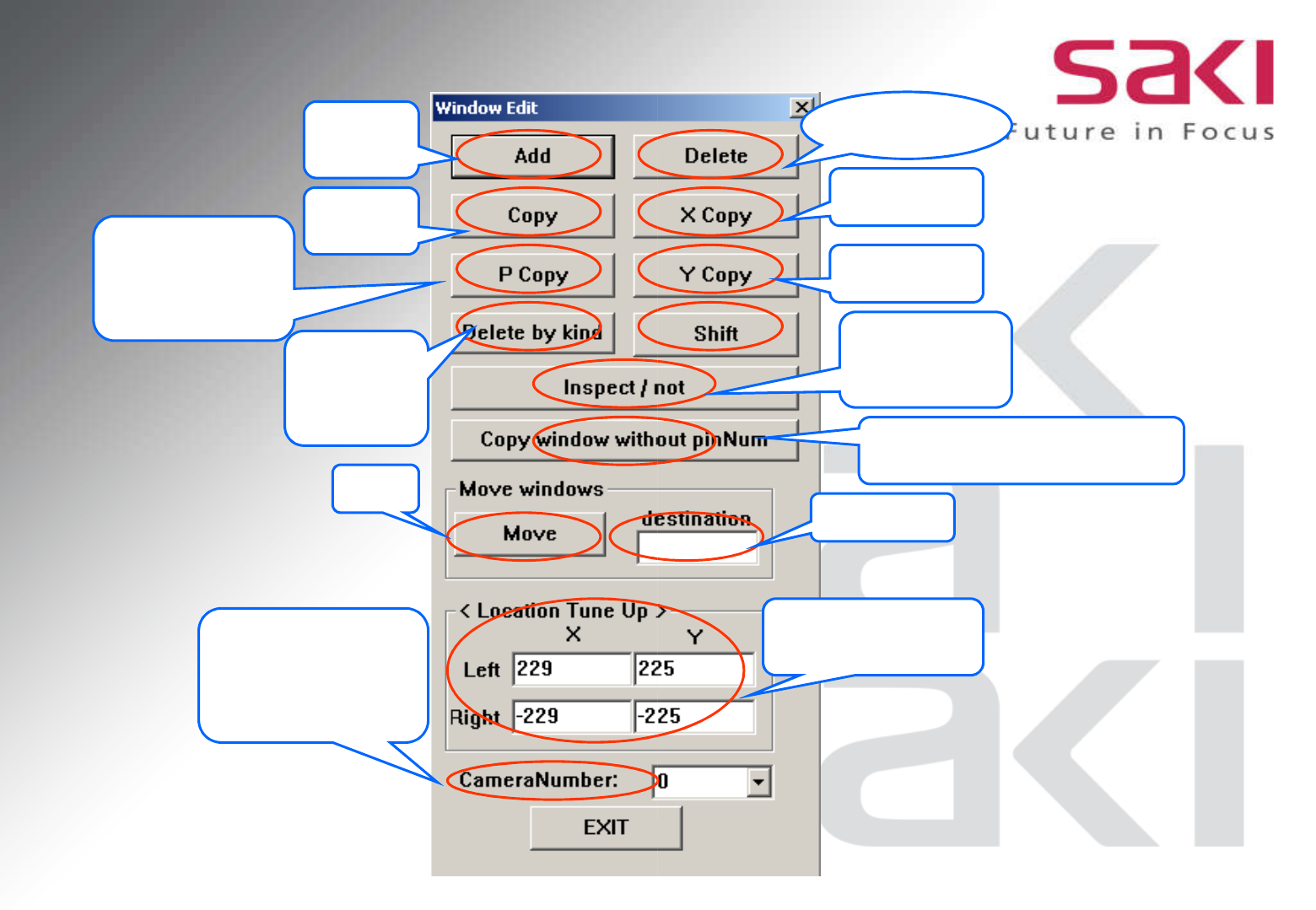

Windows Edit
移動
窗口
定義用于掃描圖像
的攝像機
刪除當前一個
(或多個)窗口
在X方向复制
當前窗口
在Y方向复制
當前窗口
跳過或恢復當
前一個(或多個)
窗口的檢測
複製窗口設置,但忽略當前窗口的
針腳編號.(此功能僅用於IC)
79
針腳編號.(此功能僅用於IC)
移動窗口到
期望位置
定義窗口的尺寸

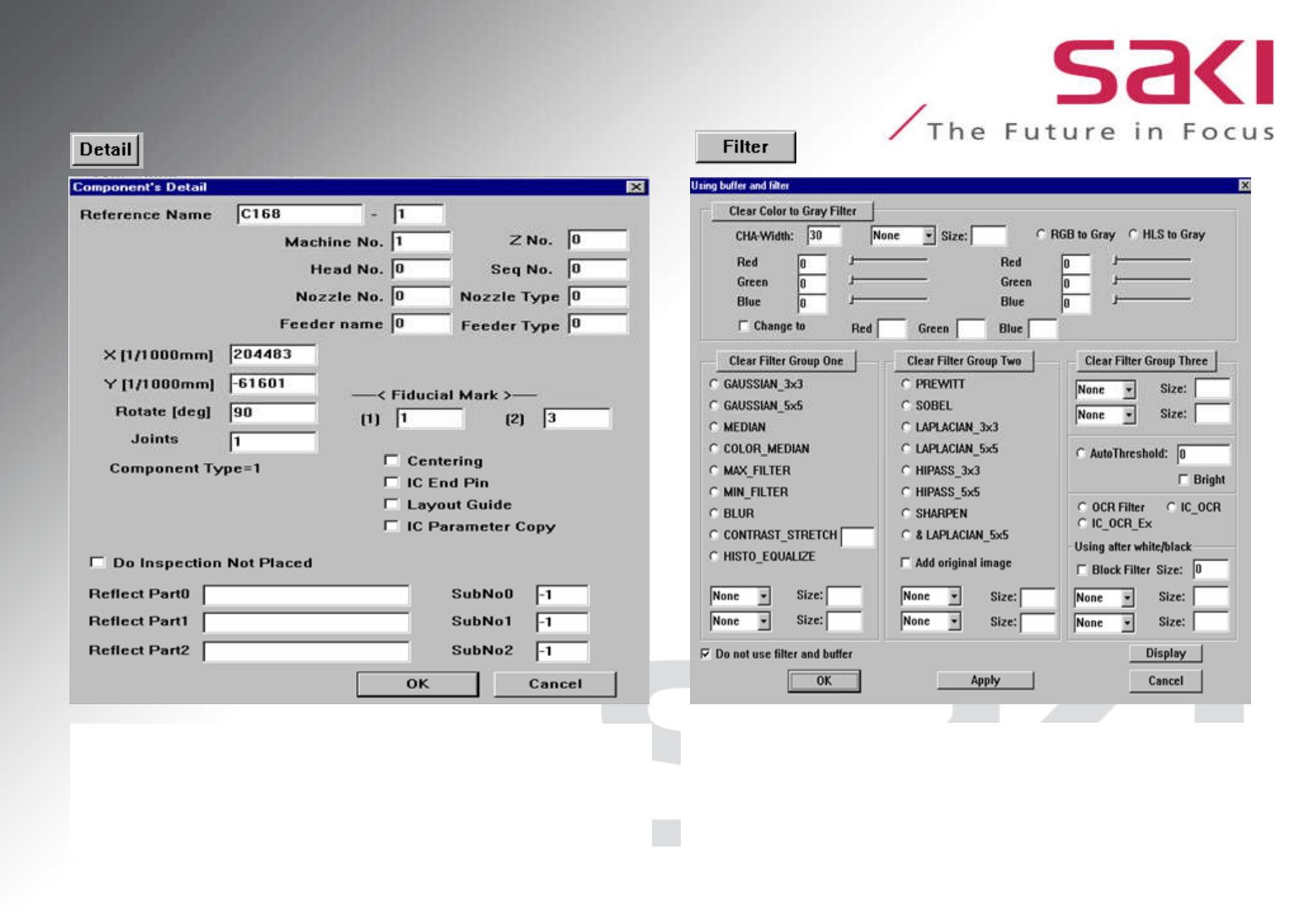

Detail & Filter Function
注解1:點擊Detail按鈕打開Component’s Detail對話框,可
對該元件進行更加詳細的描述.例如元件的名稱,在板上
的坐標位置,編制檢測程式時所用的工具以及所指向的
Fudicial marks點.
80
注解2: 點擊Filter按鈕打開Using buffer and filter對話
框.可對某些圖片或字母(絲印)由于印刷的原因,不夠
理想時, 使用Filter功能對其進行處理,使其達到我們
所需要的哪種效果.
