Detail & Filter Fun ction 注解 1: 點擊 Detail 按鈕打開 Com pon ent ’ s Detail 對話框 , 可 對該元件進行更加詳細的描述 . 例如 元件的名稱 , 在板上 的坐標位置 , 編制檢測程式時所用的 工具以及所指向的 Fudicial marks 點 . 80 注解 2: 點擊 Filter 按鈕打開 Using buffer and filter 對話 框 . 可對某些圖…
增加一個
新的檢測
窗口
复制當前
的窗口
當前的窗口內被設
置好的缺陷檢測標
準將被複製到其它
”kind”相同的所有
窗口內
刪除與當前
的窗口
”kind”相同
的所有窗口
Windows Edit
移動
窗口
定義用于掃描圖像
的攝像機
刪除當前一個
(或多個)窗口
在X方向复制
當前窗口
在Y方向复制
當前窗口
跳過或恢復當
前一個(或多個)
窗口的檢測
複製窗口設置,但忽略當前窗口的
針腳編號.(此功能僅用於IC)
79
針腳編號.(此功能僅用於IC)
移動窗口到
期望位置
定義窗口的尺寸
Detail & Filter Function
注解1:點擊Detail按鈕打開Component’s Detail對話框,可
對該元件進行更加詳細的描述.例如元件的名稱,在板上
的坐標位置,編制檢測程式時所用的工具以及所指向的
Fudicial marks點.
80
注解2: 點擊Filter按鈕打開Using buffer and filter對話
框.可對某些圖片或字母(絲印)由于印刷的原因,不夠
理想時, 使用Filter功能對其進行處理,使其達到我們
所需要的哪種效果.

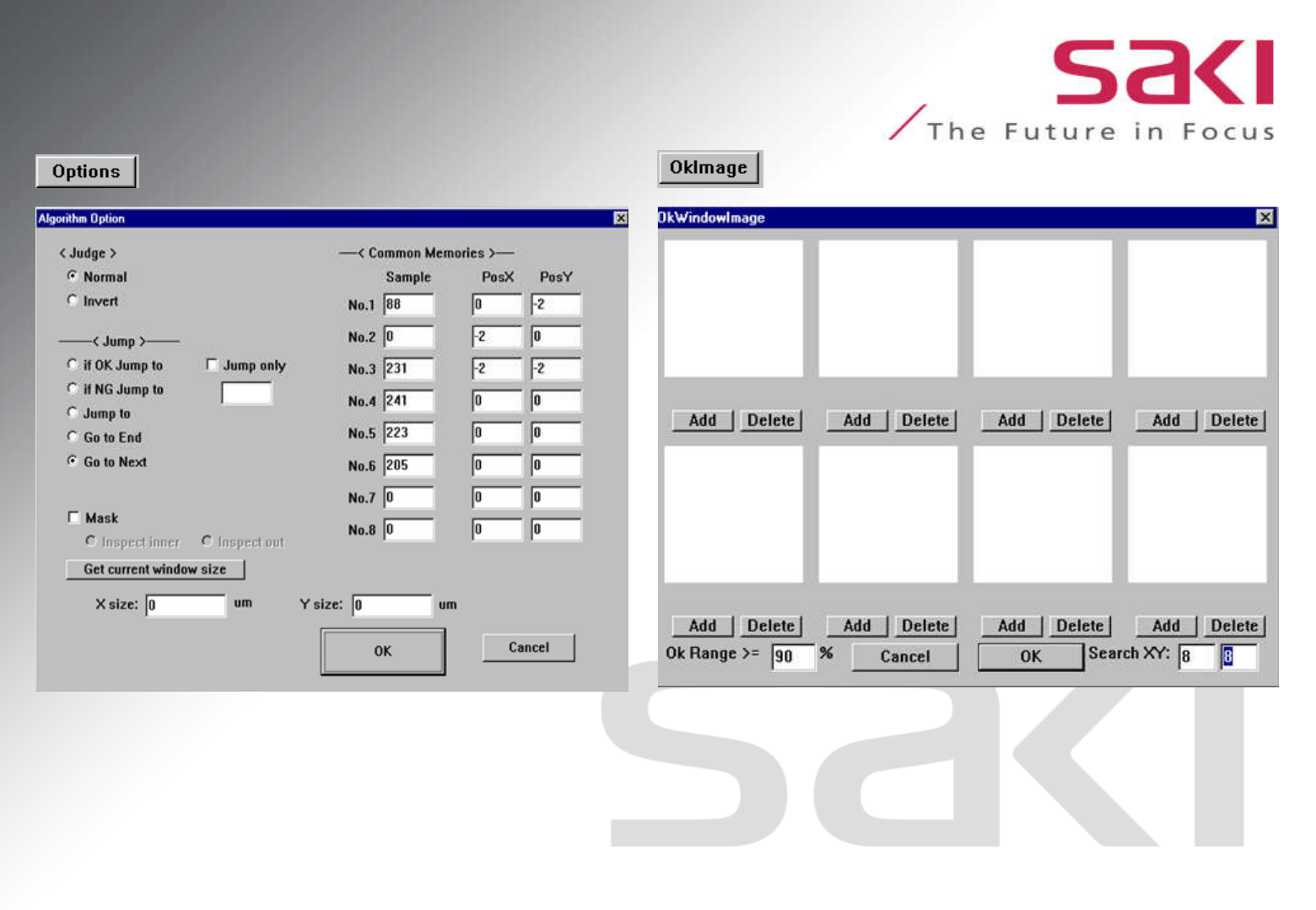

Options & OKImage Function
注解3:點擊Options按鈕即可打開Algorithm Option對話
框.使用此功能,可以按我們的意願設定檢測路徑. 也可
以使用Mask檢測功能和得到當前編輯元件的X軸.Y軸
坐標等.
81
注解4:點擊OkImage按鈕打開OkWindow Image對話
框.OkImage功能用于:當某一個元件經常產生誤判而又難以
調試時,用增加OK圖片的方式來減少此類情況的誤判.一個元
件的同一個檢測項目至多可使用8張圖片.
