SAKI AOI入門指南.pdf - 第52页
參數設 置 : 52
<<<<LiftedLendLiftedLend>>>>

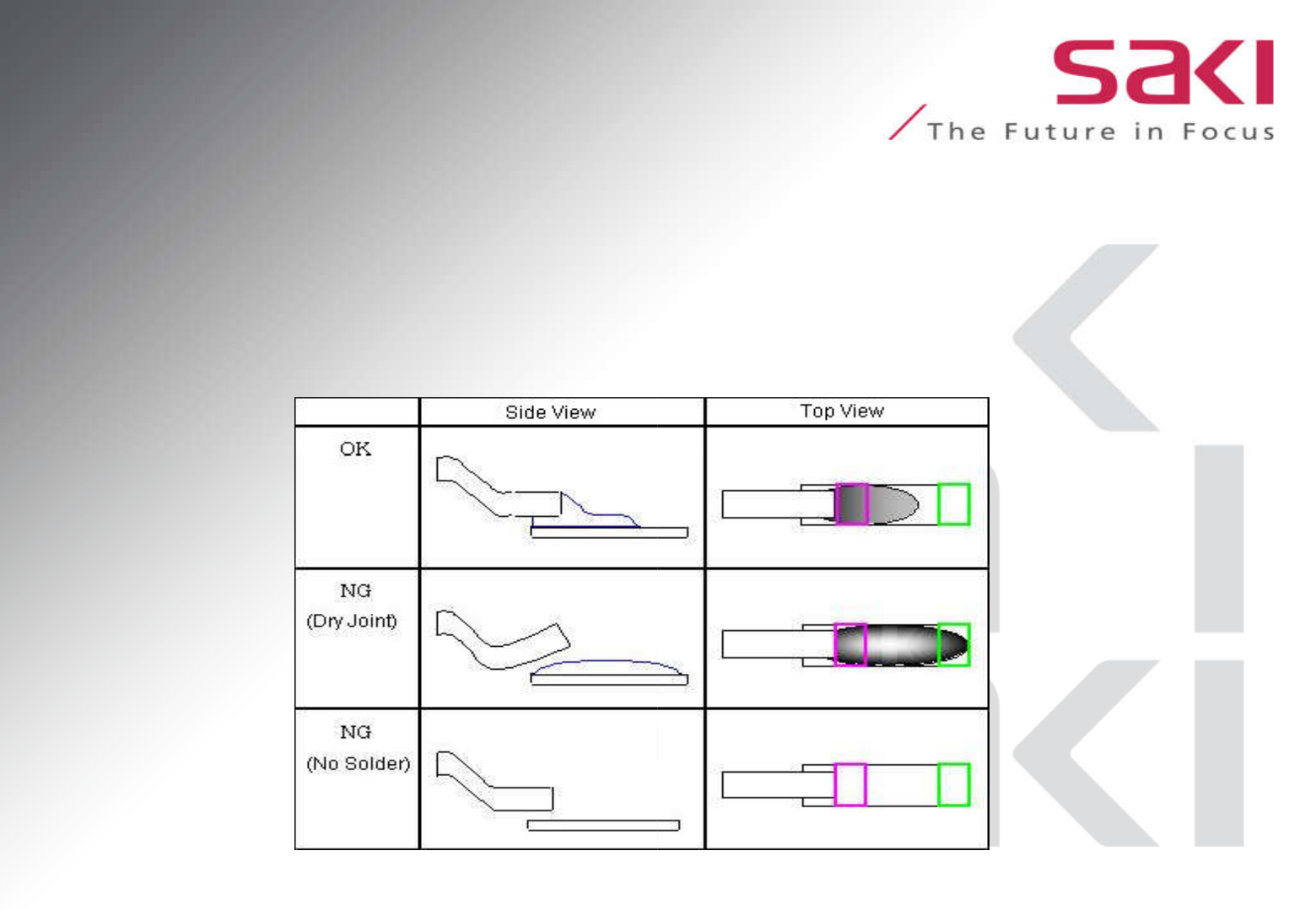

算法算法原理:Lifted Lead
是使用光亮度灰度的信息进行检测
成的图像会在下面说明图中说明.
首先,这个算法先用粉红色窗口检测有没有焊锡
.
会通过. 但是, 当焊锡量很小,
它就会判断这个引脚上的焊锡不够报错
在可以接受的范围时,
那这个算法就会用绿色的窗口去检测焊盘的末端，
面积比较大的话，就认为有虚焊存在。这个算法主要是针对引脚末端进行检测
，焊锡通常是灰暗色的，就是通过检测灰暗的区域来判断焊锡的状况
是使用光亮度灰度的信息进行检测
. 焊锡膏在 Toplight的灯光下形
.
如果焊锡的状况很好很充分，那这个检测就
它就会判断这个引脚上的焊锡不够报错
.可是如果焊锡不是很好但还
那这个算法就会用绿色的窗口去检测焊盘的末端，
在这个窗口中如果灰暗
面积比较大的话，就认为有虚焊存在。这个算法主要是针对引脚末端进行检测
. 在我们的机器上
，焊锡通常是灰暗色的，就是通过检测灰暗的区域来判断焊锡的状况
51

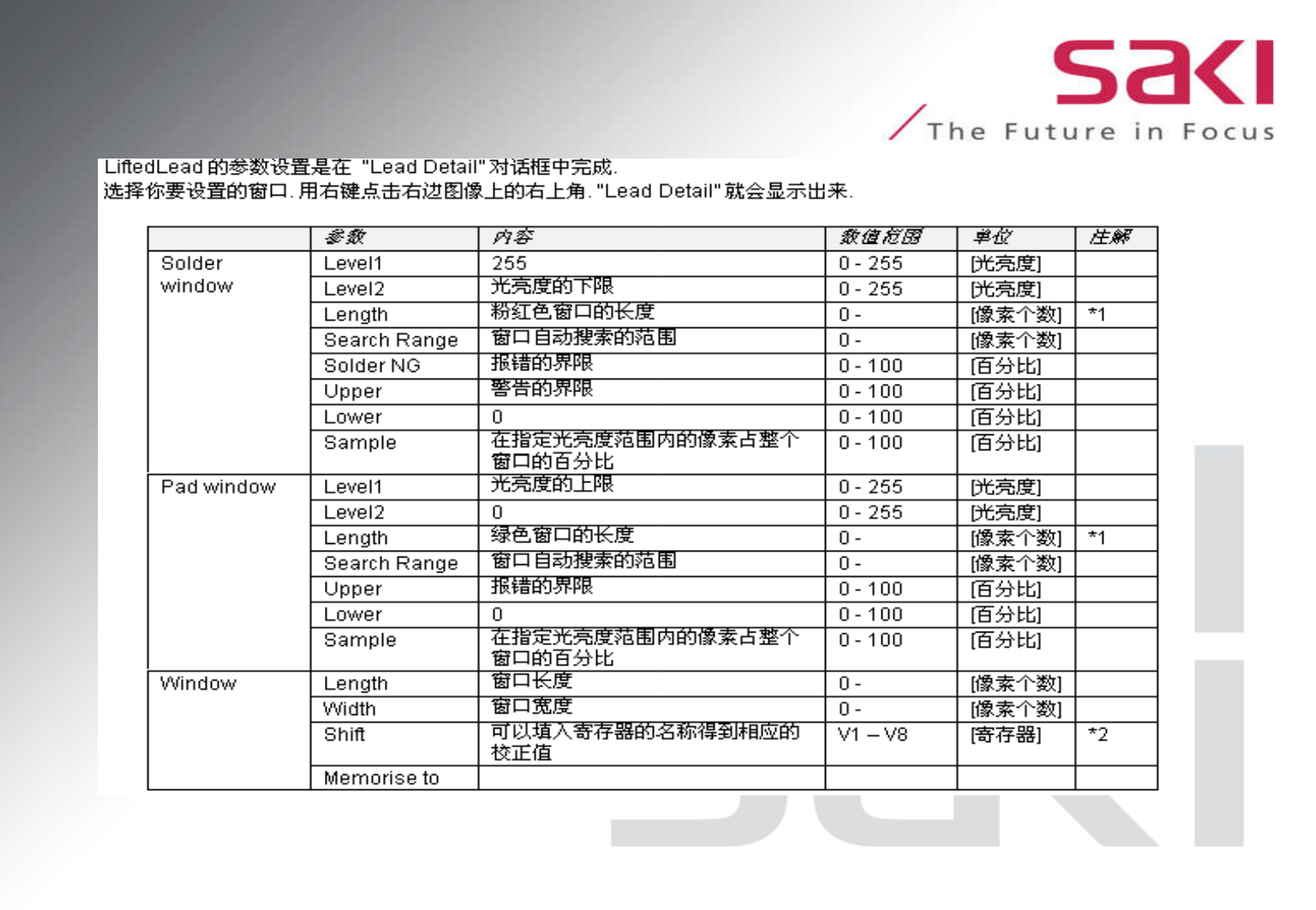

參數設置:
52

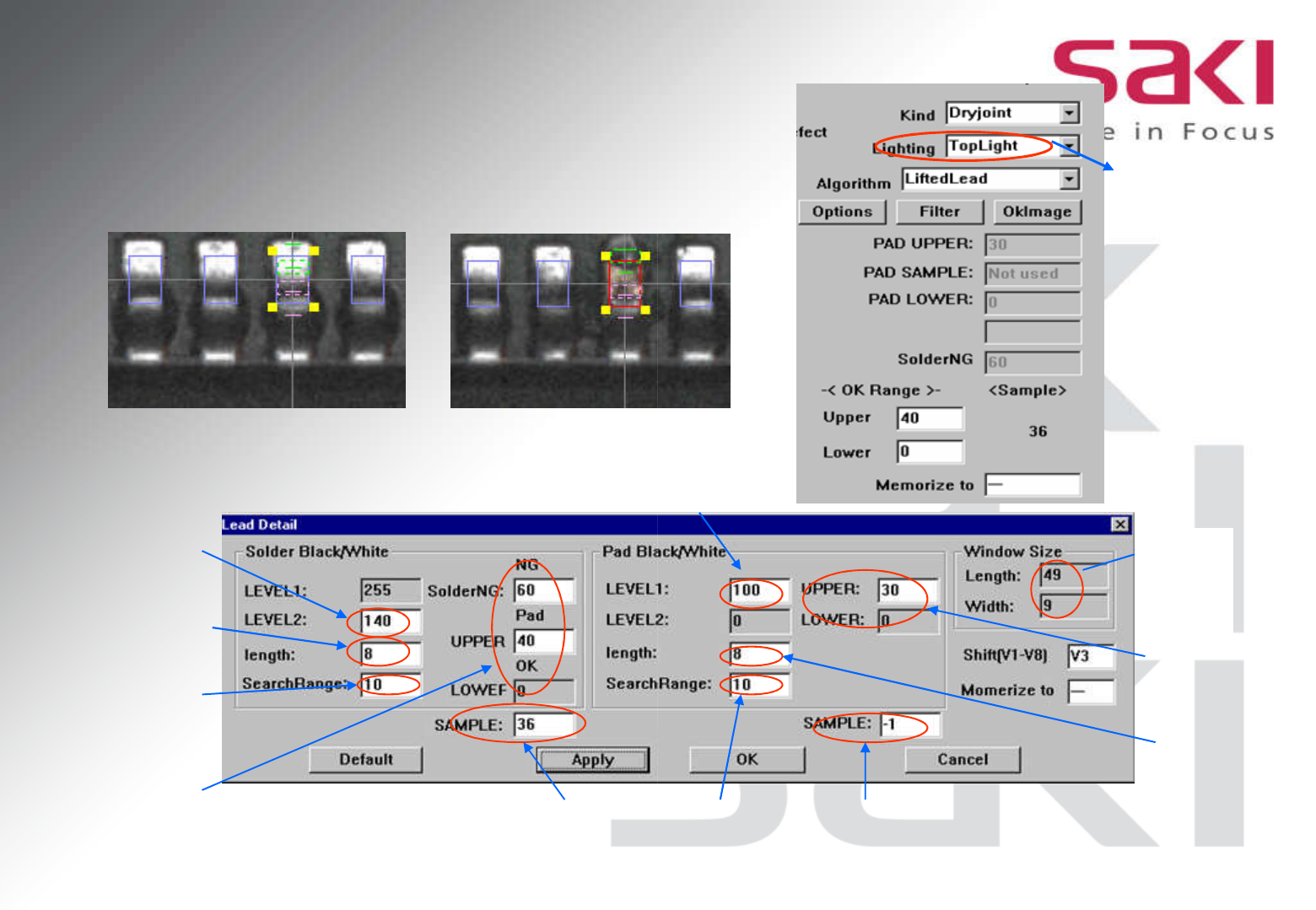

應用實例:
OK NG
此算法在IC類的檢測中可測出IC腳假焊、無錫等不良
設置粉紅色
窗口的長度
設置粉紅色窗
口的檢測範圍
設置粉紅色窗
口所要尋找的
灰度值下限
粉紅色窗口
的檢測結果
此設置值表示: 如果0<=Sample<40時,為OK
如果40<=Sample<60時,跳到綠色檢測窗口
如果Sample>60時,為NG.
設置綠色窗口所要尋
找的灰度值上限
在照
明方
式的
選擇
上一
般使
用Top
Light
燈光
53
設定綠色窗口的
OK Range
設置綠色窗口所要尋
找的灰度值上限
設置綠色窗口的
檢測範圍
設置綠色窗
口的長度
綠色窗口的檢測結果.
注意:只有當前一個Sample為
NG時,此窗口才有實際值
當前藍
色窗口
的尺寸
描述
