PTS-NXT2-01JE.pdf - 第104页
A A C C B B G G G G J J F F C C A A F F K K K K L L L L B B J J T T U U U U T T 23 22 1 1 1 2 3 4 5 6 6.1 7 7 8 8 9 10 11 12 13 14 15 19 21 24 25 26 27 28 29 31 32 33 34 36 37 38 39 40 51 52 53 54 55 56 59 60 61 62 63 64…
H08 HEAD(AUTO BACKUP PIN EQUIPMENT)
H08 ヘッド(自動バックアップピン機能)
AA15W13
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA17R10 1 CHUCK チャック OT
3 RH15564 1 HARNESS ハーネス OT
5 XK04851 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
6 K5175W 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006 ｽﾃﾝﾚｽ FE
7 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
8 PB11254 1 BKT, SENSOR ＢＫＴ センサ FE
9 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
10 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
18 PB39801 1 DOG, SW ドッグ ＳＷ FE
19 K5180G 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 0ﾊﾞﾝ3ｼｭ(3ｶ ｸﾛ) FE
19.1 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
20 PB39811 1 DOG, SW ドッグ ＳＷ FE
21 K5180C 2 SCREW, C/R PAN 小ネジ 十穴鍋 M01.7X003 0ﾊﾞﾝ3ｼｭ(3ｶ ｸﾛ) FE
22 PB30983 1 BKT, SENSOR ＢＫＴ センサ FE
23 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
24 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 PM84301 1 FLANGE フランジ AL
26 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
27 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
28 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
29 H5266A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
30 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
31 XS01843 1 CYLINDER シリンダ OT
32 H5267A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
33 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
34 PM55703 1 SHAFT シャフト FE
35 PM55002 1 BUSHING, GUIDE ブシュ ガイド OT
37 K51684 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(3ｶ ｸﾛ) FE
40 AA53A01 1 SENSOR センサ OT
41 S40580 1 SENSOR センサ E3T-FD14 OT
42 XS02681 1 SLIT スリット OT
43 K5175W 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006 ｽﾃﾝﾚｽ FE
45 PJ06032 1 PLATE, ACRYLIC プレート アクリル OT
46 H1122D 1 VALVE, SOL バルブ ＳＯＬ SYJ3140-5M0U OT
47 . 1 GASKET ガスケット SYJ3000-14-2 OT ACC-46
48 . 2 SCREW 小ネジ SY100-33-3 OT ACC-46
49 PX02291 1 SEAL, BAR CODE シール バーコード OT
103
PTS-NXT2-01JE Vol.1
AA
CC
BB
GG
GG
JJ
FF
CC
AA
FF
KK
KK
LL
LL
BB
JJ
TT
UU
UU
TT
23
22
1
1
1
2
3
4
5
6
6.1
7
7
8
8
9
10
11
12
13
14
15
19
21
24
25
26
27
28
29
31
32
33
34
36
37
38
39
40
51
52
53
54
55
56
59
60
61
62
63
64
63
64
63
64
95
94
96
66
70
71
72
73
74
76
77
78
19.1
19.2
67
68
15.1
65.1
65.1
65.1
35
16
17
18
20
45
46
47
35.1
35.2
35.3
35.4
41
44
90
1
42
43
1
42
43
75
79
80
80
81
82
81
82
83
84
85
84
85
86
87
88
89
91
92
93
65.2
AA6SR06
104
PTS-NXT2-01JE Vol.1

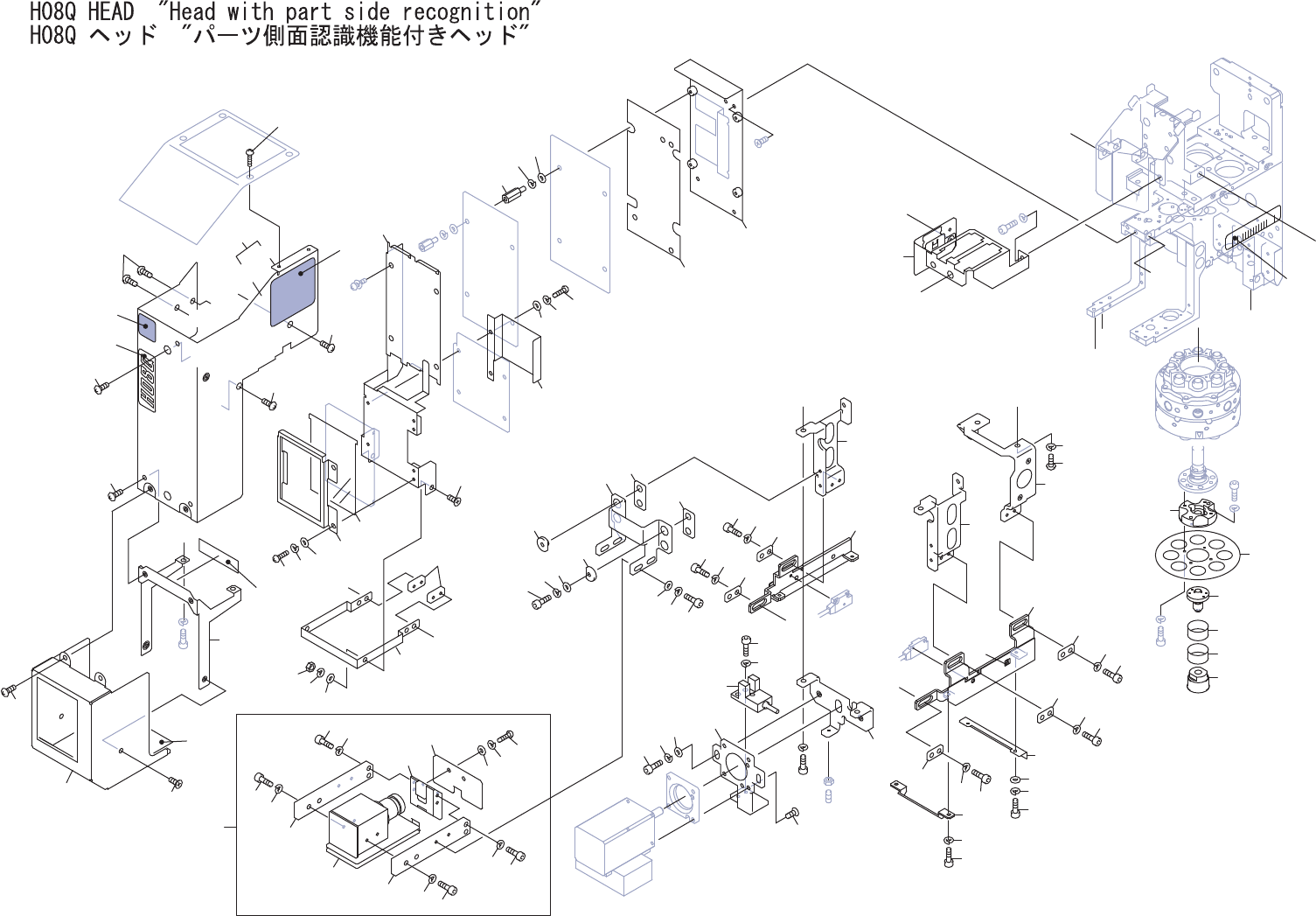

H08Q HEAD "Head with part side recognition"
H08Q ヘッド "パーツ側面認識機能付きヘッド" AA6SR06
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB73151 5 WASHER ワッシャ FE
2 PB74053 1 BKT, MOTOR ＢＫＴ モータ AL
3 K51696 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.6X008 FE
4 PB88552 1 BKT ＢＫＴ AL
5 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
6 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
6.1 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
7 PJ17321 4 BUSHING ブシュ OT
8 PJ17420 2 PLATE, INSULATING プレート 絶縁 OT
9 PB83333 1 BKT, CONNECTING ＢＫＴ ツナギ FE
10 H5264A 2 BOLT, HEX SOCKET ボルト 六角穴 M02X003 FE
11 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
12 W11080 2 WASHER, FLAT ワッシャ 平 1W-2(3ｶ ｸﾛ) FE
13 PB83341 1 COVER, TERMINAL カバー 端子 FE
14 PS02892 1 SHEET シート PL
15 PB83512 1 BKT ＢＫＴ AL
15.1 K51710 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
16 PB94512 1 COVER, P/B カバー 押ボタン AL
17 K51710 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
18 PS02992 1 SHEET シート OT
19 PB88523 1 BKT, SENSOR ＢＫＴ センサ FE
19.1 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
19.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 PS03421 1 SHEET シート OT
21 PX00182 1 NAMEPLATE 銘板 PL
22 PX03301 1 NAMEPLATE, CAUTION 銘板 注意 PL
23 PX05131 1 NAMEPLATE, CAUTION 銘板 注意 PL
24 S32435 4 SPACER スペーサ BSE-312N OT
25 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
27 S4029E 1 SENSOR センサ PM-Y44P OT
28 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
29 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
31 PB83352 1 RETAINER, COVER 押え カバー FE
32 K51756 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
33 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
34 W11081 2 WASHER, FLAT ワッシャ 平 1W-2.5(3ｶ ｸﾛ) FE
35 PB94472 1 BKT, COVER ＢＫＴ カバー FE
105
PTS-NXT2-01JE Vol.1
