M3 II-TOP COVER
M3 II-トップカバー QK03X03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
85 W1108W 2 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
86 PB00AZ4 1 COVER カバー FE
87 H5426M 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
88 W1106D 2 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
89 W1108W 2 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
90 PB92142 1 BKT ＢＫＴ FE
91 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
92 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
93 PZ28221 2 SEAL シール PL
219
PTS-NXT2-01JE Vol.1
A
AA
AA
BB
BB
DD
EE
DD
CC
CC
EE
FF
FF
1
24
16
21
23.1
22
15
20
11
67
67
11
11
12
12
12
12
13
13
13
19
14
29
30
27
28
14
15
59
60
61
58
62
68
69
63
64
62
52
53
37
43
42
43
42
48
26
26.1
25
18
18.1
16.1
24.1
17
3
2
46
36
47
47.1
E
E
51
51.1
49
54
50
56
55
1.1
66
70
72
75
76
31
31.1
23
77
78
79
82
81
83
84
85
80
87
87
68
69
63
64
1.2
37.1
86
86
7
4
6
9
10
8
5
35
34
71
73
32
33
74
QK04A03
220
PTS-NXT2-01JE Vol.1

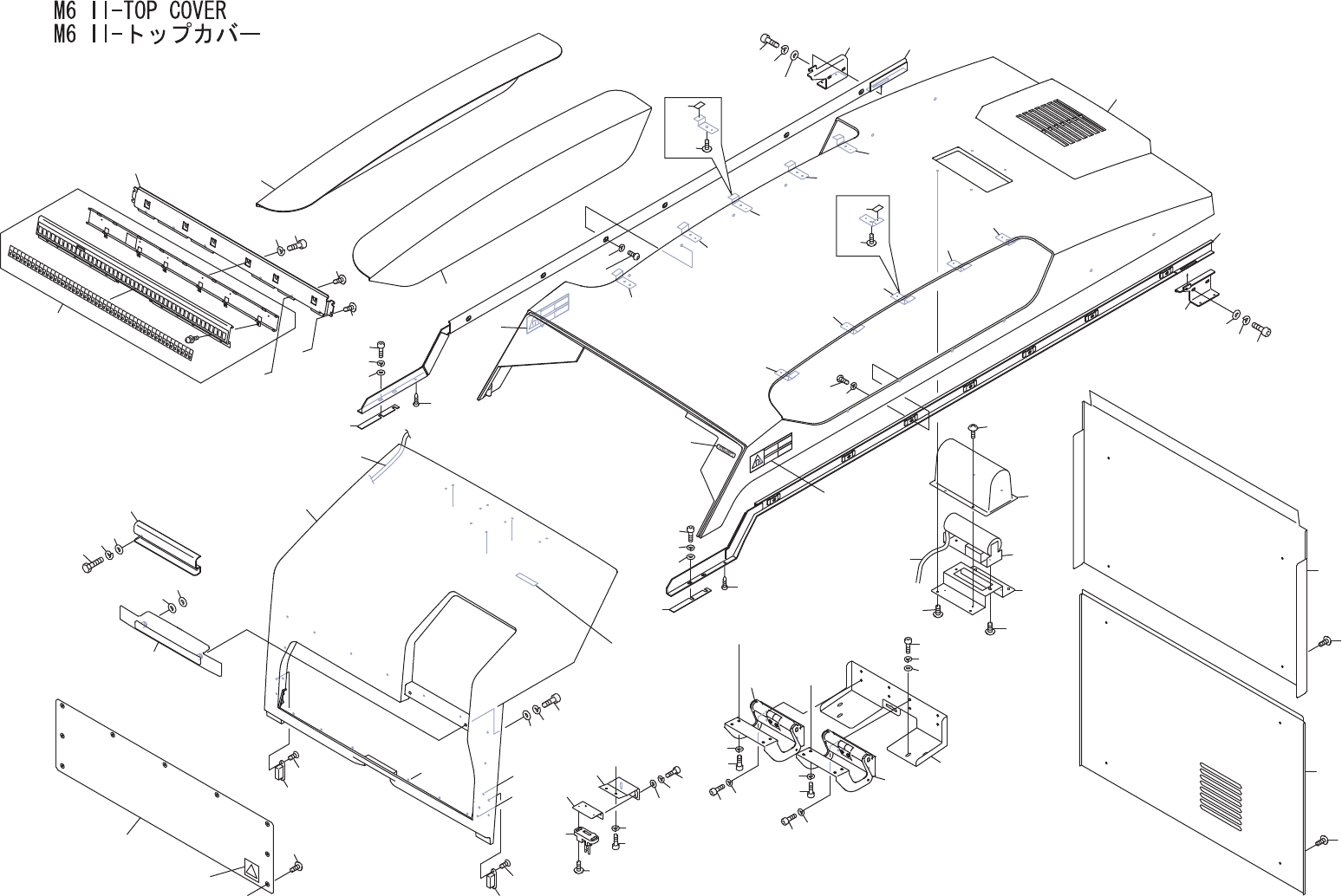

M6 II-TOP COVER
M6 II-トップカバー QK04A03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PH01239 1 COVER, TOP カバー トップ OT
1.1 PX08640 1 SEAL, BAR CODE シール バーコード OT [M6 II]
1.2 PX08420 1 SEAL, BAR CODE シール バーコード OT [M6SP]
2 PH01252 1 COVER, ACRYLIC カバー アクリル OT
3 PH01262 1 COVER, ACRYLIC カバー アクリル OT
4 PP01142 1 BKT, COVER ＢＫＴ カバー FE
5 K5210B 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X010 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
6 XH00390 1 INDICATOR LAMP 表示灯 OT
7 K5172K 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005(3ｶ ｼﾛ) FE
8 RH33540 1 HARNESS ハーネス OT
9 PH00241 1 COVER, ACRYLIC カバー アクリル PL
10 K51710 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
11 PP01191 3 BKT ＢＫＴ FE
12 PP01201 4 BKT ＢＫＴ FE
13 PP01211 3 BKT ＢＫＴ FE
14 K5211B 10 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X012 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
15 PG00591 10 SHEET シート OT
16 PB15005 1 FRAME フレーム FE
16.1 K5210B 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X010 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
17 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
18 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
18.1 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
19 K52565 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
20 W1108W 7 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
21 PP02462 1 BKT, COVER ＢＫＴ カバー FE
22 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
23 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
23.1 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
24 PB15015 1 FRAME フレーム FE
24.1 K5210B 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X010 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
25 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
26 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
26.1 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
27 K52565 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
28 W1108W 7 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
29 PP02452 1 BKT, COVER ＢＫＴ カバー FE
30 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
31 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
