4M II-BASE 9/9 4M II-ベース 9/9 QK01F02 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PB010E0 2 COVER カバー FE 1.1 PB01GT0 2 COVER カバ ー FE OPTION 2 K5171W 8 SCREW, C/…
A
AA
BB
CC
DETAIL AA
DETAIL BB
DETAIL CC
OPTION
18
19
20
13
9
8
11
12
10
7
5
4
3
3
1
6
2
14
15
16
23
24
22
26
27
28
26
27
28
1.1
29
30
29
30
13.1
13.2
QK01F02
80
PTS-NXT2-01JE Vol.2

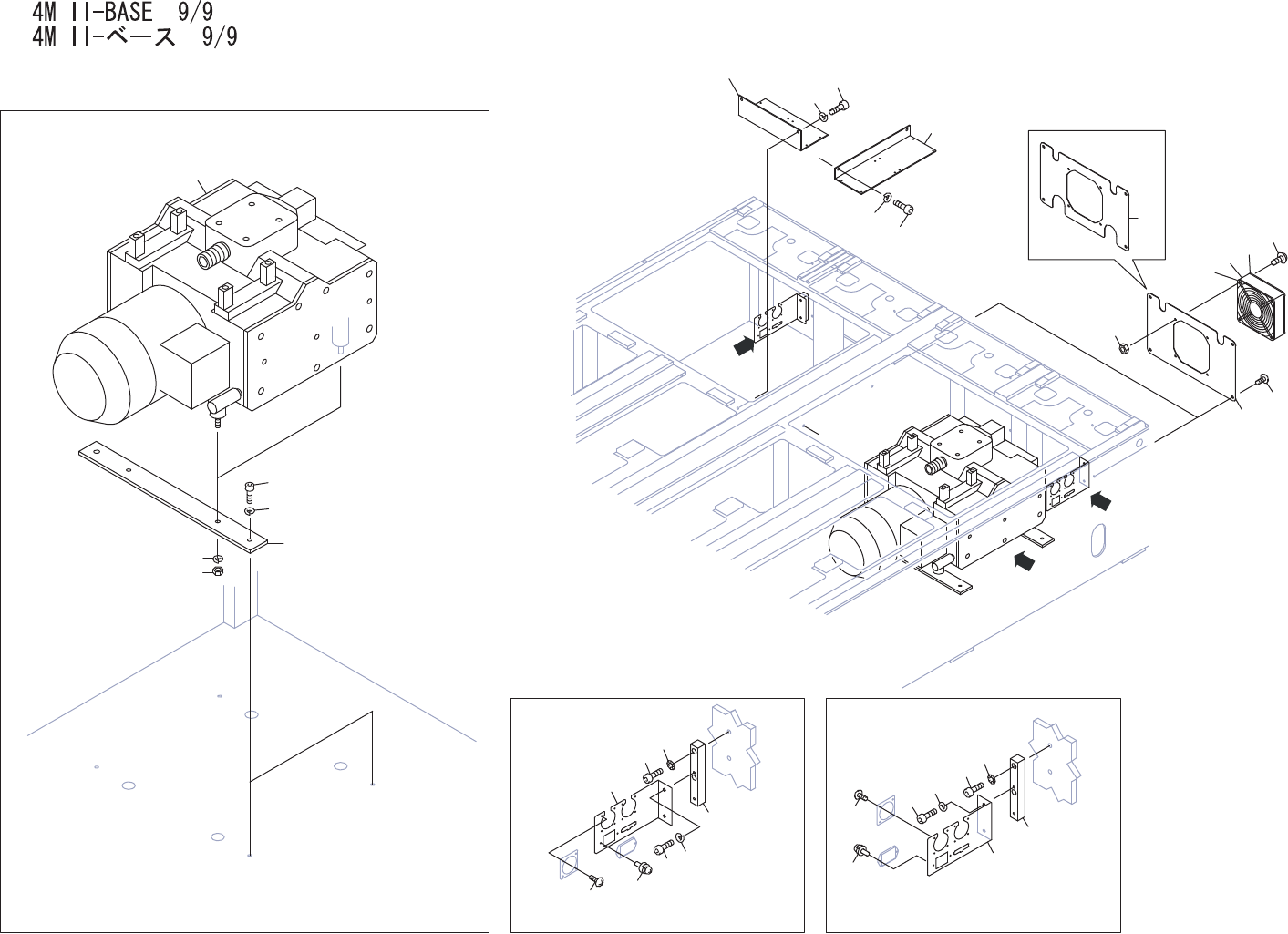

4M II-BASE 9/9
4M II-ベース 9/9 QK01F02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB010E0 2 COVER カバー FE
1.1 PB01GT0 2 COVER カバー FE OPTION
2 K5171W 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006(3ｶ ｼﾛ) FE
3 K1141G 4 GUARD, FIN ガード フィン 109-1000G OT
4 H30129 2 FAN ファン 9G1224G4D01 OT
5 K51986 8 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X040 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
6 N1080H 8 NUT, HEX ナット 六角 M04(ｻﾞﾂｷ)(3ｶ ｼﾛ) FE
7 PB005H1 1 BKT ＢＫＴ FE
8 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
9 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
10 PB005G1 1 BKT ＢＫＴ FE
11 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
12 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
13 XP01601 1 PUMP, VACUUM ポンプ バキューム OT
13.1 . 4 NUT, HEX ナット 六角 FE ACC-13
13.2 . 4 WASHER, LOCK ワッシャ スプリング FE ACC-13
14 PB93361 2 PLATE プレート FE
15 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
16 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
18 RB04433 1 BKT ＢＫＴ OT
19 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
20 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
22 RB04423 1 BKT ＢＫＴ OT
23 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
24 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
26 PB00SA0 2 SPACER スペーサ FE
27 H5263C 4 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
28 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
29 K5171S 16 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006(3ｶ ｼﾛ) FE
30 K5198B 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X008 P=4 ﾅﾍ
ﾞ
ｾﾑｽ(3ｶ ｼﾛ) FE
81
PTS-NXT2-01JE Vol.2

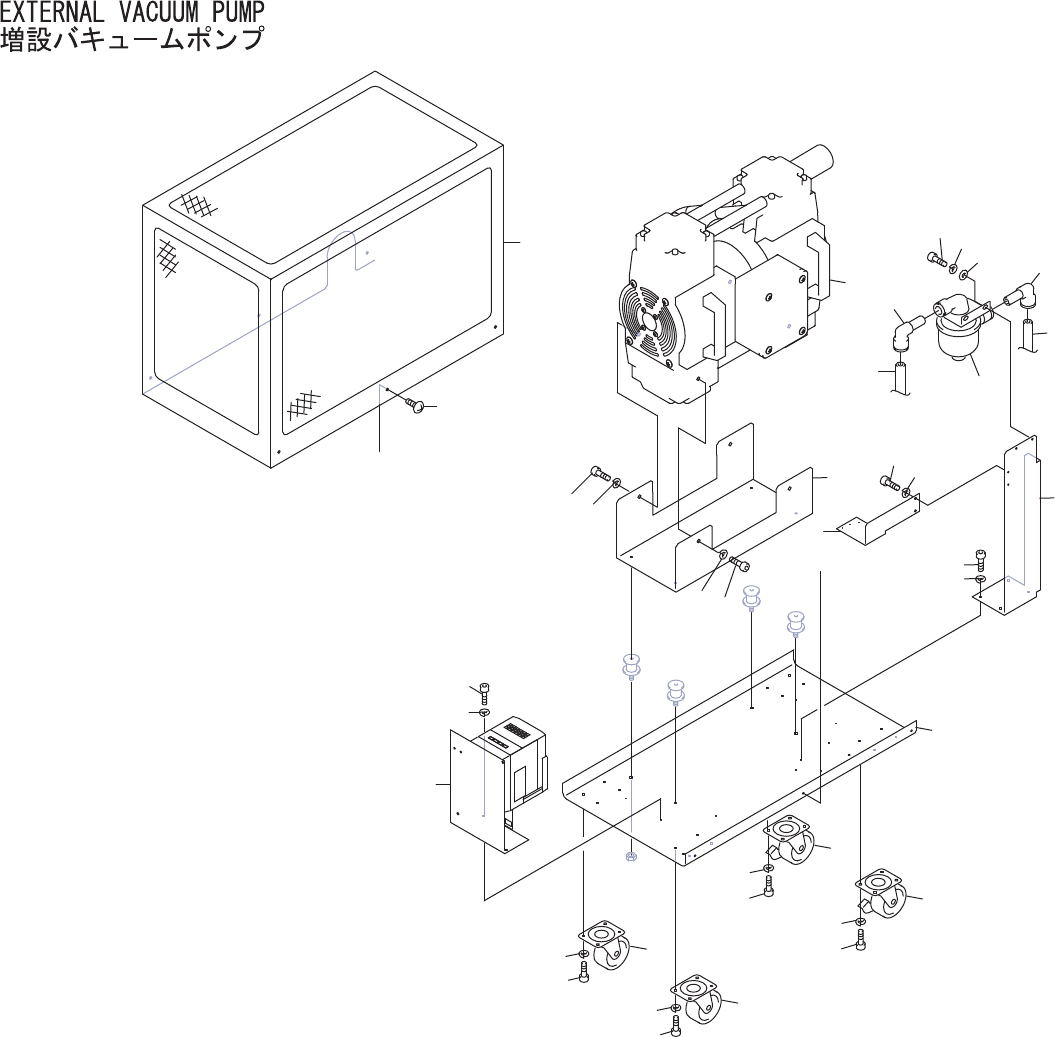

AA
AA
1
8
12
13
14
19
21
20
19
25
26
27
22
23
24
3
4
2
3
4
2
6
7
5
6
7
5
9
10
11
11
10
16
17
18
15
28
29
UB00804
82
PTS-NXT2-01JE Vol.2
