PTS-NXT2-01JE.pdf - 第235页
This page intentionally blank. 235 PTS-NXT2-01JE Vol.1
SEAMLESS COVER(BETWEEN BASE)
シームレスカバー(ベース間) UJ01015
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 K51757 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
38 PB43643 1 COVER カバー FE
39 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
40 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
41 PB43633 1 COVER カバー FE
42 K5172L 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
43 PZ20701 1 SEAL シール PL "With-With CPU" "CPU有有"
44 PZ20711 1 SEAL シール PL
"With-Without CPU" "CPU有無"
45 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
46 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
47 W1087X 1 WASHER ワッシャ WSSB10-3-2 OT
48 PM74221 1 SHAFT シャフト FE
49 S3019R 1 SPRING スプリング WY8-70 OT
50 W1087Z 1 WASHER ワッシャ WSSB10-6-2 OT
51 N10796 1 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
52 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
53 K5172L 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
234
PTS-NXT2-01JE Vol.1
This page intentionally blank.
235
PTS-NXT2-01JE Vol.1
A
1
2
3
4
10
16
17
18
18
15
13
11
12
9
5
14
21
18
6
7
8
17
17
18
18
20
21
20
19
19

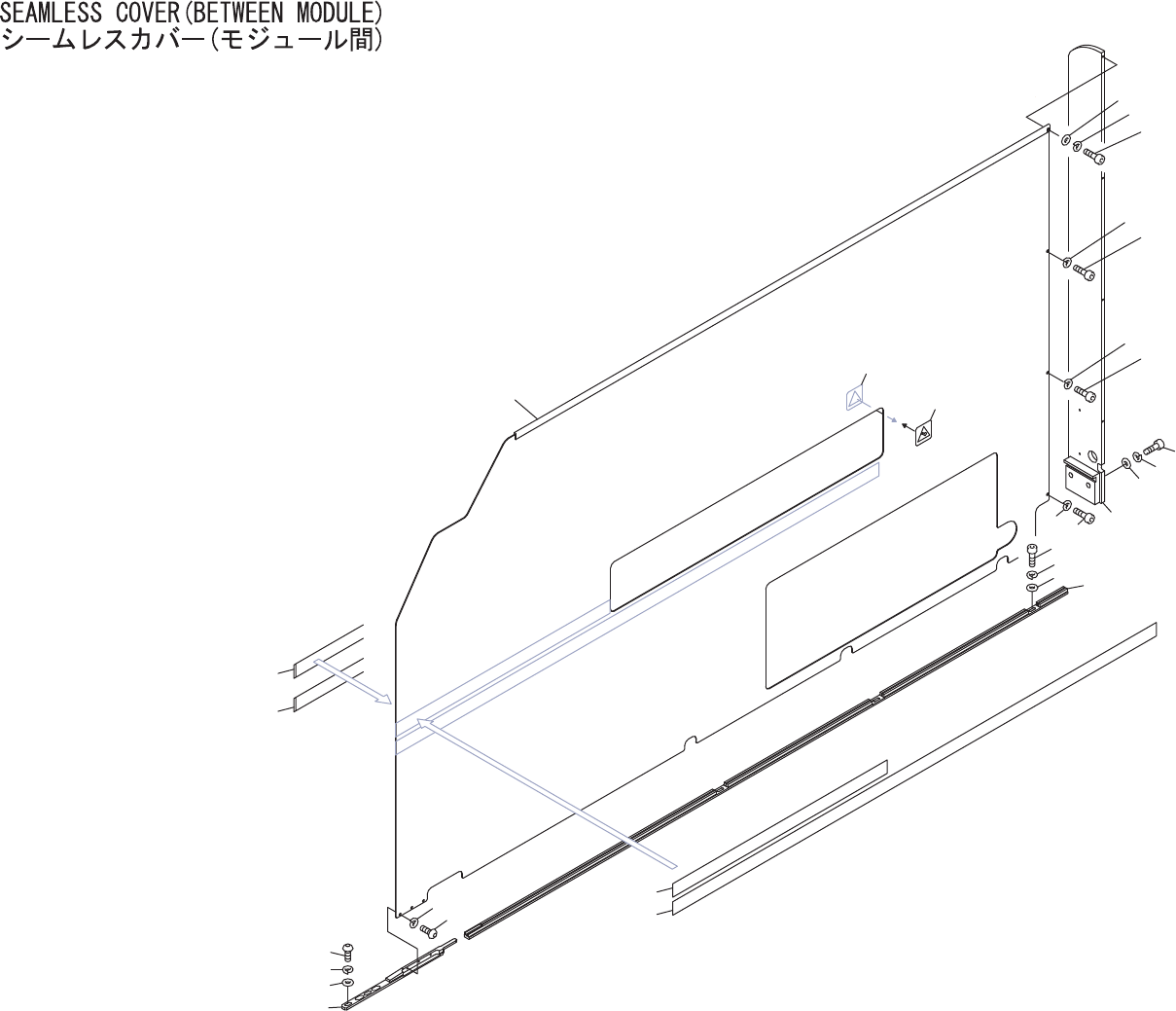

UJ00913
236
PTS-NXT2-01JE Vol.1
