M6 II-X SLIDE 2/3 M6 II-Xスライド 2/3 QK02Z02 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM0AXA0 1 BKT ＢＫＴ FE 2 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE 3 W10…
A
G,HG,H
Ref.1/
EE
KK
GG
HH
FF
EE
FF
KK
43
43
44
45
44
45
60
61
59
62
62.1
64
65
66
7
2
3
26
25
8
5
4
1
11
12
30
32
29
31
28
27
17
21
18
19
20
18
19
20
10
15
16
6
9
14
22
23
62.2
46
47
48
50
51
49
52
QK02Z02
254
PTS-NXT2-01JE Vol.1

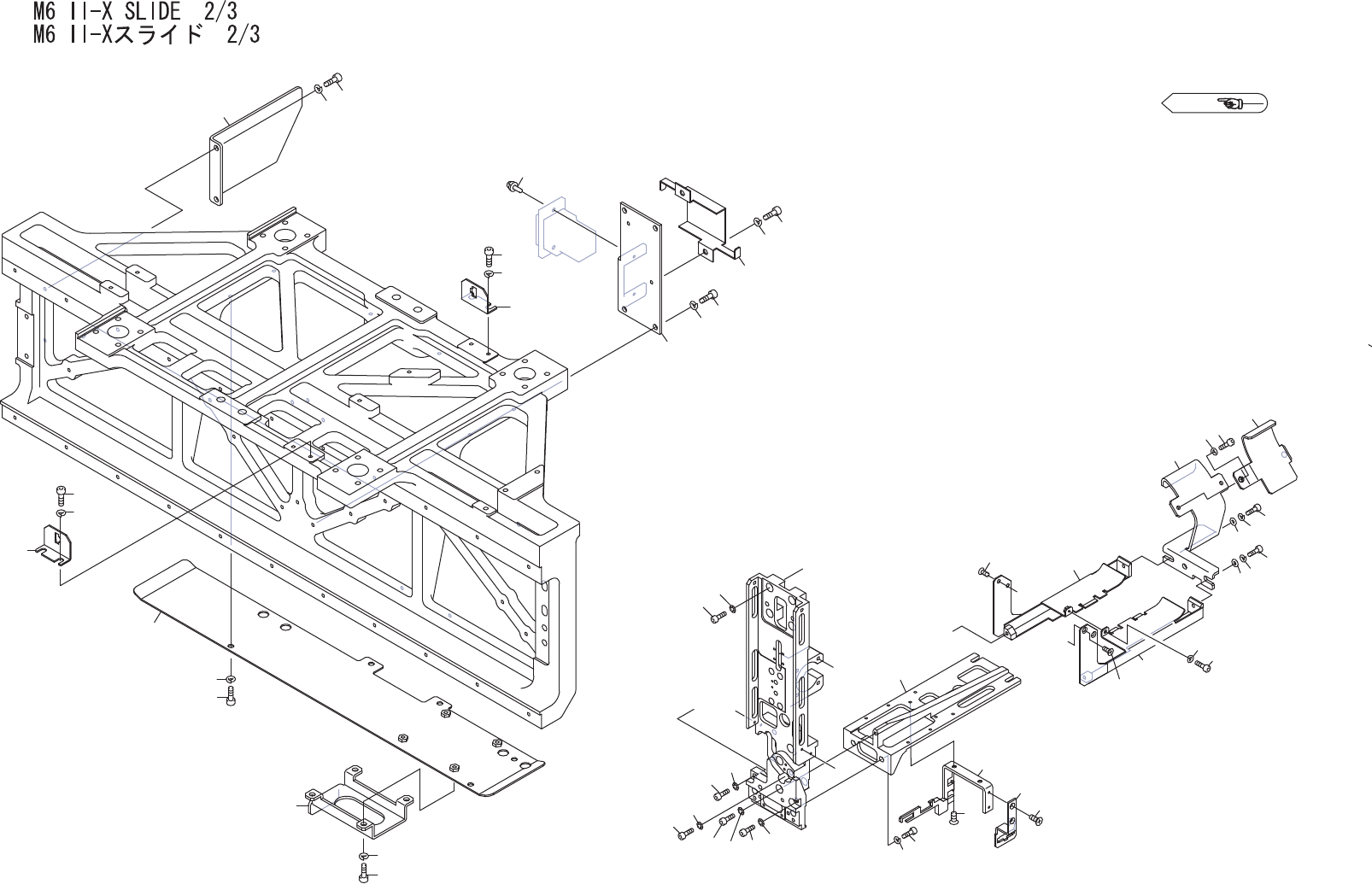

M6 II-X SLIDE 2/3
M6 II-Xスライド 2/3 QK02Z02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM0AXA0 1 BKT ＢＫＴ FE
2 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
3 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
5 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
6 PB90963 1 COVER カバー FE
7 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
8 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
9 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
10 PB01GW1 1 COVER カバー FE
11 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
12 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
14 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
15 H5268T 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
16 W1020H 1 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
17 PB99702 1 BKT, WIRING ＢＫＴ 配線 FE
18 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
19 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
21 PB99690 1 RETAINER, WIRING 押え 配線 FE
22 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
23 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 H5263B 1 BOLT, HEX SOCKET ボルト 六角穴 M04X016 FE
26 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
27 H5288A 7 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
28 W1011A 7 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
29 PB011A1 1 BKT, WIRING ＢＫＴ 配線 FE
30 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
31 PB09983 1 BKT, WIRING ＢＫＴ 配線 FE
32 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
43 PB92743 2 BKT ＢＫＴ FE
44 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
45 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
45.1 W1040S 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
46 PB99671 1 BKT ＢＫＴ FE
47 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
48 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
49 PB91582 1 COVER, CONNECTOR カバー コネクタ FE
255
PTS-NXT2-01JE Vol.1
M6 II-X SLIDE 2/3
M6 II-Xスライド 2/3 QK02Z02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
50 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
51 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
52 K5198B 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X008 P=4 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
59 PB92653 1 RETAINER, WIRING 押え 配線 FE
60 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
61 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
62 PB99681 1 RETAINER, WIRING 押え 配線 FE
62.1 H5287A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
62.2 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
64 PB99710 1 RETAINER, WIRING 押え 配線 FE
65 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
66 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
