PTS-NXT2-01JE.pdf - 第42页
2 3 3 3 5 4 5 28 23 25 26 26 26 22 27 6 17 18 7 13 1 11 12 24 20 21 19 UL01524 42 PTS-NXT2-01JE Vol.1
H04-NE12A-NOZZLE STATION(for TRAY UNIT)
H04-NE12A-ノズルステーション(トレイユニット用) UL02010
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA4NF04 1 HOLDER ホルダ OT
2 PM99212 1 HOLDER ホルダ AL
4 PS00992 1 SHEET シート OT
6 PZ10121 12 PIN ピン FE
7 PM04923 1 PIN ピン FE
8 PZ05022 1 SPRING, TENSION スプリング 引張 FE
9 PX03451 1 SEAL, BAR CODE シール バーコード OT
10 PX03441 1 SEAL, BAR CODE シール バーコード PL
11 PB28952 1 SHUTTER シャッタ FE
12 PM85634 9 WASHER ワッシャ FE
13 PZ29951 9 BOLT ボルト OT
14 AA0HK04 1 GUIDE ガイド OT
15 H5293A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
16 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
20 AA96705 1 BLOCK ブロック OT
21 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
22 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
41
PTS-NXT2-01JE Vol.1
2
3
3
3
5
4
5
28
23
25
26
26
26
22
27
6
17
18
7
13
1
11
12
24
20
21
19
UL01524
42
PTS-NXT2-01JE Vol.1

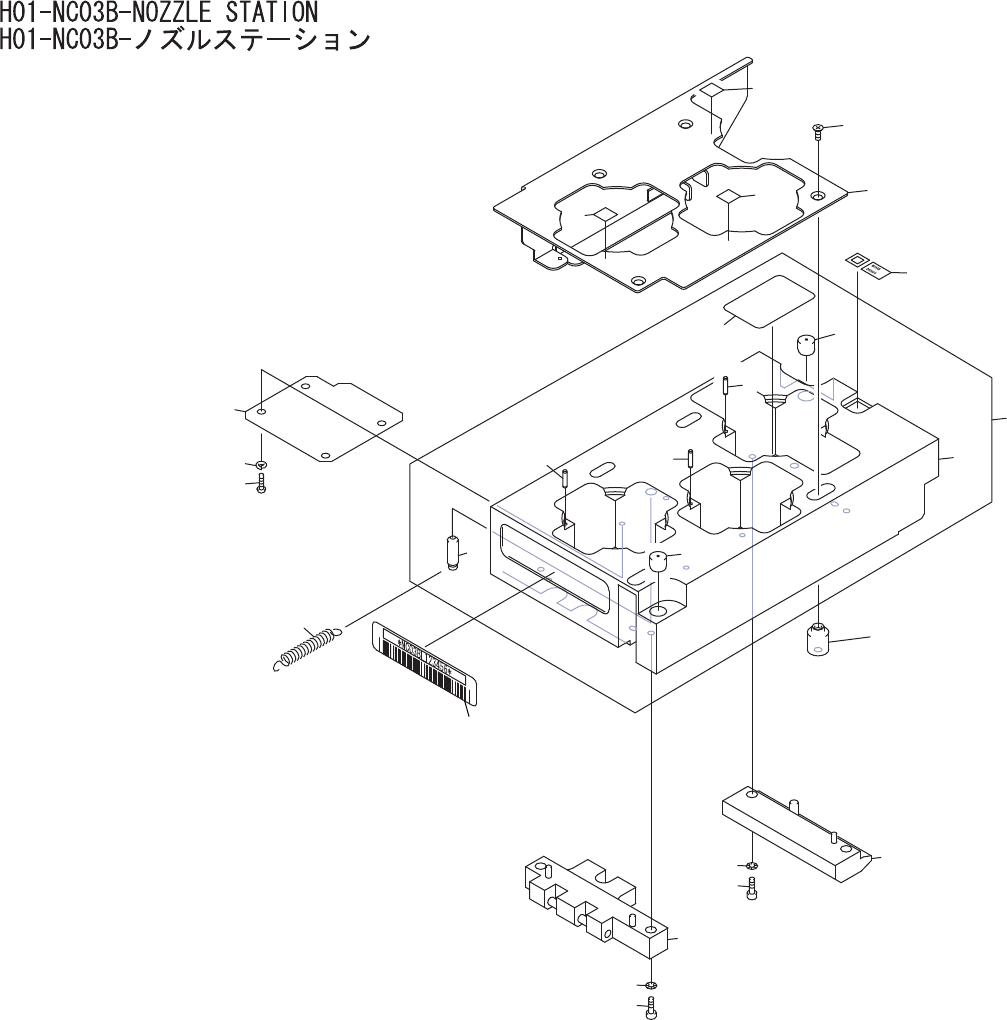

H01-NC03B-NOZZLE STATION
H01-NC03B-ノズルステーション UL01524
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA96816 1 HOLDER ホルダ OT
2 PM010S2 1 HOLDER ホルダ AL
3 PH01720 3 PIN, PARALLEL ピン 平行 OT
4 PM04923 1 PIN ピン FE
5 PM68682 2 PIN, REFERENCE ピン 基準 AL
6 PS00601 1 SHEET シート OT
7 AA0HH03 1 GUIDE ガイド OT
11 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
12 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
13 AA96505 1 BLOCK ブロック OT
17 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 PB20132 1 DOG, SW ドッグ ＳＷ FE
20 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
21 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
22 PZ05022 1 SPRING, TENSION スプリング 引張 FE
23 PB19937 1 SHUTTER シャッタ FE
24 PM34585 4 PIN, GUIDE ピン ガイド FE
25 PZ29951 4 BOLT ボルト OT
26 PX00081 1 NAMEPLATE 銘板 PL
27 PX01981 1 SEAL, BAR CODE シール バーコード PL
28 PX02131 1 SEAL, BAR CODE シール バーコード OT
43
PTS-NXT2-01JE Vol.1
