M3 II-DOUBLE CONVEYOR 1/7
M3 II-ダブルコンベア 1/7 QK03R03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
33 PM06XG2 1 PLATE, LOCATING プレート　位置決め FE
34 H5292A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X020 FE
35 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
36 H3164B 4 PLUNGER, BALL プランジャ　ボール BSTH6A OT
37 N1084C 4 NUT, HEX ナット　六角 M06 3ｼｭ(3ｶ ｸﾛ) FE
38 AA6WL03 8 PIN, BACKUP ピン　バックアップ OT
40 AA7NA00 1 PLATE, BACKUP プレート　バックアップ OT OPTION
40.1 PM06WD1 1 PLATE, BACKUP プレート　バックアップ FE
41 PB97052 1 PLATE, PARTITION プレート　仕切り FE
42 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
43 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
44 PM06WX6 1 BLOCK, REFERENCE ブロック　基準 FE
45 H5289A 3 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
46 W1011A 3 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
47 PM06XA3 2 PLATE, LOCATING プレート　位置決め FE
48 H5290A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
49 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
50 H3164B 2 PLUNGER, BALL プランジャ　ボール BSTH6A OT
51 N1084C 2 NUT, HEX ナット　六角 M06 3ｼｭ(3ｶ ｸﾛ) FE
52 AA7NB00 1 PLATE, BACKUP プレート　バックアップ OT OPTION
52.1 PM06WE1 1 PLATE, BACKUP プレート　バックアップ FE
53 PB97052 1 PLATE, PARTITION プレート　仕切り FE
54 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
55 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
56 PM06WX6 1 BLOCK, REFERENCE ブロック　基準 FE
57 H5289A 3 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
58 W1011A 3 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
59 PM06XA3 2 PLATE, LOCATING プレート　位置決め FE
60 H5290A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
61 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
62 H3164B 2 PLUNGER, BALL プランジャ　ボール BSTH6A OT
63 N1084C 2 NUT, HEX ナット 六角 M06 3ｼｭ(3ｶ ｸﾛ) FE
110
PTS-NXT2-01JE Vol.2
This page intentionally blank.
111
PTS-NXT2-01JE Vol.2

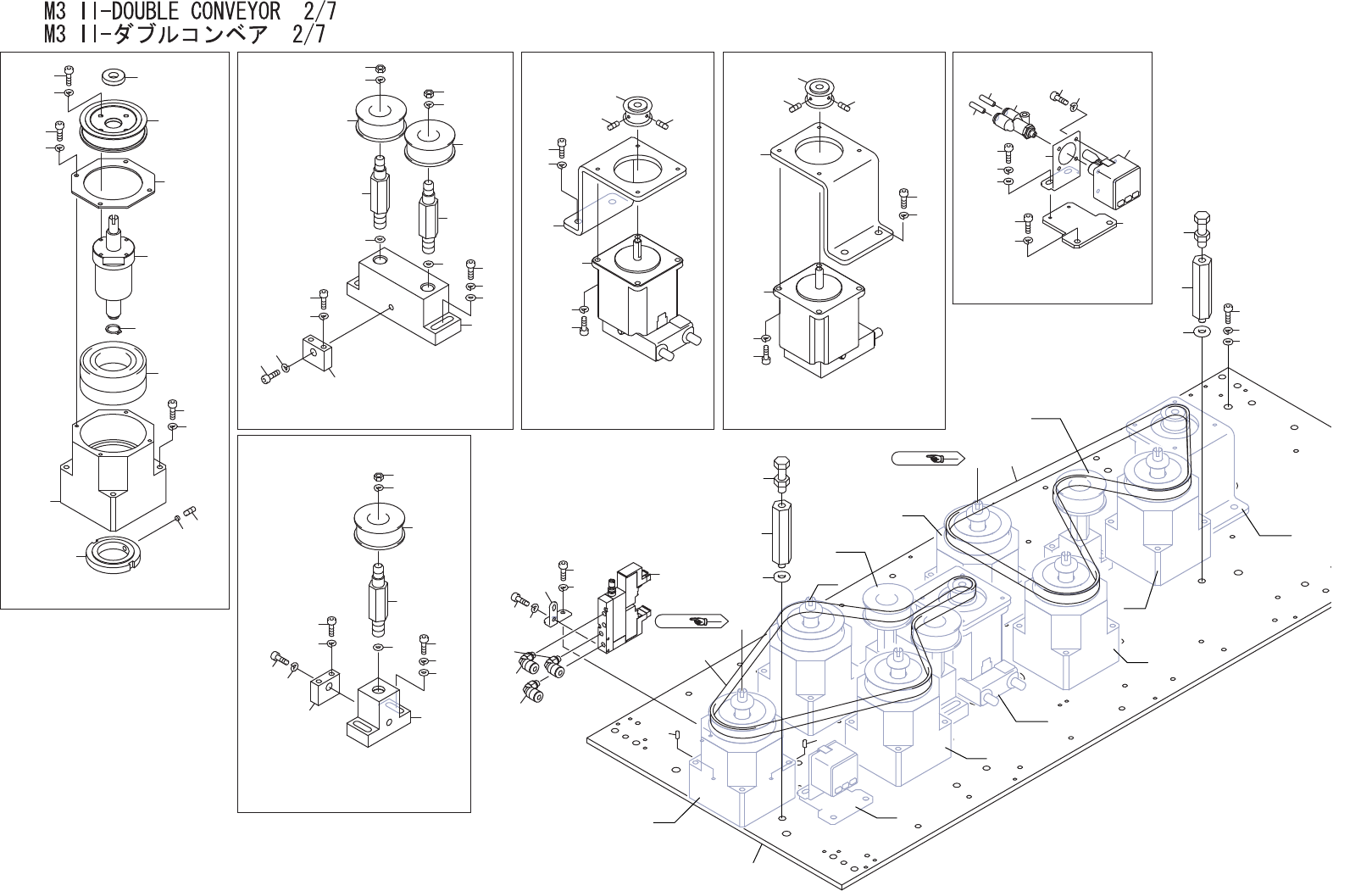

A
Ref.1/
AA
BB
Ref.1/
DETAIL SS
DETAIL T1T1
DETAIL U1U1
U1U1
T1T1
DETAIL T2T2
DETAIL U2U2
SS
SS
SS
T2T2
U2U2
SS
SS
SS
VV
DETAIL VV
1
15
2
3
16
17
14
5
9
12
13
10
11
32
33
34
38
39
4
6
7
8
18
22
23
19
20
21
24
25
26
28
29
27
30
31
4
22
23
24
25
26
39
43
42
44
43
42
44
45
46
47
18.1
19
20
21
28
29
27
22
23
24
25
26
30
31
32
33
34
38
39
39
48
40
41
49
50
51
52
53
54
55
56
57
58
59
61
62
64
65
60
63
66
66
66
67
68
35
36
37
35
36
37
QK03R03
