A D D A A C C B B DETAIL D D DETAIL C C DETAIL B B DETAIL A A 2 12 8 5 1 3 4 9 10 11 13 14 15 6 7 30 35 33 34 31 32 23 27 24 25 26 20 17 16 1.1 1.2 QK01G02 40 PTS-NXT2-01JE Vol.2
This page intentionally blank.
39
PTS-NXT2-01JE Vol.2
A
DD
AA
CC
BB
DETAIL DD
DETAIL CC
DETAIL BB
DETAIL AA
2
12
8
5
1
3
4
9
10
11
13
14
15
6
7
30
35
33
34
31
32
23
27
24
25
26
20
17
16
1.1
1.2
QK01G02
40
PTS-NXT2-01JE Vol.2

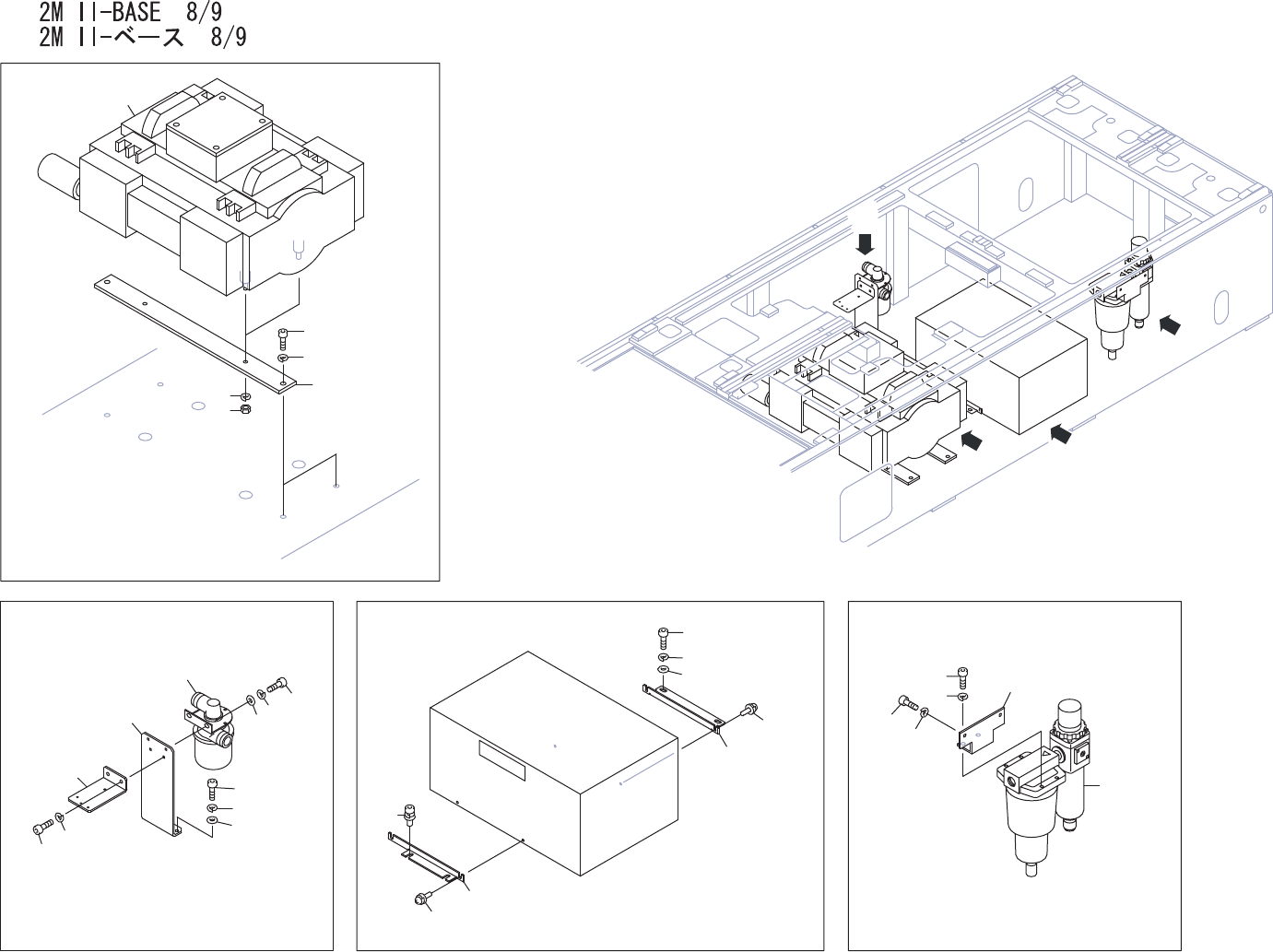

2M II-BASE 8/9
2M II-ベース 8/9 QK01G02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XP00530 1 PUMP, VACUUM ポンプ バキューム OT
1.1 . 4 NUT, HEX ナット 六角 FE ACC-1
1.2 . 4 WASHER, LOCK ワッシャ スプリング FE ACC-1
2 PB93121 2 PLATE プレート FE
3 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
4 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
5 PB93111 1 BKT ＢＫＴ FE
6 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
7 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
8 PB93101 1 BKT ＢＫＴ FE
9 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
10 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
12 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
13 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
14 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
15 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
16 PB008F2 1 BKT ＢＫＴ FE
17 K51999 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X012 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
20 H5318T 2 BOLT,HEX SOCKET WASHER ASSY ボルト 六角穴座金付 M05X16 WAｿｹｯﾄSPﾀｲﾌﾟ FE
23 PB00WS1 1 BKT ＢＫＴ FE
24 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
25 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
26 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
27 K51999 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X012 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
30 PB92343 1 BKT ＢＫＴ FE
31 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
32 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 H5320A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X010 FE
34 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
35 XH00121 1 FILTER REGULATOR フィルタレ
ギ
ュレータ OT
