M3 II-SINGLE CONVEYOR 3/6
M3 II-シングルコンベア 3/6 QK03S03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 H5429N 2 BOLT, HEX SOCKET ボルト　六角穴 CBS3-8 FE
39 PM05AF1 1 GUIDE ガイド FE
40 PS03151 1 SHEET シート OT
41 H5429N 2 BOLT, HEX SOCKET ボルト　六角穴 CBS3-8 FE
42 PM050M3 1 PLATE プレート FE
43 PM050N1 1 PLATE プレート FE
44 PM059W1 2 GUIDE, BELT ガイド　ベルト AL
45 H5288A 8 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
46 W1011A 8 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
47 XB03290 2 CONVEYOR, BELT コンベア　ベルト OT
48 PM059T3 2 PLATE, GUIDE プレート　ガイド FE
49 PM059S2 2 PLATE, CLAMPING プレート　クランプ FE
50 K5255A 8 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X004 FE
51 PM085N1 1 RAIL レール FE
52 H5289A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
53 W1011A 4 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
55 PM05AD2 4 PLATE プレート FE
56 H5275A 8 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
57 W1021A 8 WASHER, LOCK ワッシャ　スプリング 3M/M FE
58 H55037 4 BOLT ボルト PSST4-15 FE
59 PZ14451 4 SPRING スプリング FE
61 PB90253 2 HOOK フック FE
62 H5275A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
63 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
65 PB90253 2 HOOK フック FE
66 H5275A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
67 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
68 H2014R 2 PIN ピン MSIP6-10 OT
69 PB90501 4 BKT ＢＫＴ FE
69.1 PS03131 2 SHEET シート OT
69.2 PS03141 2 SHEET シート OT
70 H5274A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
71 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
73 PM97051 4 BLOCK, LOCATING ブロック　位置決め FE
74 H5275A 8 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
75 W1021A 8 WASHER, LOCK ワッシャ　スプリング 3M/M FE
76 W1041F 8 WASHER, FLAT ワッシャ　平 ﾟ3X6 ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
77 PT01920 1 PLATE, REFERENCE プレート　基準 FE
94
PTS-NXT2-01JE Vol.2
M3 II-SINGLE CONVEYOR 3/6
M3 II-シングルコンベア 3/6 QK03S03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77.1 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X006 FE
77.2 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
78 PT01930 1 PLATE, REFERENCE プレート　基準 FE
78.1 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X006 FE
78.2 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
82 PB90281 1 RETAINER, WIRING 押え　配線 FE
85 AA61R00 1 HOLDER, PIN ホルダ　ピン OT
86 AA61N02 1 HOLDER, PIN ホルダ　ピン OT
87 H5280A 3 BOLT, HEX SOCKET ボルト　六角穴 M03X020 FE
88 W1010A 3 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
89 PB91002 1 BKT ＢＫＴ FE
90 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
91 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
92 H21924 2 PIN, PARALLEL ピン　平行 ﾟ2X5 Aｼｭ SUS OT
93 PX07521 1 SEAL, BAR CODE シール　バーコード PL
95 PM057F1 1 BKT, SENSOR ＢＫＴ　センサ FE
96 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
97 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
98 PM057E1 1 BKT, SENSOR ＢＫＴ　センサ FE
99 PB12712 1 WASHER ワッシャ FE
100 XS01245 1 SENSOR, TOUCH センサ　タッチ OT
101 K5257H 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X012 FE
102 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
103 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
104 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
110 AA76D04 1 JIG 治具 OT
111 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
112 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
113 H2094X 2 PIN, PARALLEL ピン　平行 ﾟ3X8 Aｼｭ SUS OT
114 PX08832 1 SEAL, BAR CODE シール　バーコード PL SET
115 Y3086W 1 UNION, HALF ユニオン　ハーフ KQ2S04-M5 OT
116 PM084Z0 1 TIP チップ OT
117 PJ19432 1 SHEET, RUBBER シート　ゴム OT
118 GGAJ0401 1 GAUGE ゲージ AL
95
PTS-NXT2-01JE Vol.2
A
AA
AA
AA
BB
AA
AA
AA
AA
BB
AA
AA
BB
BB
AA
2
21
34
33
29
8
27
30
62
14
9
28
59
63
35
31
73
75
3
6
22
25
10
11
4
5
61
64
23
24
1
74
76
77
78
79
80
81
82
81
82
15.1
12
13
12
13
15
16
17
55
57
56
58
36
37
56

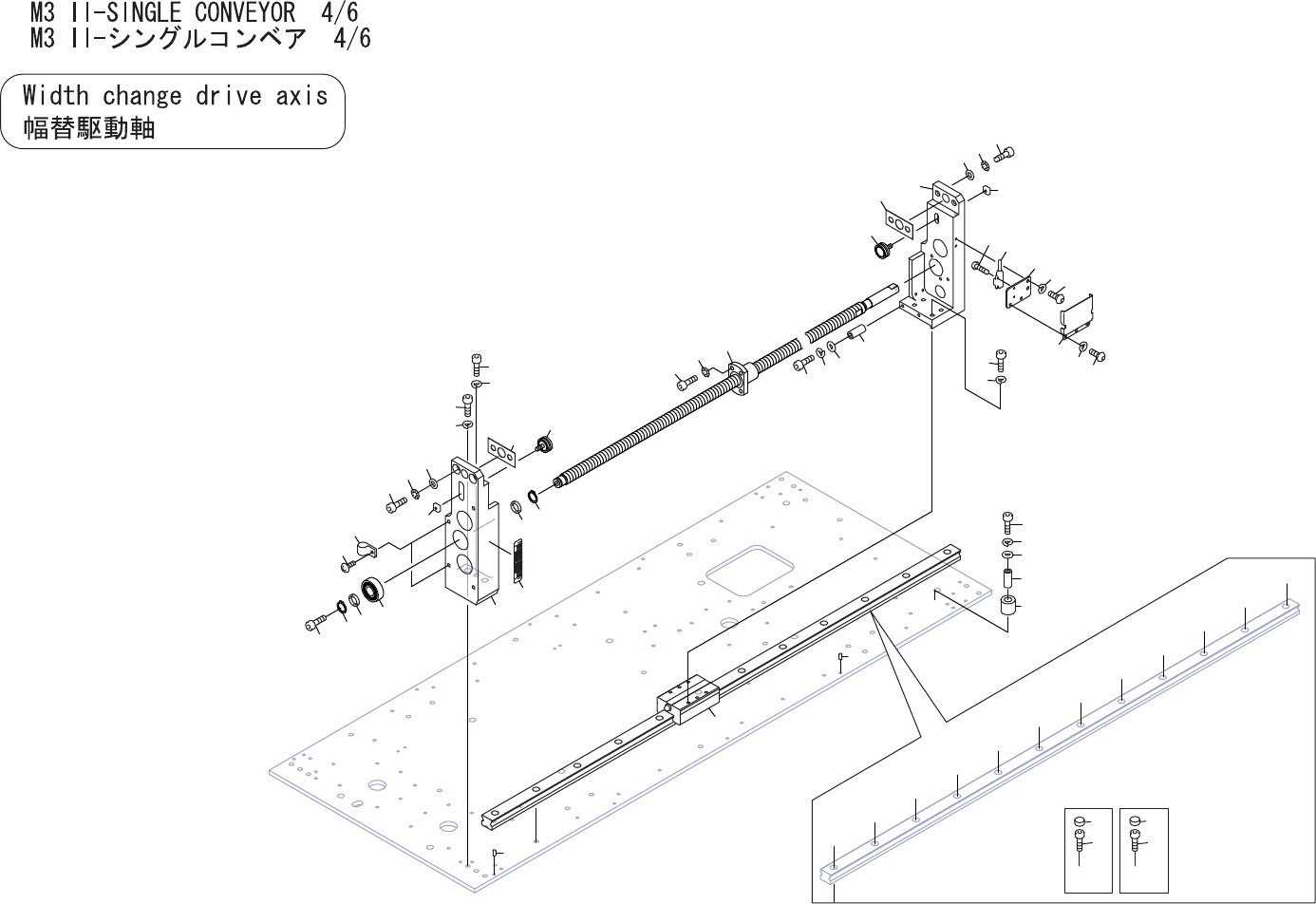

QK03S03
