M6 II-BED 1/7
M6 II-ベッド 1/7 QK02T03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
54 PX07981 1 SEAL, BAR CODE シール　バーコード OT
55 PZ25381 4 SEAL シール PL
57 PZ25661 1 SEAL シール PL
58 PZ25671 1 SEAL シール PL
59 PZ25681 1 SEAL シール PL
61 PM29651 9 PIN, LOCATING ピン　位置決め FE
62 H20947 2 PIN, PARALLEL ピン　平行 ﾟ6X16 Aｼｭ OT
64 H21158 1 PIN, PARALLEL ピン　平行 ﾟ8X35 Bｼｭ OT
65 H5322A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE
66 W1013A 2 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
67 PX07691 1 SEAL, BAR CODE シール　バーコード OT
68 PB87861 1 COVER カバー FE
69 H5342A 2 BOLT, HEX SOCKET ボルト　六角穴 M08X025 FE
70 W1025A 2 WASHER, LOCK ワッシャ　スプリング 8M/M FE
71 W1046A 2 WASHER, FLAT ワッシャ　平 4W- 8 FE
72 PZ05081 4 SHEET シート OT
192
PTS-NXT2-01JE Vol.1
This page intentionally blank.
193
PTS-NXT2-01JE Vol.1

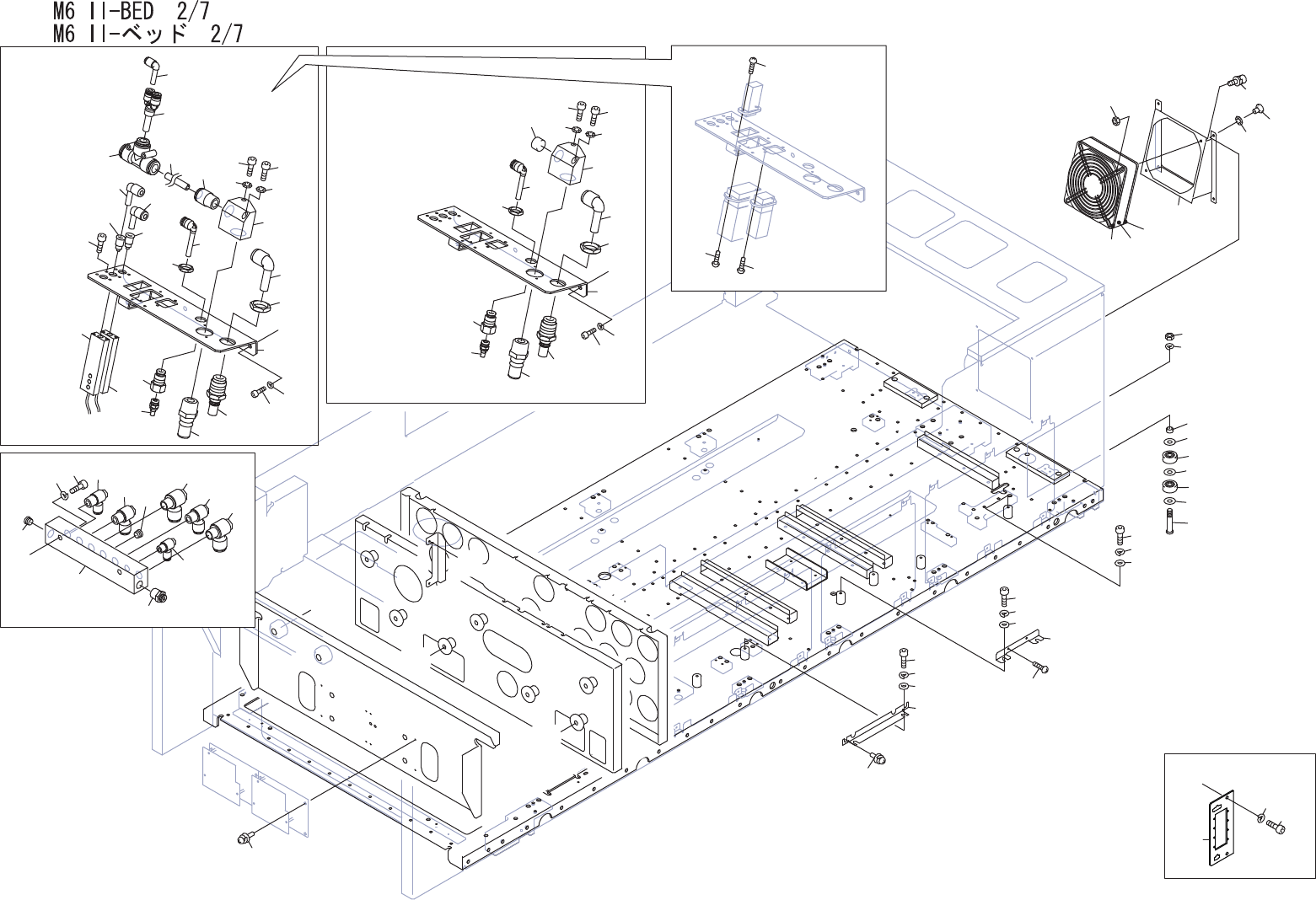

A
C
CC
AA
D
BB
BB
CC
DD
DD
AA
58
57
39
40
37
41
24
46
42
26
25
44
43
27
28
28
27
43
41
15
14
1
8
9
13
12
12
11
11
10
12
57
48
50
49
60
59
81
83
85
16
17
18
19
19.1
19
55
55.1
55.3
55.2
55.3
36
36.1
36.3
36.2
36.3
64
38
62
59
56
20
20
21
21
22
23
90
93
92
91
97
99
98
86
89
88
87
96
95
94
100
86.1
90.1
40.1
40.2
6
7
6
2
3
34
33
35
QK02T03
