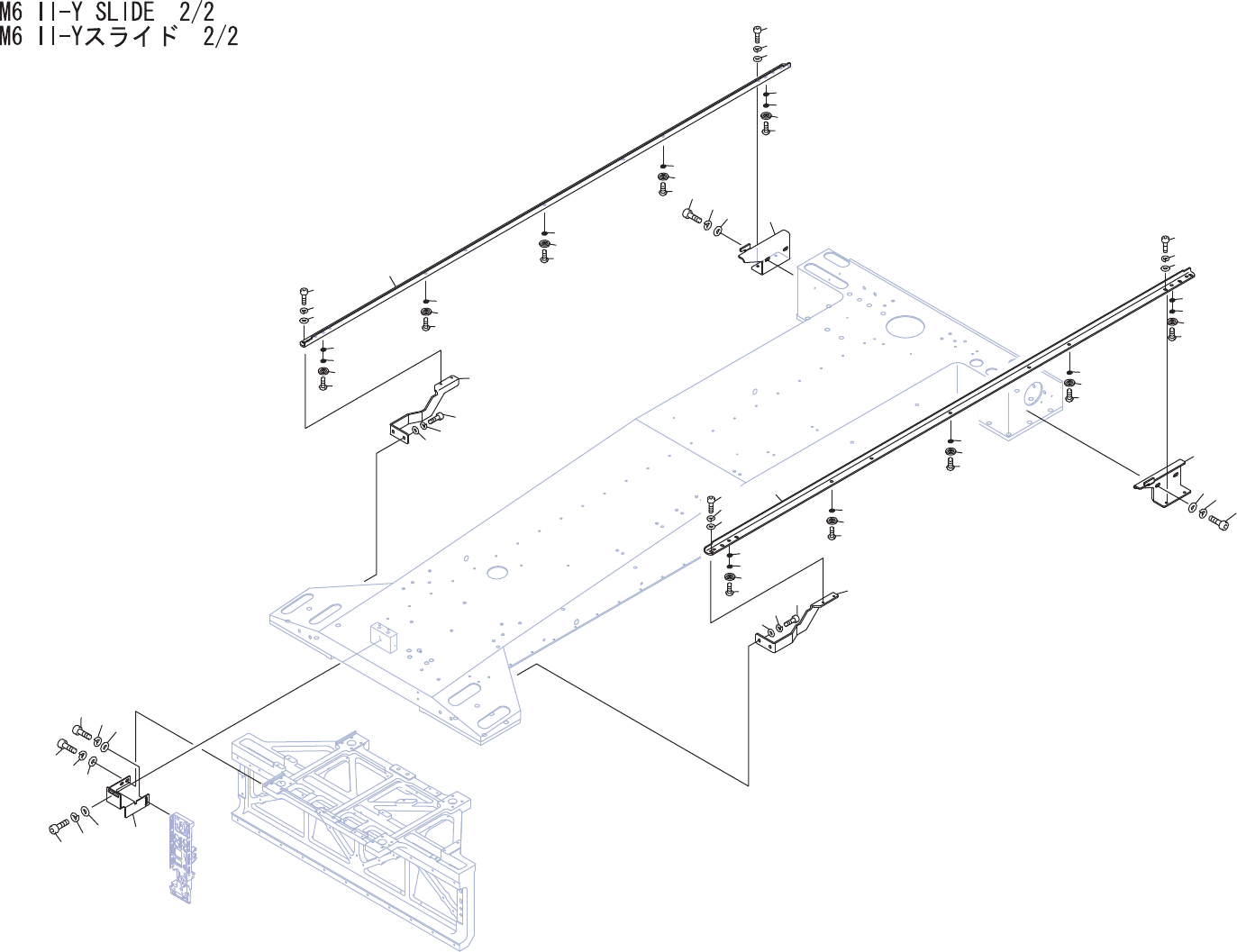

M6 II-Y SLIDE 1/2
M6 II-Yスライド 1/2 QK02Y03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
123 PX06122 2 NAMEPLATE 銘板 OT
124 PZ29681 2 ROPE ロープ OT
125 S2025A 3 SHEET シート CTAM1 PL
126 K5172K 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005(3ｶ ｼﾛ) FE
127 K30157 3 CLIPPER クリッパ UC3 PL
128 K5172K 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005(3ｶ ｼﾛ) FE
129 PB99070 1 COVER 蓋 FE
130 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
131 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
132 PM07LD1 2 BLOCK, LOCATING ブロック 位置決め FE
133 H5721A 4 BOLT, STOPPER ボルト ストッパ SSB-M6X20-B OT
135 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
136 W1024A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M/M FE
Note.1:[Interchangeable parts] PB61173(t=0.6)，PB61183(t=0.5)，PB61193(t=0.4)，PB61202(t=0.3)，PB66083(t=0.2)，PB66090(t=0.1)
[選択部品] PB61173(t=0.6)，PB61183(t=0.5)，PB61193(t=0.4)，PB61202(t=0.3)，PB66083(t=0.2)，PB66090(t=0.1)
