M3 II-DEVICE PALLET GUIDE
M3 II-デバイスパレットガイド UD02901
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2YD04 1 GUIDE ガイド OT
2 PM02691 2 SPACER スペーサ CO
4 PB52851 2 PLATE, STIFFENING プレート　当て FE
4.1 K5358H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X015 FE
5 PB52842 1 PLATE プレート FE
5.1 K5192H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X018 FE
8 PM65915 1 PLATE プレート FE
9 H5288A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
10 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
11 H2055T 2 PIN, SPRING ピン　スプリング 4ﾟX 8 OT
12 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
13 PB61821 1 LINK リンク FE
14 PM84981 2 PIN ピン FE
15 PB52821 2 LEVER, LINK レバー　リンク FE
16 PM84972 2 PIN, PIVOT ピン　支点 FE
17 PZ24001 1 SPRING, TENSION スプリング　引張 FE
18 H5289A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
19 N10813 1 NUT, HEX ナット　六角 M04 3ｼｭ(3ｶ ｸﾛ) FE
20 S1003F 4 CIR-CLIP サークリップ ST-EW-4(3ｶ ｼﾛ) OT
22 PM063W1 1 GUIDE ガイド FE
23 H5291A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X018 FE
24 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
26 PM063T1 1 GUIDE ガイド FE
27 H5291A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X018 FE
28 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
34 AA74H01 1 COVER カバー OT
35 PJ03376 1 COVER カバー PL
36 K5357M 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006 FE
37 PB91761 1 BKT, COVER ＢＫＴ　カバー FE
38 H5299A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X012 FE
39 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M/M FE
285
PTS-NXT2-01JE Vol.1
A
B
A
Ref.2/
A,BA,B
BB
AA
CC
DD
EE
EE
DD
CC
DD
CC
CC
EE
EE
DD
1
83
84
2
3
4
5
6
5
6
7
8
12
13
14
13
14
80
81
82
16
20
25
26
27
26
27
25
28
28
33
32
34
38
39
40
70
71
72
73
74
75
23
24
76
77
78
79
86
89
93
100
101
102
102
105
105
107
108
96
103
104
97
94.1
95
93
94
95
98
99
98
90
91
91
90
87
88
104
97
59
67
68
71
72
12.1
15
59
9
10
11
92
35
35.1
36
41
41.1
44
44
45
37
42
43
47
48
69
85
QK03F02
286
PTS-NXT2-01JE Vol.1

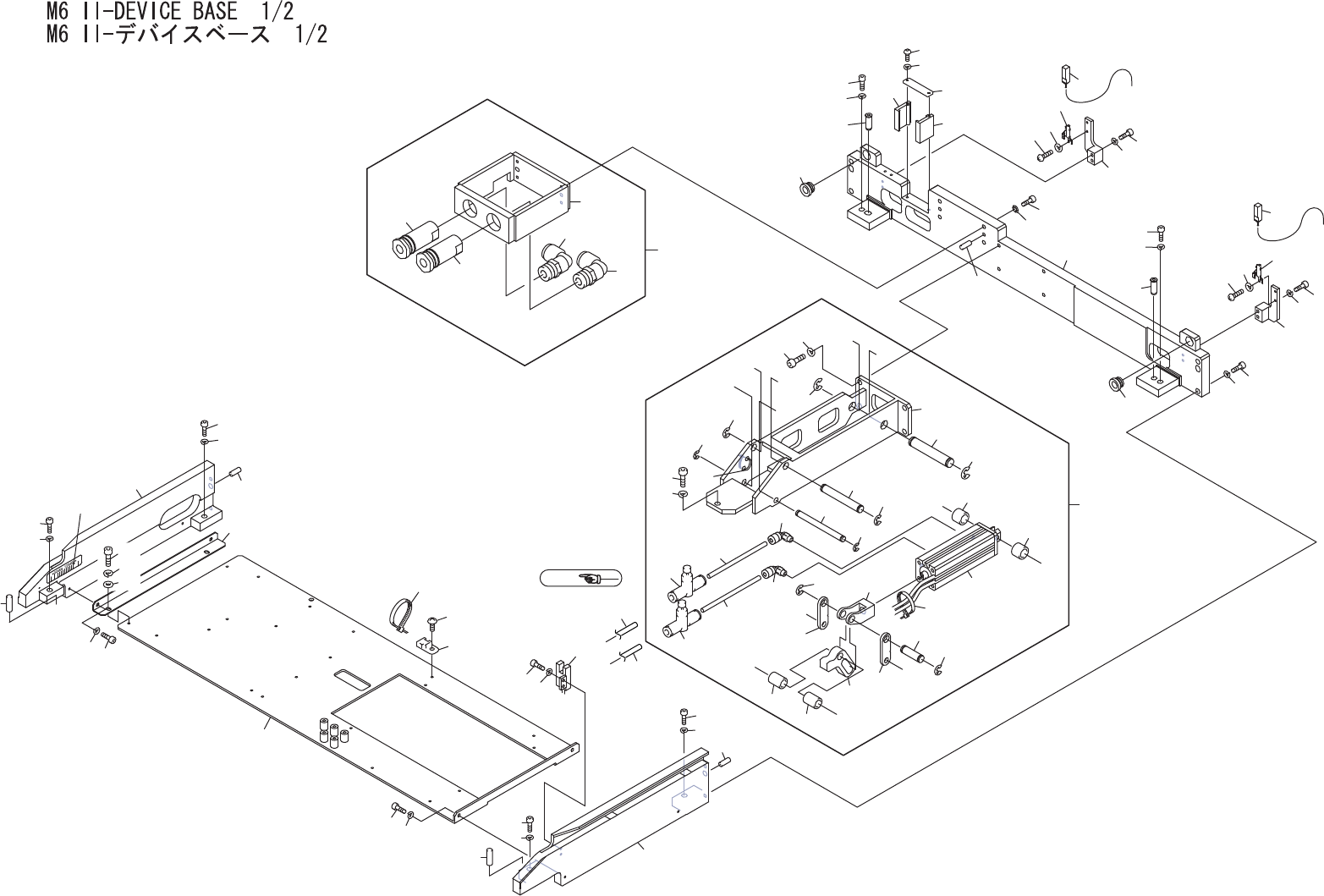

M6 II-DEVICE BASE 1/2
M6 II-デバイスベース 1/2 QK03F02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB88111 1 CATCH PAN 受け皿 FE
2 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
3 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
4 PM04KR2 1 BASE ベース FE
5 H5301A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X018 FE
6 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
7 H20738 1 PIN, PARALLEL ピン　平行 ﾟ6X18 Aｼｭ ｽﾃﾝﾚｽ OT
8 H2095A 1 PIN, PARALLEL ピン　平行 ﾟ6X12 Aｼｭ (M6) OT
9 S4077W 1 SENSOR, PHOTO センサ　フォト PM-R44P OT
10 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
11 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
12 PM04KS3 1 BASE ベース FE
12.1 PX07711 1 SEAL, BAR CODE シール　バーコード OT
13 H5301A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X018 FE
14 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
15 H20738 1 PIN, PARALLEL ピン　平行 ﾟ6X18 Aｼｭ ｽﾃﾝﾚｽ OT
16 H2095A 1 PIN, PARALLEL ピン　平行 ﾟ6X12 Aｼｭ (M6) OT
20 PM0B5D1 1 BKT ＢＫＴ FE
23 H5302A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X020 FE
24 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M FE
25 PM02643 2 PIN ピン FE
26 H5301A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X018 FE
27 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
28 PM02596 2 BUSHING ブシュ FE
32 PM87982 1 BKT, SENSOR ＢＫＴ　センサ FE
33 H5263A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X018 FE
34 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
35 S40264 1 SENSOR センサ E2S-W25 OT
35.1 . 1 FIXTURE 金具 Y92E-C2R5 OT ACC-35
36 K5173A 1 SCREW, C/R PAN 小ネジ　十穴鍋 M03X010(ｽﾃﾝﾚｽ) FE
37 W1021A 1 WASHER, LOCK ワッシャ　スプリング 3M/M FE
38 PM87992 1 BKT, SENSOR ＢＫＴ　センサ FE
39 H5263A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X018 FE
40 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
41 S40264 1 SENSOR センサ E2S-W25 OT
41.1 . 1 FIXTURE 金具 Y92E-C2R5 OT ACC-41
42 K5173A 1 SCREW, C/R PAN 小ネジ　十穴鍋 M03X010(ｽﾃﾝﾚｽ) FE
43 W1021A 1 WASHER, LOCK ワッシャ　スプリング 3M/M FE
287
PTS-NXT2-01JE Vol.1
