M6 II-DOUBLE CONVEYOR 4/7 M6 II-ダブルコンベア 4/7 QK03T03 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 78 K5358C 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE 79 …
M6 II-DOUBLE CONVEYOR 4/7
M6 II-ダブルコンベア 4/7 QK03T03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 PM05AG1 1 GUIDE ガイド FE
40 PS03151 1 SHEET シート OT
41 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
42 PM04XW4 1 PLATE プレート FE
43 PM04XX1 1 PLATE プレート FE
44 PM05AA1 2 GUIDE, BELT ガイド ベルト AL
45 H5288A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
46 W1011A 12 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 XB03320 2 CONVEYOR, BELT コンベア ベルト OT
48 PM059Z3 2 PLATE, GUIDE プレート ガイド FE
49 PM059Y2 2 PLATE, CLAMPING プレート クランプ FE
50 K5255A 12 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
51 PM085X1 1 RAIL レール FE
52 H5289A 7 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
53 W1011A 7 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
55 PM05AD2 4 PLATE プレート FE
56 H5275A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
57 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
58 H55037 6 BOLT ボルト PSST4-15 FE
59 PZ14451 4 SPRING スプリング FE
60 PB90312 1 HOOK フック FE
61 PB90322 1 HOOK フック FE
62 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
63 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
64 PB90322 1 HOOK フック FE
65 PB90312 1 HOOK フック FE
66 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
67 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
68 H2014R 2 PIN ピン MSIP6-10 OT
69 PB90501 4 BKT ＢＫＴ FE
69.1 PS03131 4 SHEET シート OT
70 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
71 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
73 PM97051 4 BLOCK, LOCATING ブロック 位置決め FE
74 H5275A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
75 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
76 W1041F 8 WASHER, FLAT ワッシャ 平 ﾟ3X6 ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
77 PH00791 2 BRUSH ブラシ OT
172
PTS-NXT2-01JE Vol.2
M6 II-DOUBLE CONVEYOR 4/7
M6 II-ダブルコンベア 4/7 QK03T03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
78 K5358C 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
79 PB90353 1 COVER, WIRING カバー 配線 FE
80 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
81 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
85 AA61T01 1 HOLDER, PIN ホルダ ピン OT
86 AA61S04 1 HOLDER, PIN ホルダ ピン OT
87 H5280A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
88 W1010A 6 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
89 PB91002 1 BKT ＢＫＴ FE
90 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
91 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
92 H21924 4 PIN, PARALLEL ピン 平行 ﾟ2X5 Aｼｭ SUS OT
93 PX07531 1 SEAL, BAR CODE シール バーコード PL
95 PB90362 1 RETAINER, WIRING 押え 配線 FE
96 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
97 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
98 H5287A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
99 W1022A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
173
PTS-NXT2-01JE Vol.2

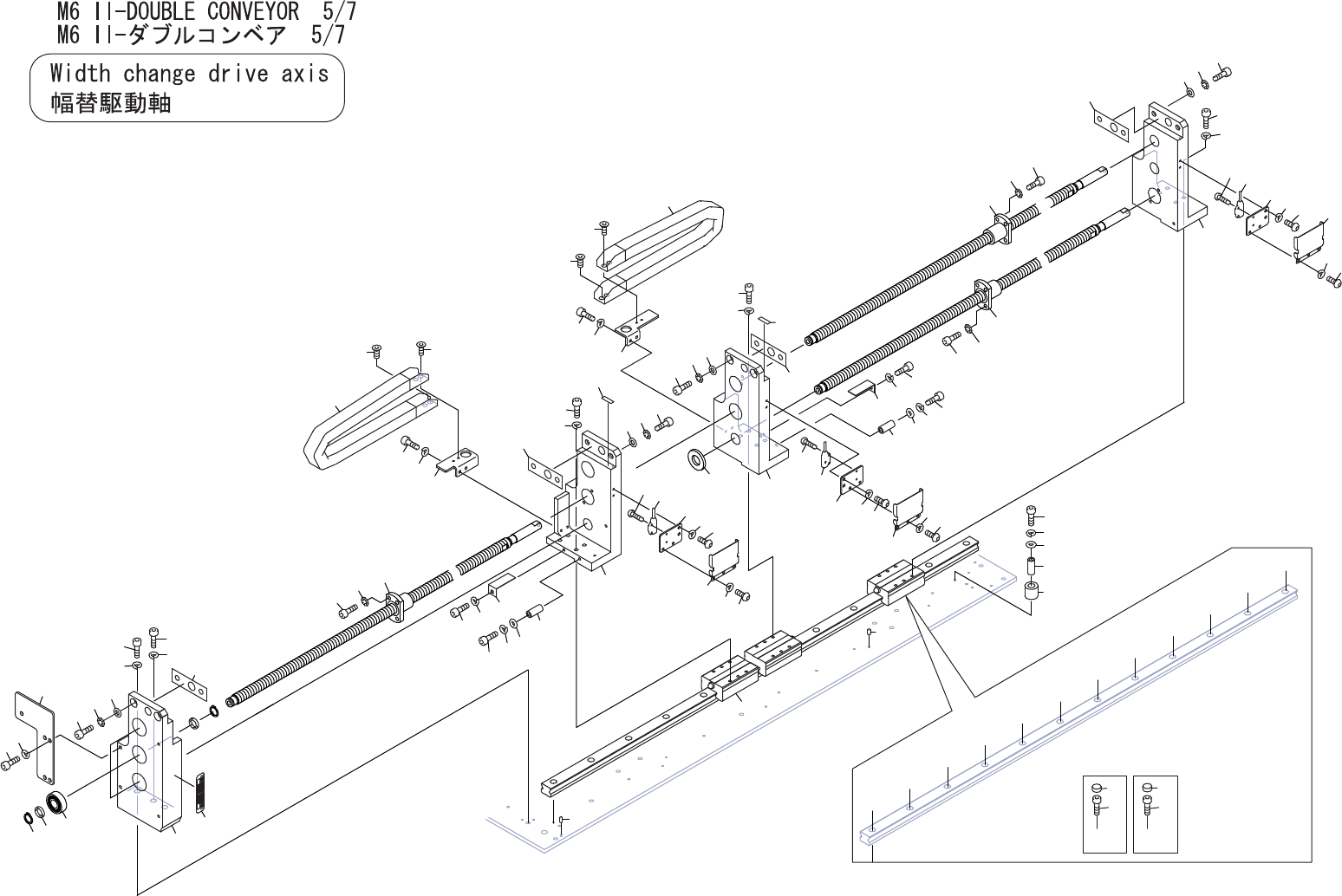

A
AA
AA
AA
BB
AA
AA
AA
AA
BB
AA
AA
BB
BB
AA
2
21
39
47
34
33
29
8
27
30
53
45
62
62
63
14
38
34
33
9
28
46
54
59
63
35
35
31
73
3
6
22
25
40
43
48
51
34
33
35
29
30
31
10
11
4
5
61
64
61
64
29
30
31
41
42
23
24
49
50
1
65
66
67
68
69
70
71
72
72
72
72
71
76
77
78
79
80
86
87
85
85
86
87
21.1
39.1
88
89
90
12
13
12
13
15
16
17
15
16
17
55
57
56
58
18
19
20
36
37
36
37
36
37
56
QK03T03
174
PTS-NXT2-01JE Vol.2
