M3 II-DOUBLE CONVEYOR 1/7 M3 II-ダブルコンベア 1/7 QK03R03 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM06WT3 1 FRAME フレーム AL 2 H20231 1 PIN, STOPPER ピン ストッパ STFHN10…
A
BACK-UP PIN
Ref.2/
AA
Ref.2/
BB
OPTION
OPTION
1
2
6
7
8
8.1
8.2
12.1
13
14
15
17
18
16
20
21
19
22
23
25
26
27
26.1
27
29
28
30
31
32
33
34
35
36
37
25.1
20
21
19
22
23
12
24
3
4
5
3
4
5
9.1
9.2
9
40.1
41
42
43
45
46
44
48
49
47
50
51
48
49
47
50
51
40
52.1
53
54
55
57
58
56
60
61
59
62
63
60
61
59
62
63
52
38
11
11
QK03R03
108
PTS-NXT2-01JE Vol.2

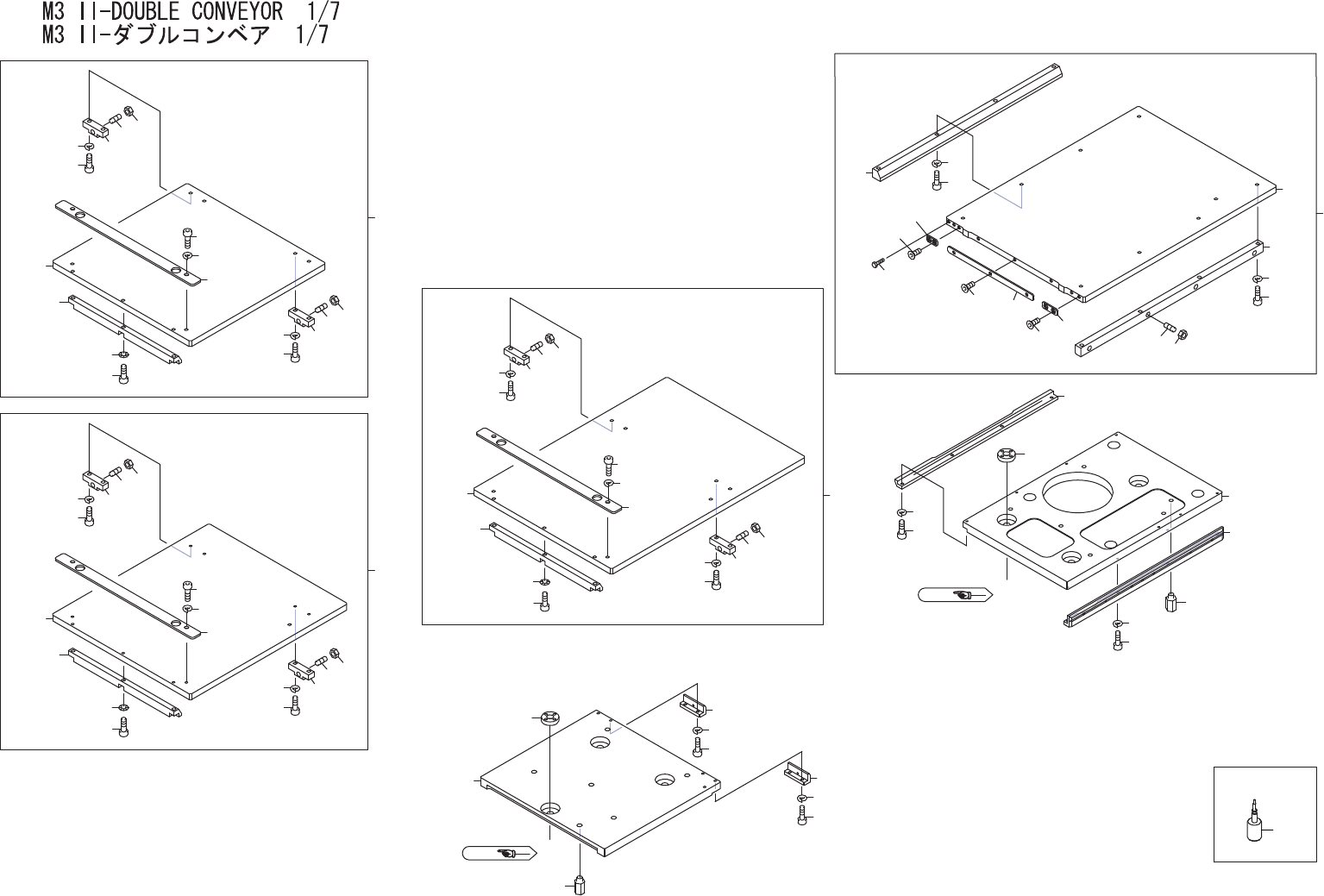

M3 II-DOUBLE CONVEYOR 1/7
M3 II-ダブルコンベア 1/7 QK03R03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM06WT3 1 FRAME フレーム AL
2 H20231 1 PIN, STOPPER ピン ストッパ STFHN10-15 OT
3 PM06WZ1 2 BLOCK, LOCATING ブロック 位置決め FE
4 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
5 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
6 PM06XD4 1 FRAME フレーム AL
7 H20231 1 PIN, STOPPER ピン ストッパ STFHN10-15 OT
8 PM06XF2 1 BLOCK, LOCATING ブロック 位置決め FE
8.1 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
8.2 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
9 PM09BK1 1 BLOCK, LOCATING ブロック 位置決め FE
9.1 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
9.2 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 GGQC2241 6 NUT ナット FE
12 AA7MF00 1 PLATE, BACKUP プレート バックアップ OT
12.1 PM06WF2 1 PLATE, BACKUP プレート バックアップ FE
13 PB97052 1 PLATE, PARTITION プレート 仕切り FE
14 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 PM06WX6 1 BLOCK, REFERENCE ブロック 基準 FE
17 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
18 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
19 PM06XA3 2 PLATE, LOCATING プレート 位置決め FE
20 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
21 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 H3164B 2 PLUNGER, BALL プランジャ ボール BSTH6A OT
23 N1084C 2 NUT, HEX ナット 六角 M06 3ｼｭ(3ｶ ｸﾛ) FE
24 AA7MG00 1 PLATE, BACKUP プレート バックアップ OT
25 PM06WL2 1 PLATE, BACKUP プレート バックアップ FE
25.1 H5720B 1 BOLT, STOPPER ボルト ストッパ BSTFH5.5-2.5 OT
26 PB00DN0 1 PLATE プレート FE
26.1 PB00CX0 1 PLATE プレート FE
27 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
28 PB00CY0 1 PLATE プレート FE
29 K5357M 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
30 PM06WY3 1 BLOCK, REFERENCE ブロック 基準 FE
31 H5292A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
32 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
109
PTS-NXT2-01JE Vol.2
M3 II-DOUBLE CONVEYOR 1/7
M3 II-ダブルコンベア 1/7 QK03R03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
33 PM06XG2 1 PLATE, LOCATING プレート 位置決め FE
34 H5292A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
35 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
36 H3164B 4 PLUNGER, BALL プランジャ ボール BSTH6A OT
37 N1084C 4 NUT, HEX ナット 六角 M06 3ｼｭ(3ｶ ｸﾛ) FE
38 AA6WL03 8 PIN, BACKUP ピン バックアップ OT
40 AA7NA00 1 PLATE, BACKUP プレート バックアップ OT OPTION
40.1 PM06WD1 1 PLATE, BACKUP プレート バックアップ FE
41 PB97052 1 PLATE, PARTITION プレート 仕切り FE
42 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
43 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
44 PM06WX6 1 BLOCK, REFERENCE ブロック 基準 FE
45 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
46 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 PM06XA3 2 PLATE, LOCATING プレート 位置決め FE
48 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
49 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
50 H3164B 2 PLUNGER, BALL プランジャ ボール BSTH6A OT
51 N1084C 2 NUT, HEX ナット 六角 M06 3ｼｭ(3ｶ ｸﾛ) FE
52 AA7NB00 1 PLATE, BACKUP プレート バックアップ OT OPTION
52.1 PM06WE1 1 PLATE, BACKUP プレート バックアップ FE
53 PB97052 1 PLATE, PARTITION プレート 仕切り FE
54 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
55 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
56 PM06WX6 1 BLOCK, REFERENCE ブロック 基準 FE
57 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
58 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
59 PM06XA3 2 PLATE, LOCATING プレート 位置決め FE
60 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
61 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
62 H3164B 2 PLUNGER, BALL プランジャ ボール BSTH6A OT
63 N1084C 2 NUT, HEX ナット 六角 M06 3ｼｭ(3ｶ ｸﾛ) FE
