A 2 3 4 4 5 5 6 4 5 6 6 15 15 16 18 19 20 21 22 20 23 24 24 25 25 26 26 21 22 17 16 17 14 1 84 PTS-NXT2-01JE Vol.2
EXTERNAL VACUUM PUMP
増設バキュームポンプ
UB00804
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB44401 1 PLATE プレート FE
2 K2024R 2 CASTER キャスタ NO.105-N OT
3 H5320A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X010 OT
4 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M OT
5 K2024W 2 CASTER, UNIVERSAL キャスタ 自在 NO.105-N-S OT
6 H5320A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X010 OT
7 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M OT
8 PB44310 1 BKT ＢＫＴ FE
9 XP00530 1 PUMP, VACUUM ポンプ バキューム OT
10 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 OT
11 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M OT
12 PB44290 1 BKT ＢＫＴ FE
13 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 OT
14 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M OT
15 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
16 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 OT
17 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M OT
18 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 OT
19 A40687 2 ELBOW エルボ KQ2L16-99 OT
20 PZ08870 1 TUBE チューブ OT
21 PZ13561 1 TUBE チューブ OT
22 PB44300 1 BKT ＢＫＴ FE
23 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ OT
24 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M OT
25 AJ06913 1 BKT ＢＫＴ OT
26 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ OT
27 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M OT
28 PB44410 1 COVER カバー FE
29 K5215A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ OT
83
PTS-NXT2-01JE Vol.2
A
2
3
4
4
5
5
6
4
5
6
6
15
15
16
18
19
20
21
22
20
23
24
24
25
25
26
26
21
22
17
16
17
14
1
84
PTS-NXT2-01JE Vol.2

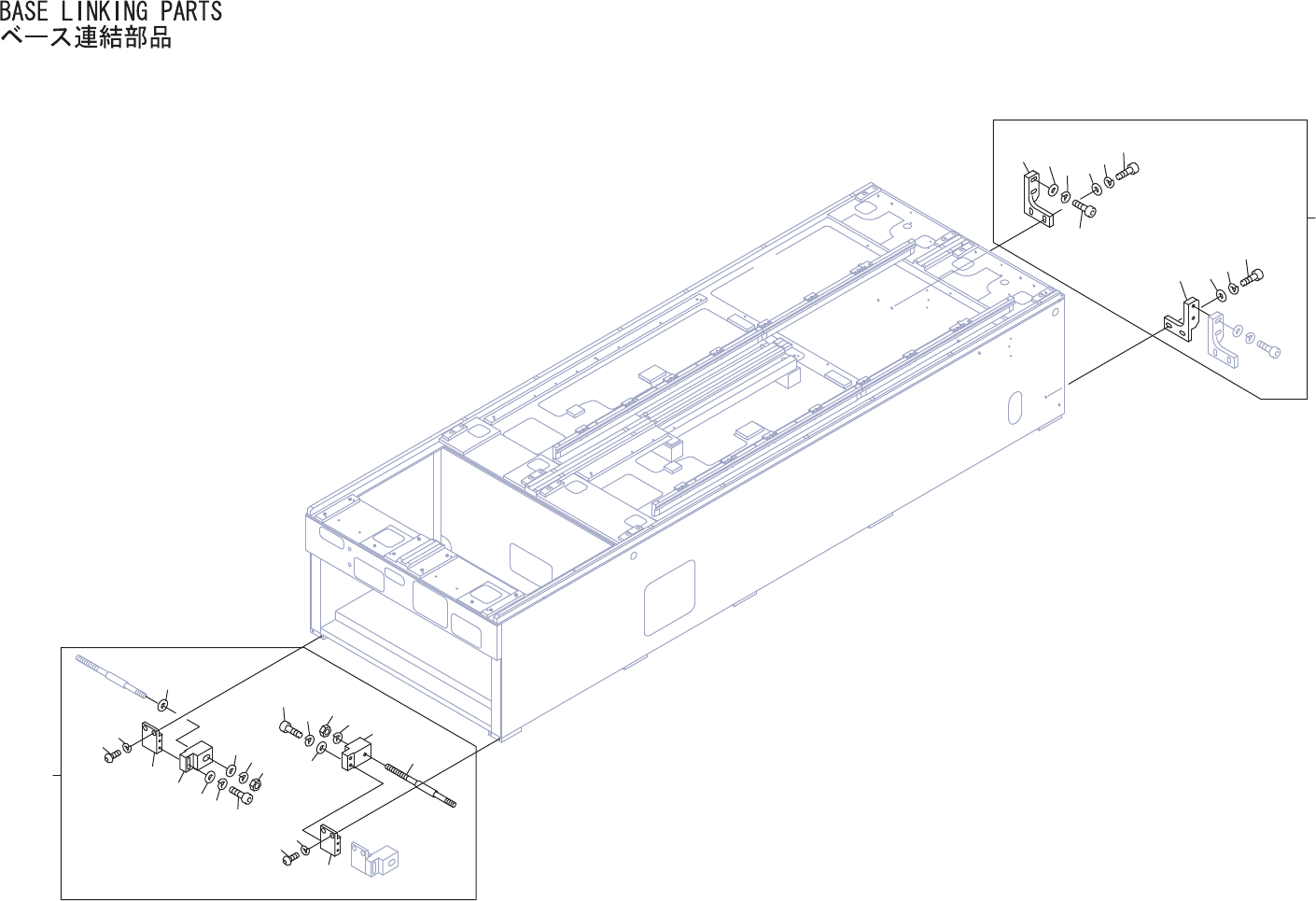

BASE LINKING PARTS
ベース連結部品
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA5FL02 1 BKT ＢＫＴ OT
2 PM21392 1 BKT ＢＫＴ FE
3 PM21381 1 BKT ＢＫＴ FE
4 H5343A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
5 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M FE
6 W1046A 6 WASHER, FLAT ワッシャ 平 4W- 8 FE
14 AA5FK01 1 BKT ＢＫＴ OT
15 PM39015 2 BKT ＢＫＴ FE
16 K5262E 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
17 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
18 PM39032 1 BKT ＢＫＴ FE
19 PM39022 1 BKT ＢＫＴ FE
20 H5344A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X035 FE
21 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
22 W1046A 4 WASHER, FLAT ワッシャ 平 4W- 8 FE
23 PM39041 1 BOLT ボルト FE
24 N1096A 2 NUT, HEX ナット 六角 M12 P=1.75 FE
25 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
26 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
85
