M3 II-DEVICE PALLET 1/2
M3 II-デバイスパレット 1/2 QK03K01
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA7GX01 1 PALLET パレット OT
2 PX07631 1 SEAL, BAR CODE シール バーコード OT
11 AA29X08 1 ARM, CLAMP アーム クランプ OT
12 PB58422 1 PLATE, ARM プレート アーム FE
13 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
14 PM77693 1 BAR, GUIDE バー ガイド FE
15 K5363A 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
16 PM87704 1 BAR, GUIDE バー ガイド FE
17 K5363A 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
18 AA7ZG01 1 HANDLE 取手 OT
19 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PB58412 1 PLATE, ARM プレート アーム FE
22 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
23 PM77693 1 BAR, GUIDE バー ガイド FE
24 K5363A 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
25 PM87714 1 BAR, GUIDE バー ガイド FE
26 K5363A 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
27 AA7ZG01 1 HANDLE 取手 OT
28 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
29 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 PB015X0 1 BKT, RETAINER ＢＫＴ 押え FE
31 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
32 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
33 W1045A 1 WASHER, FLAT ワッシャ 平 4W- 6 FE
17
PTS-NXT2-01JE Vol.3
AA
AA
1
2
2
3
4
5
13
15
14
16
20
20.1
21
22
23
24
26
26.1
27
28
29
32
33
40
40
41
42
43
44
48
48.1
49
50
51
52
54
54.1
55
56
57
60
61
68
68
69
70
71
72
73
73
74
75
76
78
79
80
81
82
83
84
85
86
91
92
93
94
99
99
99
99
97
104
98
101
102
103
95
96
12
77
12
105
106
110
111
112
107
108
109
68
68
40
40
113
117
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
133
134
134
125
125
124
124
114
115
116
135
17
18
19
19
17
18
34
35
36
45
46
47
45
46
47
57.2
57.3
62
63
64
77.1
29.3
29.2
29.1
57.1
QK03K01
18
PTS-NXT2-01JE Vol.3

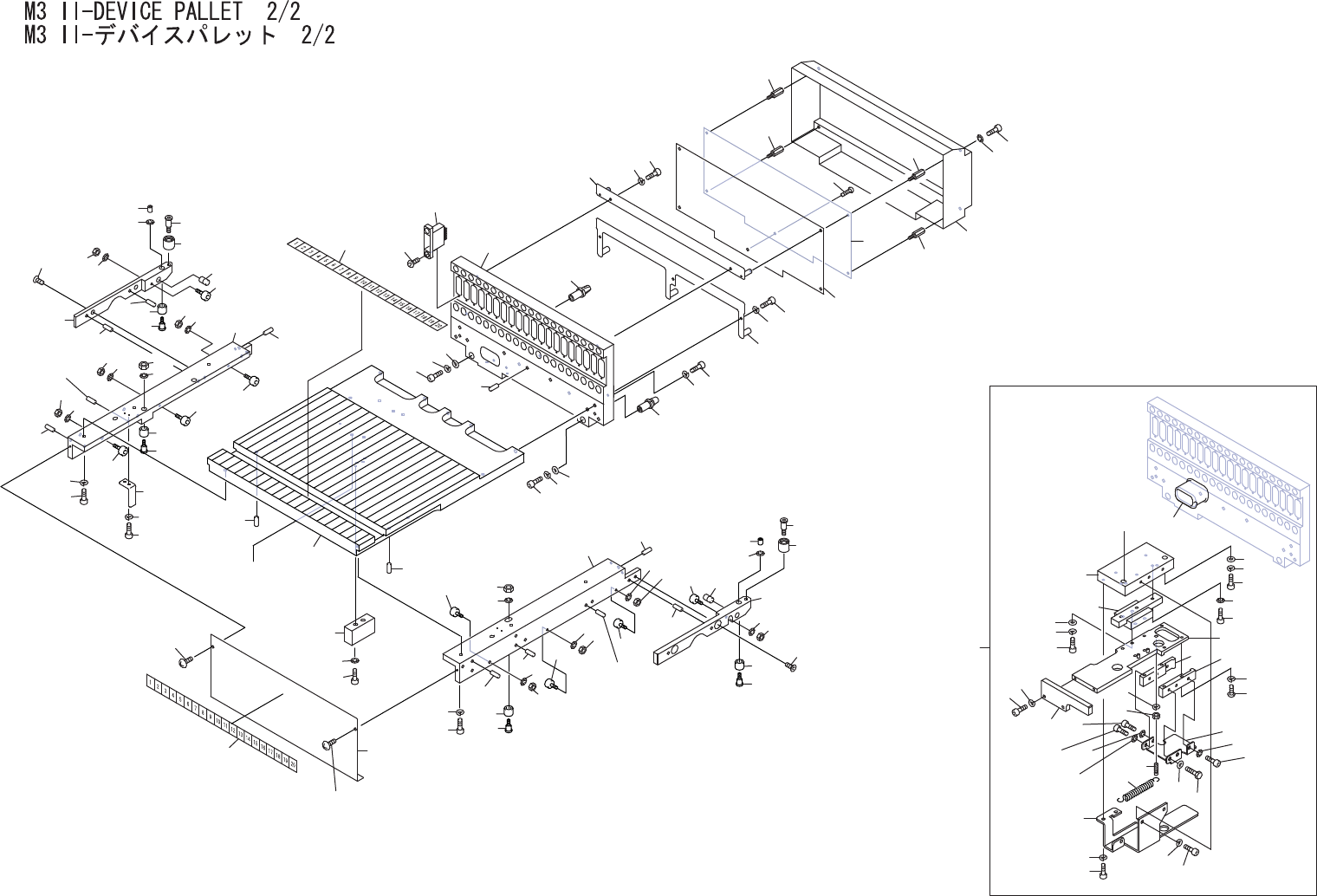

M3 II-DEVICE PALLET 2/2
M3 II-デバイスパレット 2/2 QK03K01
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM63907 1 PALLET パレット FE
2 H2093K 2 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
3 PM11906 1 BLOCK ブロック FE
4 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
5 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
12 PX00143 2 NAMEPLATE 銘板 PL
13 PM04TA2 1 BKT, RAIL ＢＫＴ レール FE
14 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
15 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 H2093K 1 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
17 K11065 2 CAM FOLLOWER カムフォロア CF03-A OT
18 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
19 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
20 PM26721 1 ROLLER ローラ FE
20.1 PM51371 1 PIN, ROLLER ピン ローラ FE
21 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
22 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
23 PM91693 1 BAR, GUIDE バー ガイド FE
24 K5361T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
26 PM26721 1 ROLLER ローラ FE
26.1 PM51371 1 PIN, ROLLER ピン ローラ FE
27 PM02503 1 NUT ナット FE
28 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
29 PM86771 1 PIN ピン FE
29.1 K11065 1 CAM FOLLOWER カムフォロア CF03-A OT
29.2 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
29.3 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
32 PM02352 1 PIN, ROLLER ピン ローラ FE
33 PM02422 1 ROLLER ローラ PL
34 K1108A 1 CAM FOLLOWER カムフォロア CF4-A OT
35 N10796 1 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
36 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
40 H2093K 4 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
41 PM04TB2 1 BKT, RAIL ＢＫＴ レール FE
42 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
43 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
44 H2093K 1 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
45 K11065 2 CAM FOLLOWER カムフォロア CF03-A OT
19
