M6 II-DOUBLE CONVEYOR 5/7
M6 II-ダブルコンベア 5/7 QK03T03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 PJ16811 1 SHEET シート OT
41 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
42 W1012A 2 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
43 PJ12922 2 WASHER ワッシャ OT
45 H5290A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
46 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
47 PM04XS3 1 BKT ＢＫＴ FE
48 PJ16811 1 SHEET シート OT
49 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
50 W1012A 2 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
51 PJ12922 2 WASHER ワッシャ OT
53 H5290A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
54 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
55 XG01301 1 GUIDE, RAIL ガイド　レール OT
56 K20089 12 CAP キャップ C04 OT
57 PZ09961 9 BOLT, HEX SOCKET ボルト　六角穴 OT
58 H5426S 3 BOLT, HEX SOCKET ボルト　六角穴 M04X018(3ｶ ｼﾛ) FE
59 H2096H 5 PIN, PARALLEL ピン　平行 ﾟ3X6 Bｼｭ(ｽﾃﾝﾚｽ) FE
60 PB90442 2 RETAINER, WIRING 押え　配線 FE
61 PM081R1 2 COLLAR カラー FE
62 H5293A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X025 FE
63 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
64 W1040S 2 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
65 PB90471 1 BKT ＢＫＴ FE
66 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
67 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
68 PB90481 1 BKT ＢＫＴ FE
69 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
70 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
71 K41620 2 FLEXIBLE TRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
72 K5357M 8 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006 FE
73 PX07761 1 SEAL, BAR CODE シール　バーコード OT
76 PG04870 1 STOPPER ストッパ PL
77 PM082R0 1 COLLAR カラー FE
78 H5292A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X020 FE
79 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
80 W1040S 1 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
85 PP02520 2 RETAINER, WIRING 押え　配線 FE
176
PTS-NXT2-01JE Vol.2
M6 II-DOUBLE CONVEYOR 5/7
M6 II-ダブルコンベア 5/7 QK03T03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
86 H5287A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008 FE
87 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
88 PB02SN1 1 PLATE プレート FE
89 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
90 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
177
PTS-NXT2-01JE Vol.2

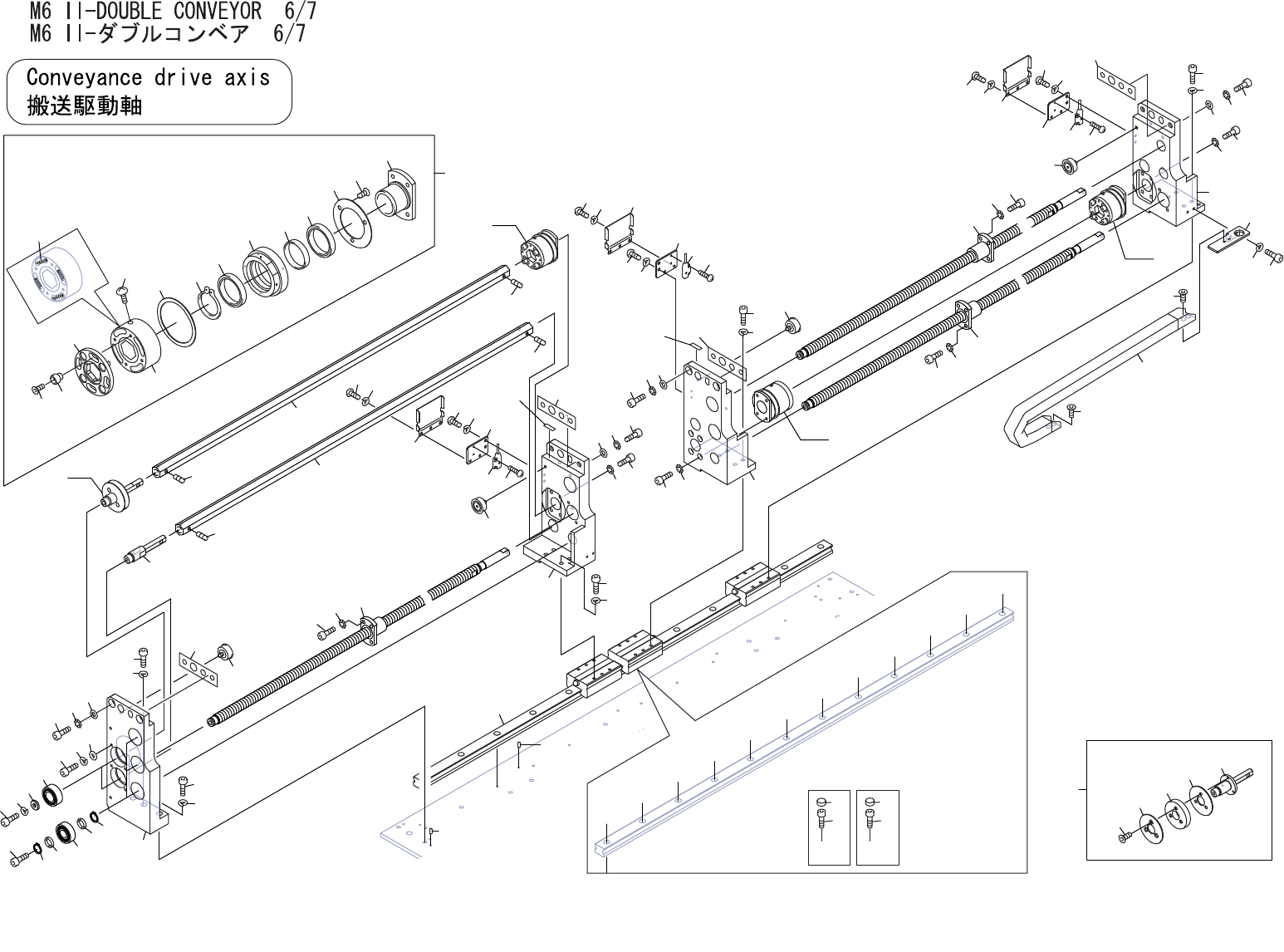

A
WW
WW
AA
BB
AA
AA
AA
BB
AA
AA
AA
BB
AA
AA
AA
BB
WW
VV
DETAIL WW
DETAIL VV
14
2
21
39
47
8
28
45
33
29
73
76
82
105
74
105
75
75
105
33
34
35
34
35
78
77
9
27
106
106
46
106
59
30
31
29
30
31
3
6
22
25
40
43
48
51
33
34
35
30
31
29
4
5
10
11
24
23
54
53
50
49
41
42
1
60
60
60
60
68
69
70
79
80
81
71
72
72
74
75
75
96
94
97
103
95
93
99
102
104
99
91
92
98
100
101
84
84
85
86
87
21.1
39.1
15.1
12
13
13
12
15
16
17
15
16
17
55
57
56
58
18
19
20
36
37
36
37
36
37
56
90
83
QK03T03
