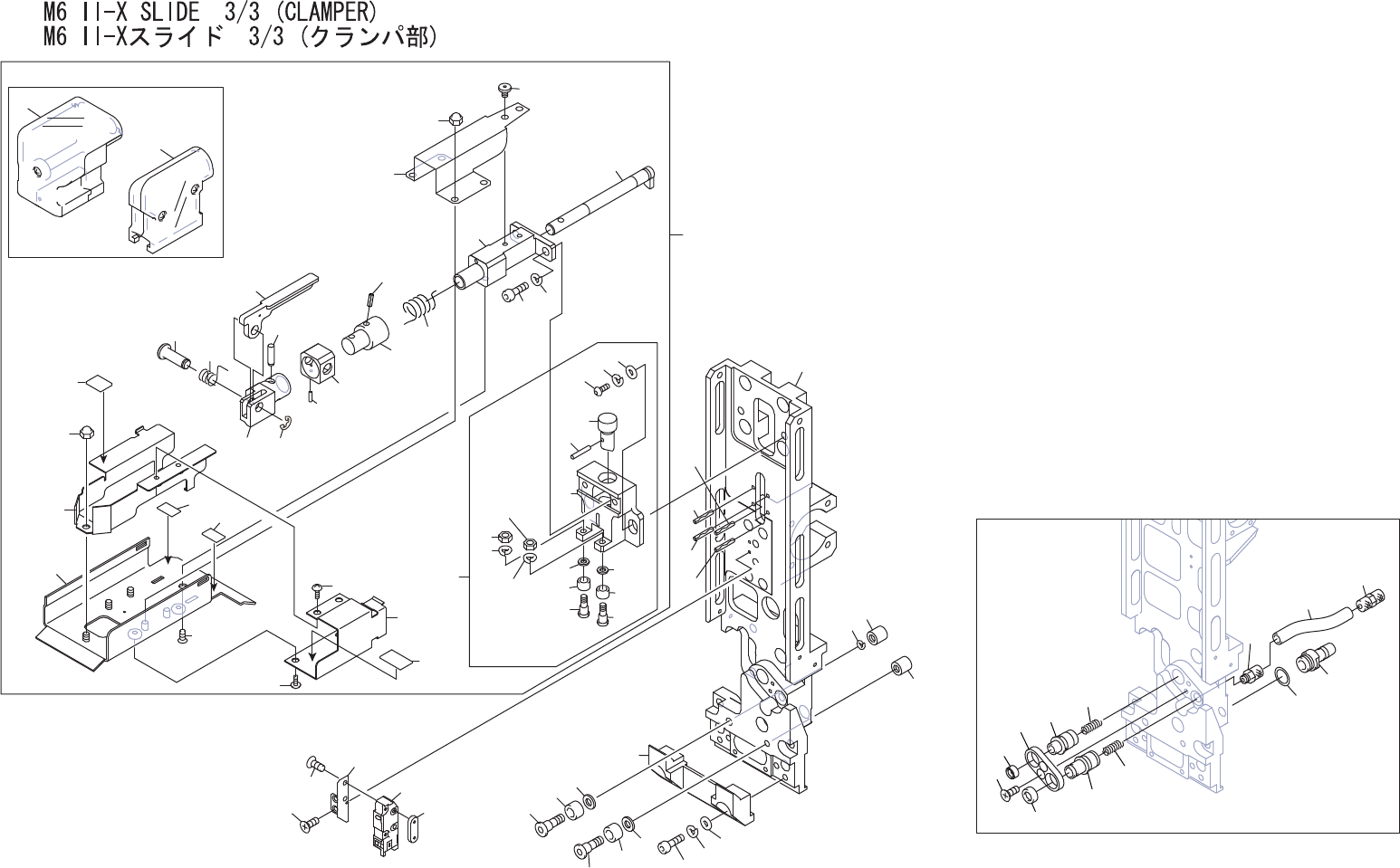

M6 II-X SLIDE 2/3
M6 II-Xスライド 2/3 QK02Z02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
50 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
51 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
52 K5198B 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X008 P=4 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
59 PB92653 1 RETAINER, WIRING 押え 配線 FE
60 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
61 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
62 PB99681 1 RETAINER, WIRING 押え 配線 FE
62.1 H5287A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
62.2 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
64 PB99710 1 RETAINER, WIRING 押え 配線 FE
65 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
66 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
