M6 II-DEVICE PALLET GUIDE
M6 II-デバイスパレットガイド QK03E01
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2YE04 1 GUIDE ガイド OT
2 PM02691 2 SPACER スペーサ CO
3 PB52831 1 PLATE プレート FE
3.1 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X010 FE
4 PB52851 2 PLATE, STIFFENING プレート　当て FE
4.1 K5358H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X015 FE
5 PB52842 1 PLATE プレート FE
5.1 K5192H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X018 FE
8 PM65915 1 PLATE プレート FE
9 H5288A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
10 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
11 H2055T 2 PIN, SPRING ピン　スプリング 4ﾟX 8 OT
12 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
13 PB61821 1 LINK リンク FE
14 PM84981 2 PIN ピン FE
15 PB52821 2 LEVER, LINK レバー　リンク FE
16 PM84972 2 PIN, PIVOT ピン　支点 FE
17 PZ24001 1 SPRING, TENSION スプリング　引張 FE
18 H5289A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
19 N10813 1 NUT, HEX ナット　六角 M04 3ｼｭ(3ｶ ｸﾛ) FE
20 S1003F 4 CIR-CLIP サークリップ ST-EW-4(3ｶ ｼﾛ) OT
22 PM095N2 1 GUIDE, SIDE ガイド　サイド FE
23 H5292A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X020 FE
24 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
25 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
26 PM095R1 1 GUIDE, SIDE ガイド　サイド FE
27 H5292A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X020 FE
28 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
29 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
30 N4041A 4 SCREW, HEX SOCKET SET ネジ　六角穴止め M05X015 ｸﾎﾞﾐｻｷ FE
31 N10797 4 NUT, HEX ナット　六角 M05(3ｶ ｸﾛ) FE
32 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M FE
34 AA64X01 1 COVER カバー OT
35 PJ16662 1 COVER カバー OT
36 K5357M 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006 FE
37 PB89784 1 BKT, COVER ＢＫＴ　カバー FE
38 H5299A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X012 FE
39 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M/M FE
293
PTS-NXT2-01JE Vol.1
A
AA
AA
BB
BB
Ref.BED
ee
4
4
46
3
2
3
2
9
11
95
96
97
97
10
11.1
11.2
11.3
11.4
11.5
11
10
9
11.1
9.1
9.1
11.2
11.3
11.4
13
14
17
18
19
17
18
19
1
15
16
14
15
16
13
25
25.1
25.2
25.3
25.4
25.4
25.3
26
27
32
33
35
36
37
34
44
45
45
47
49
48
49
48
56
57
58
56
57
58
59
60
63
62
98
95
61
64
65
66
67
67
68
69
70
75
75
83
83.1
80
104
75
76
76
76
76
82
84
92
93
94
88
84
86
87
85
11.5
102
103
99
100
101
111
97
110
106
107
108
105
109
92.1
94.1
76
76
79
81 81
45
72
75
75
75
80
82
44
39
42
43
43
112
113
7
7
8
8
12
22
23
24
50
50
51
52
51
52
53
54
55
53
54
55
53
54
55
72
73
74
79
81
81
12
38
40
41
UC00146
294
PTS-NXT2-01JE Vol.1

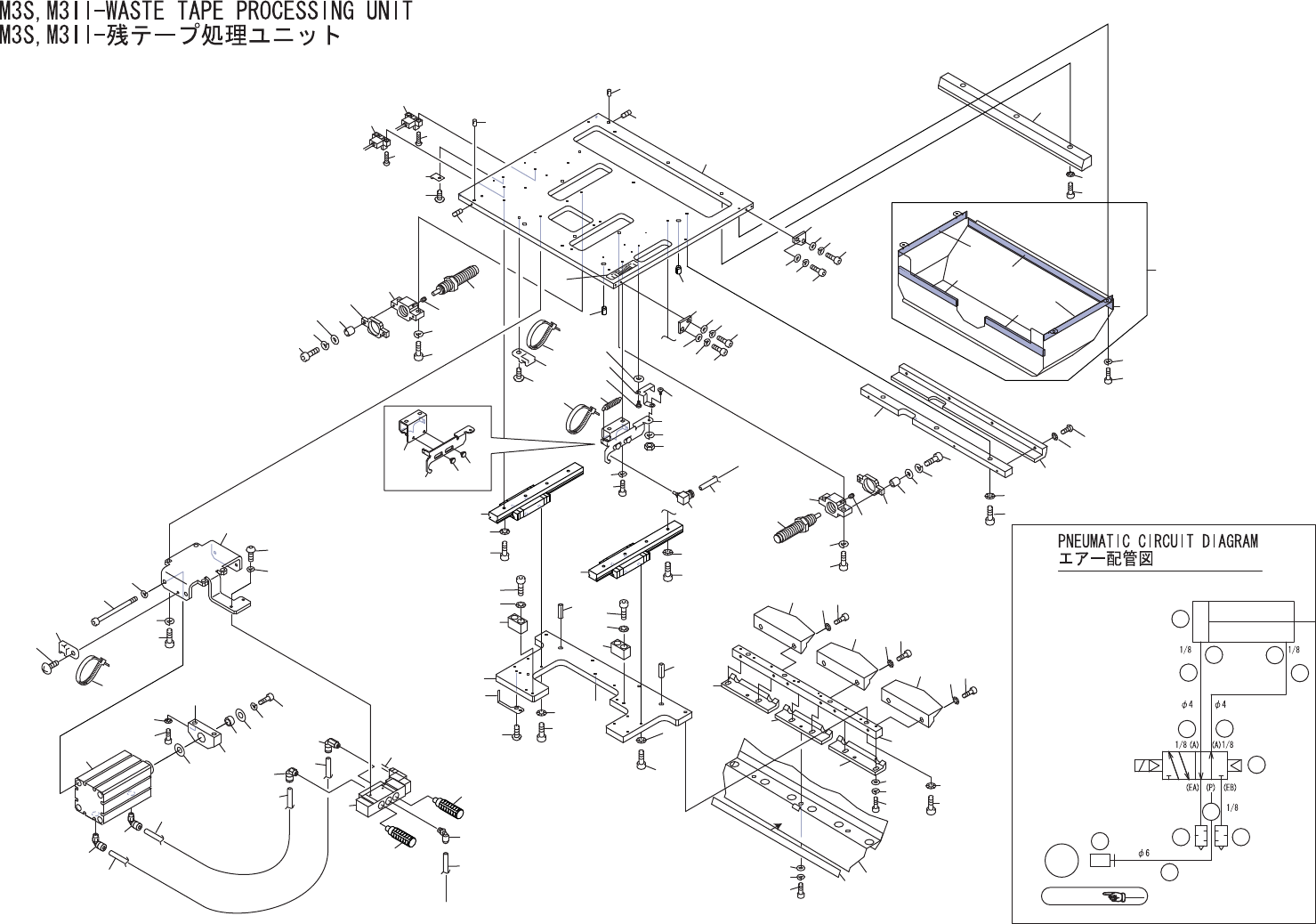

M3S,M3II-WASTE TAPE PROCESSING UNIT
M3S,M3II-残テープ処理ユニット UC00146
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM007X2 1 PLATE プレート FE
2 PM04433 2 PIN ピン FE
3 N4019H 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X004 ﾄｶﾞﾘｻｷ FE
4 H2116C 2 PIN, PARALLEL ピン　平行 MS6-10 OT
7 S4077L 2 SENSOR, PHOTO センサ　フォト PM-L44P OT
8 K51993 4 SCREW, WASHER ASS'Y 小ネジ　座金組込み M03X012 ﾅﾍﾞｾﾑｽ P4(3ｶ ｼﾛ) FE
9 PM95131 2 BKT, STOPPER ＢＫＴ　ストッパ FE
9.1 N4019A 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
10 H5300A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X015 FE
11 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M FE
11.1 PG02951 2 PLATE, STOPPER プレート　ストッパ PL
11.2 H5276A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
11.3 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
11.4 W1040R 4 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
11.5 PM36281 4 COLLAR カラー FE
12 A1037D 2 ABSORBER, SHOCK アブソーバ　ショック RB2015 OT
13 PB68082 2 PLATE, LOCATING プレート　位置決め FE
14 H5276A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
15 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
16 W1042A 2 WASHER, FLAT ワッシャ　平 4W- 3 FE
17 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
18 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
19 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
22 PM05024 1 CUTTER, STATIONARY カッタ　固定 FE
23 H5322A 3 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE
24 W1013A 3 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
25 AA3EM07 1 COVER カバー OT
25.1 PB79923 1 COVER カバー FE
25.2 PS02031 1 SHEET シート OT
25.3 PS02041 2 SHEET シート OT
25.4 PS02052 2 SHEET シート OT
26 H5275A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
27 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
32 PM007Y2 1 BAR, GUIDE バー　ガイド FE
33 H5298A 3 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
34 W1012A 3 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
35 PJ11891 1 SCRAPER スクレーパ PL
36 K5256G 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X012 FE
295
