A A A B B DETAIL A A DETAIL B B 1 4 3 2 25 28 29 30 27 26 22 20 18 17 16 23 24 21 22 19 18 20 12 13 14 15 24 9 7 8 7 8 10 11 5 9 10 11 7 8 7 8 12 22 20 18 24 23 24 21 22 19 18 20 33 33 32 31 28 29 30 27 32 31 25 26 14 15…
This page intentionally blank.
33
PTS-NXT2-01JE Vol.2
A
AA
BB
DETAIL AA DETAIL BB
1
4
3
2
25
28
29
30
27
26
22
20
18
17
16
23
24
21
22
19
18
20
12
13
14
15
24
9
7
8
7
8
10
11
5
9
10
11
7
8
7
8
12
22
20
18
24
23
24
21
22
19
18
20
33
33
32
31
28
29
30
27
32
31
25
26
14
15
5
13
26.1
26.1
26.1
26.1
QK01G02
34
PTS-NXT2-01JE Vol.2

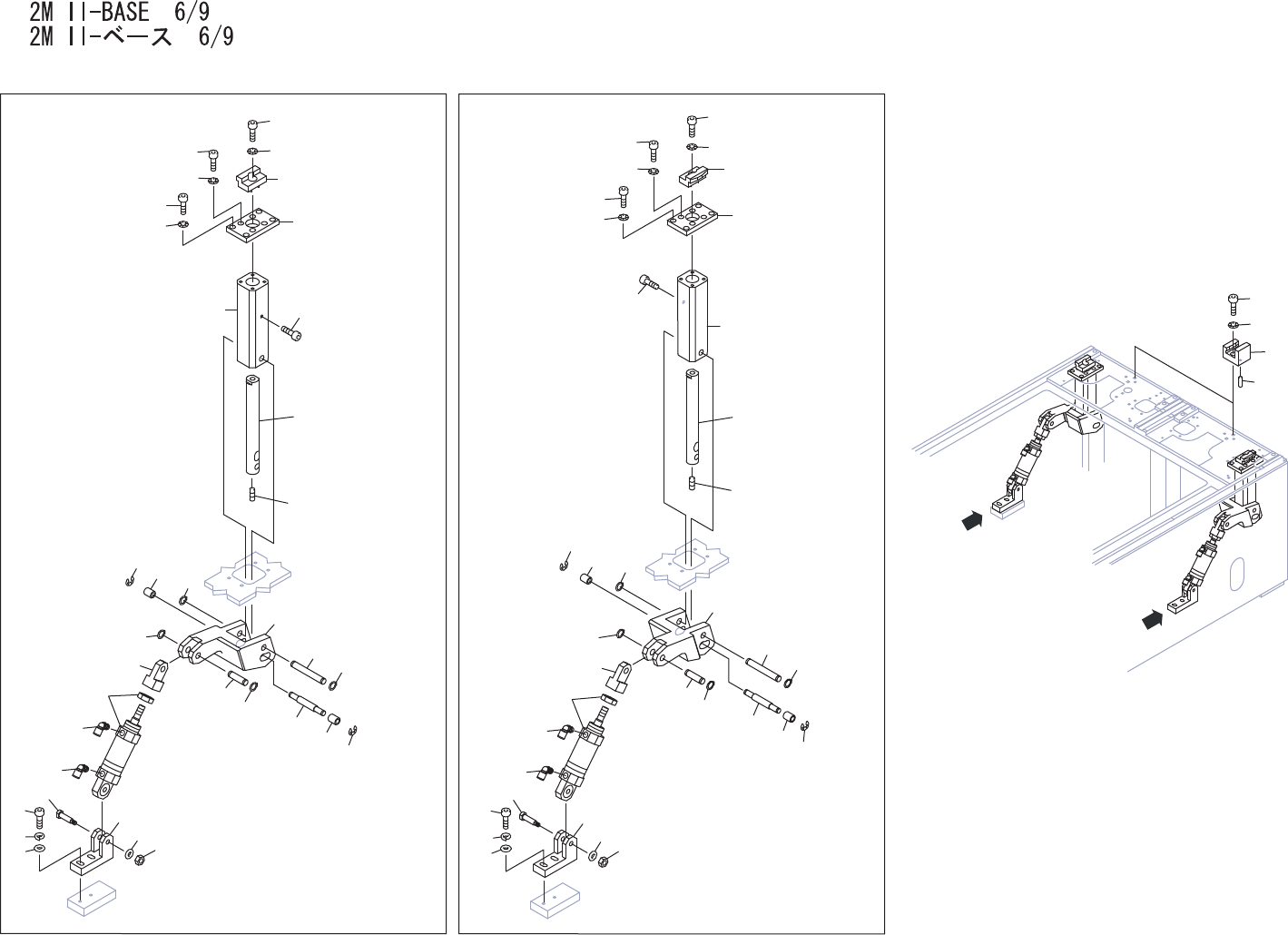

2M II-BASE 6/9
2M II-ベース 6/9 QK01G02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM01196 2 BLOCK ブロック FE
2 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
3 W1014A 4 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
4 H20159 4 PIN ピン MS6-15 FE
5 PM23352 2 PLATE プレート FE
7 H5298A 16 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
8 W1012A 16 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
9 PT00391 2 JAW 爪 FE
10 H5341A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
11 W1014A 2 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
12 PM26023 2 HOLDER ホルダ FE
13 PM52491 2 BOLT ボルト FE
14 PM01103 2 SHAFT シャフト FE
15 N4046A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X008 ｸﾎﾞﾐｻｷ FE
16 PT00642 1 LEVER レバー FE
17 PT00652 1 LEVER レバー FE
18 R50015 4 ROLLER ローラ IRT815 FE
19 PM01123 2 PIN ピン FE
20 S1003K 4 CIR-CLIP サークリップ ST-EW-7(3ｶ ｼﾛ) FE
21 PM52531 2 PIN ピン FE
22 S1031A 4 CIR-CLIP サークリップ STW 10 FE
23 PM52551 2 PIN ピン FE
24 S1031A 4 CIR-CLIP サークリップ STW 10 FE
25 PM01015 2 KNUCKLE ナックル FE
26 XS03481 2 CYLINDER, AIR シリンダ エアー OT
26.1 Y3049W 4 UNION, ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
27 PT00931 2 BKT, CYLINDER ＢＫＴ シリンダ FE
28 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
29 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
30 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
31 PM52571 2 PIN ピン FE
32 N1067A 2 NUT, U ナット Ｕ M06 FE
33 W1040W 4 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
