2 1 . 3 . カバー C o v e r ( C G A K ) QP-132E P ARTS LIST ver07 2 1 - 9 2 1 . 3 . カバー( C G A K ) 2 1 . 3 . C o v e r ( C G A K ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T Y D e s c r i …
21.3.カバー Cover(CGAK)
QP-132E PARTS LIST ver07
21-8
21.3.カバー(CGAK)
21.3.Cover(CGAK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No.QTY Description Rating Remarks
1CGAK0011 4 COVER, TOP ｶﾊﾞｰ ﾄｯﾌﾟ
2CGAK0023 4 COVER ｶﾊﾞｰ
7CGAK0072 8 PLATE ﾌﾟﾚｰﾄ
15CGAK0153 2 BKT BKT
16CGAK0165 1 COVER ｶﾊﾞｰ
17ACGAK8014 2 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ CGAK0174+WWM0210
29CGAK0291 1 BKT, COVER BKT ｶﾊﾞｰ
30CGAK0300 15 BKT BKT
31CGAK0310 1 BKT BKT
32CGAK0320 16 WASHER ﾜｯｼｬ
33CGAK0330 4 COVER, TOP ｶﾊﾞｰ ﾄｯﾌﾟ
37CGAK0374 1 COVER ｶﾊﾞｰ
38CGAK0380 8 NUT ﾅｯﾄ
40H10684 8 DAMPER ﾀﾞﾝﾊﾟ TM-149-100-10(5647)
41T2123R 8 HINGE 蝶番 TH-TM-125(2159)
43T5012Y 8 HANDLE 取手 THA-255(3202)
45W10024 2 WASHER ﾜｯｼｬ TL-182-3(1413)
46W10027 2 WASHER ﾜｯｼｬ TM-147-3(5565)
49Z5014M 4 HANDLE, FLUSH 取手 埋込み THA-173NO.2A(3852)
51T2127W 8 HINGE 蝶番 TH-130B-2-24
53H30124 24 FAN ﾌｧﾝ 109R1224H1021
54K1141T 48 GUARD, FIN ｶﾞｰﾄﾞ ﾌｨﾝ 109-019C
57W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
58W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
59W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
62W1044A WASHER, FLAT
ﾜｯｼｬ 平
4W-5
65K5206A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X4L
67K5215A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X10L
72K51683 SCREW 小ネジ M5X25L
75N1082A NUT, HEX ﾅｯﾄ 六角 M5P=0.8
80H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
81H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
89W1050A WASHER, FLAT ﾜｯｼｬ 平 5M/MX1.0X10(1W-5)
92K5216F SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M6X20L
93K5216C SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M6X15L
94H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L
96ACGAK8073 2 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ CGAK0443+WWM0210
97T5003B 2 HANDLE 取手 THA-189
98CGAK0390 4 BKT, COVER BKT ｶﾊﾞｰ
99CGAK0421 2 BKT BKT
100H5288A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X10L
101CGAK0430 2 STAND ｽﾀﾝﾄﾞ
102S1022A 2 SIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-4
103S30206 2 SPRING ｽﾌﾟﾘﾝｸﾞ WR8-45
21.3.カバー Cover(CGAK)
QP-132E PARTS LIST ver07
21-9
21.3.カバー(CGAK)
21.3.Cover(CGAK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No.QTY Description Rating Remarks
104. SCREW, C/R PAN 小ﾈｼﾞ ＋穴鍋 M4X10L
105W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
106CGAK0450 1 BKT,SW BKT, SW
107CGAK0460 1 BKT,SW BKT, SW
108CGAK0470 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴
109K51501 2 CONNECTOR, CABLE ｺﾈｸﾀ ｹｰﾌﾞﾙ SC-6
110S3193M 2 SW, LMIT SW ﾘﾐｯﾄ D4DH-25BC
111H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X30L
112H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L ･

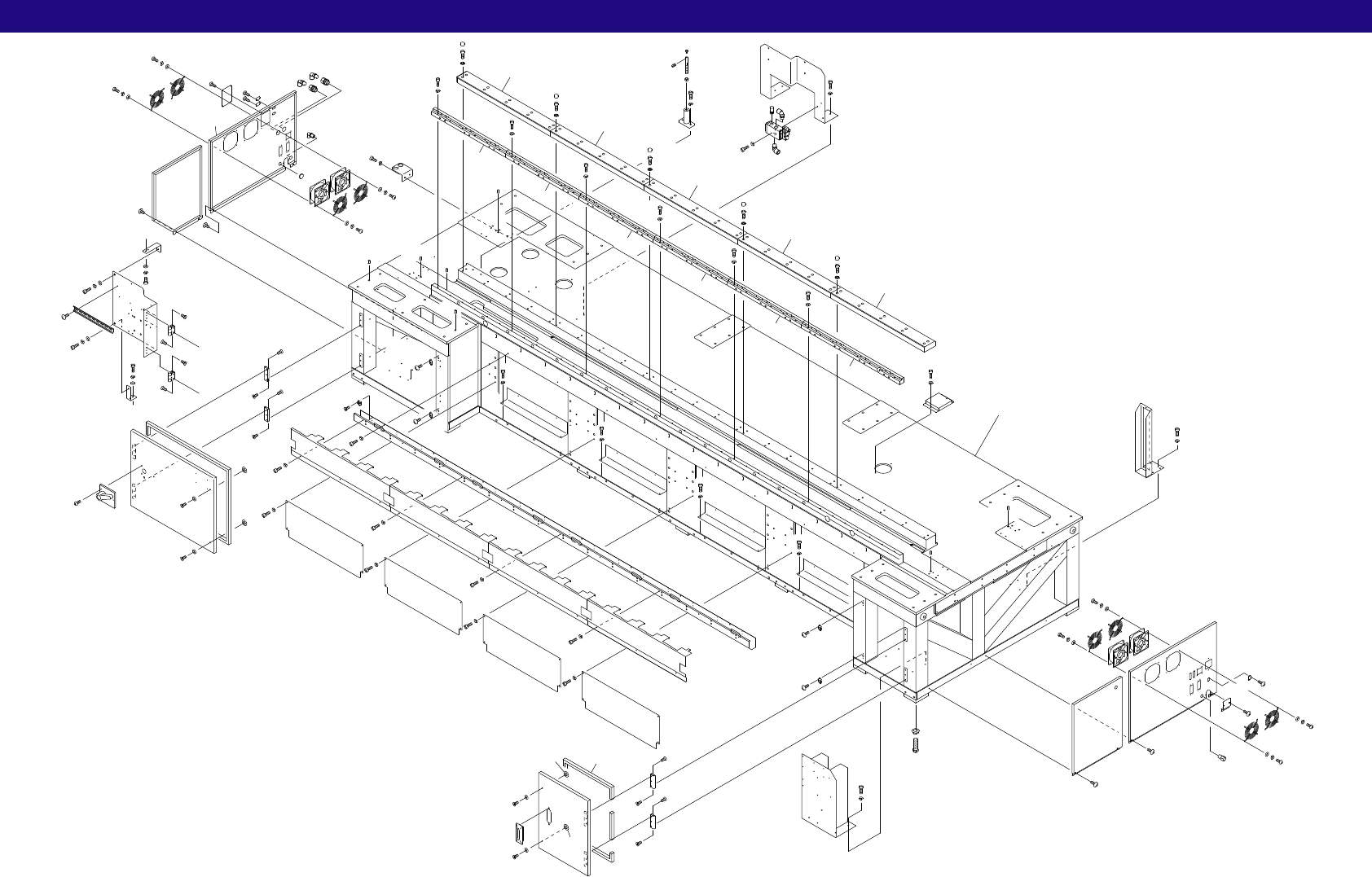

22.1.本体 Body(CGAB)
22-1
22.1.本体(CGAB)
22.1.Body(CGAB)
QP-132E PARTS LIST ver07
B
A
A
B
134
42
73
41
41
41
44
43
48
48
48
48
48
107
50
111
50
107
50
107
50
46
86
92
40
47
73
92
73
40
75
118
40
73
92
40
73
92
1
73
111
73
111
73
111
115
95
74
73
92
141
74
95
117
120
119
121
122
107
48
116
143
142
73
140
142
x27
20
21
33
95
38
38
38
38
51
52
51
52
51
52
51
52
53
87
87
87
87
54
54
87
54
87
87
54
87
22
23
83
83
24
25
83
83
70
69
78
69
68
78
136
78
69
68
78
69
78
69
68
78
69
68
69
84
78
85
72
84
72
84
72
84
72
84
74
56
88
88
88
88
56
72
84
72
84
72
84
78
72
73
92
73
92
73
92
73
92
124
74
109
126
125
126
125
127
110
138
136
123
124
74
109
73
79
131
132
133
132
73
79
130
128
69
139
138
137
55
145
129
144
142
28
74
95
92
97
74
103
103
103
103
103
97
74
97
74
97
74
97
74
3
100
81
3
100
81
3
100
81
2
100
81
5
5
5
5
4
73
81
97
135
74
6
100
3
