22.1.本体 Body(CGAB)
QP-132E PARTS LIST ver07
22-3
22.1.本体(CGAB)
22.1.Body(CGAB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No.QTY Description Rating Remarks
87K5361A SCREW, C/R COUNTERSUNK 小ﾈｼﾞ 十穴皿      M5X8L
88K51686 SCREW 小ネジ M5X30L
92H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X10L
95H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X12L
97H5329A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X35L
100H5344A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M8X35L
103K2010A 50 CAP ｷｬﾂﾌﾟ C08
107K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
109H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X15L
110K5208A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X6L
111H52966 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X6L
115CGAB0450 1 BKT BKT
116CGAB0462 1 BKT BKT
117CGAB0480 1 STAND ｽﾀﾝﾄﾞ
118H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M8X20L
119CGAB0490 1 STAND ｽﾀﾝﾄﾞ
120N1096A NUT, HEX ﾅｯﾄ 六角         M12 P=1.75
121N40256 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X3L
122ACGAB8020 1 PIN ﾋﾟﾝ         CGAB0500+CGAB0510
123CGAB0523 1 BKT BKT
124W1045A WASHER, FLAT ﾜｯｼｬ 平         4W-6
125H20082 2 HINGE ﾋﾝｼﾞ TH-95-1
126K5363A
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿 M6X12L
127CGAB0531 1 RAIL ﾚｰﾙ
128CGAB0570 1 COVER ｶﾊﾞｰ
129H3083X 1 BUSHING, RUBBER ﾌﾞｯｼｭ ｺﾞﾑ MG-4
130K5170A SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M3X6L
131CGAB0580 1 BKT BKT
132H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X15L
133CGAB0590 1 BKT BKT
134CGAB0601 1 COVER ｶﾊﾞｰ
135CGAB0630 2 COVER, BLIND 蓋盲
136CGAB0640 3 COVER, BLIND 蓋盲
137CGAB0650 1 COVER, BLIND 蓋盲
138K5201A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M2.6X4L
139K5206A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X4L
140H11381 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL 80-VP742-5DZ-04A-X188
141S10560 1 SILENCER ｻｲﾚﾝｻ AN1-04
142Y3055X 4 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL16-04S
143H5309A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X50L
144Y3065T 1 UNION, ELBOW KQLE10-00 KQLE10-00
145Y3037H 2 UNION ﾕﾆｵﾝ KQE-16-04 ･

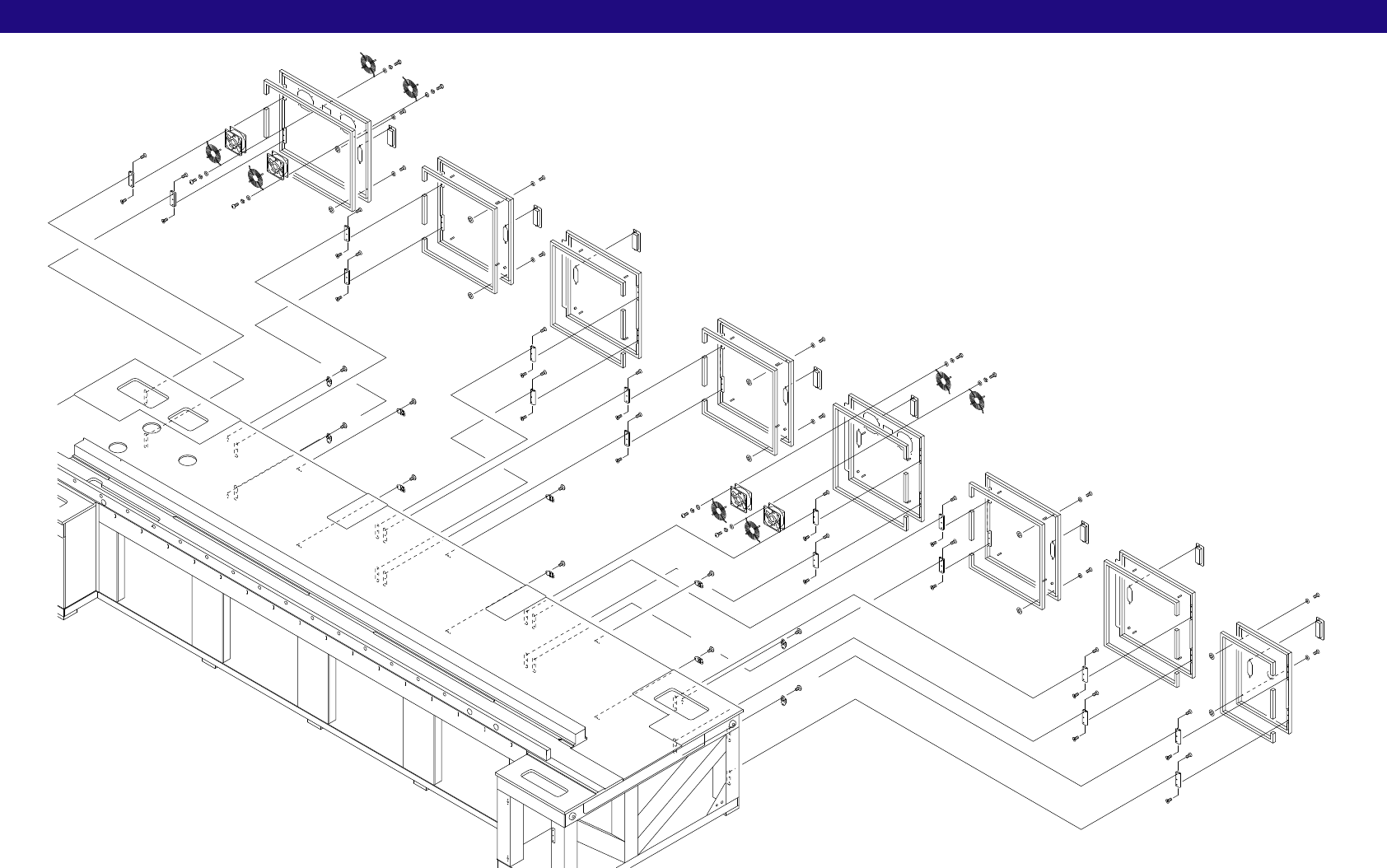

22.2.本体 Body(CGAB)
22-4
22.2.本体(CGAB)
22.2.Body(CGAB)
QP-132E PARTS LIST ver07
x25.5
50
50
50
50
50
50
50
50
50
50
107
107
107
107
107
107
107
107
107
107
16
17
18
17
19
17
18
51
52
29
51
52
51
52
51
52
51
52
51
52
51
52
51
52
52
51
52
51
53
53
53
53
53
53
53
53
54
87
54
87
54
87
54
87
54
87
54
87
54
87
54
87
54
87
54
87
54
87
54
87
54
87
54
87
54
87
54
87
69
78
69
68
69
69
68
78
69
69
68
72
69
78
56
56
56
87
87
87
87
87
87
87
87
87
87
87
87
87
87
87
87
88
88
88
88
78
72
84
72
84
56
72
84
88
88
56
56
88
88
56
88
78
72
84
72
84
88
56
78
84
22.2.本体 Body(CGAB)
QP-132E PARTS LIST ver07
22-5
22.2.本体(CGAB)
22.2.Body(CGAB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No.QTY Description Rating Remarks
16CGAB0163 1 DOOR 扉
17CGAB0172 3 DOOR 扉
18CGAB0183 2 DOOR 扉
19CGAB0193 1 DOOR 扉
29CGAB0292 1 DOOR 扉
50N1011G 10 NUT ﾅｯﾄ TL-113-2(1226)
51W10024 10 WASHER ﾜｯｼｬ TL-182-3(1413)
52W10027 10 WASHER ﾜｯｼｬ TM-147-3(5565)
53T5012Y 8 HANDLE 取手 THA-255(3202)
54T2123C 16 HINGE 蝶番 ST-8C-NO.2
56S5058T 1 MATERIAL, RUBBER 素材 ｺﾞﾑ 15X20X21M
68H30124 4 FAN ﾌｧﾝ 109R1224H1021
69K1141T 8 GUARD, FIN ｶﾞｰﾄﾞ ﾌｨﾝ 109-019C
72W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
78W1043A WASHER, FLAT ﾜｯｼｬ 平         4W-4
84. SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋        M4X10L
87K5361A SCREW, C/R COUNTERSUNK 小ﾈｼﾞ 十穴皿      M5X8L
88K51686 SCREW 小ネジ M5X30L
107K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L ･
